Festo Направляющие ELFR - Инструкция (Страница 2)

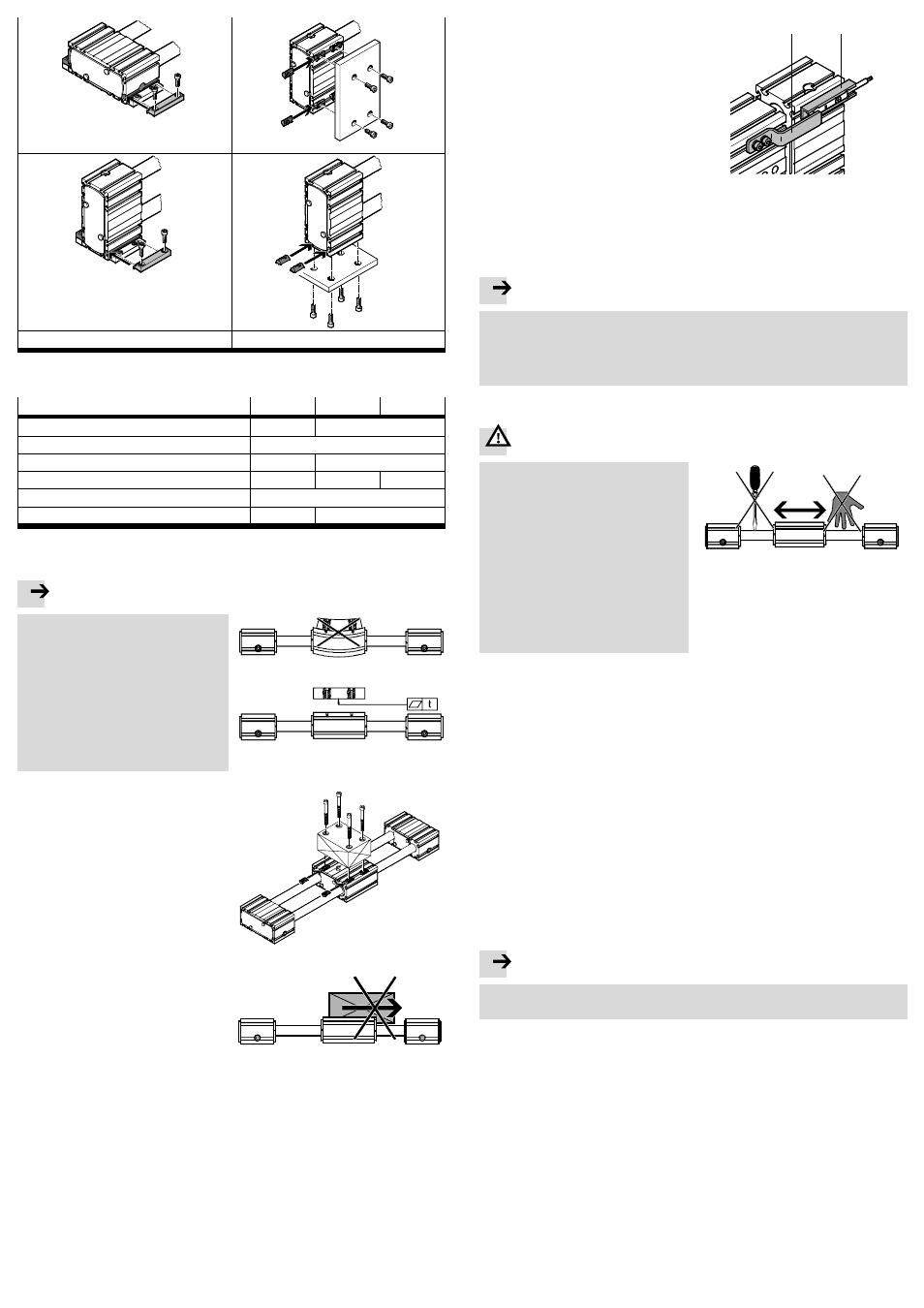

Крепление профиля в пазу 7 Крепление пазовых вкладышей в пазу 7
Рис. 4
• Крепежные винты затягивать равномерно (момент затяжки Î Рис. 5).
ELFR-... 35 45 55
Винт M3 M5
Центрирующая втулка ZBH-7
Пазовый вкладыш NST-3-M3 NST-5-M5
Глубина ввинчивания t
max
[мм] 3,8 6 6
Выступ l [мм] 2
Момент затяжки [Нм] 1 5
Рис. 5
5.2 Установка полезной нагрузки
Примечание
Вследствие прогиба алюминиевой ка-
ретки при монтаже на нее полезной на-
грузки с выпуклой или вогнутой поверх-
ностью снижается срок службы направ-
ляющей.
• Обеспечьте, чтобы монтажная
поверхность полезной нагрузки имела
плоскостность t ≤ 0,01 мм.
Рис. 6
• Соедините каретки привода и пассив-
ной направляющей в обесточенном со-
стоянии.
• Установите полезную нагрузку таким об-
разом, чтобы направление действия
силы F оставалось параллельным оси
перемещения, а плечо рычага было ми-
нимальным.
• Закрепите полезную нагрузку на каретке
при помощи 4 винтов и пазовых вкла-
дышей, при необходимости также ис-
пользуйте центрирующие элементы (мо-
мент затяжки
Î Рис. 5). Рис. 7
Если нагрузка выступает за пределы
каретки в продольном направлении:
• убедитесь, что нагрузка не задевает
переднюю крышку.
Рис. 8
5.3 Монтаж электрической части
Для защиты от бесконтрольного прохождения конечных положений:
• Проверьте, требуются ли дополнительные датчики приближения.
При использовании индуктивных датчиков приближения в качестве концевых выключа-
телей:
• Используйте датчики положения с функцией размыкающего контакта.
Функция размыкающего контакта защищает ELFR от прохождения конечного положе-
ния в случае обрыва кабеля датчика приближения.
• Используйте датчики положения как входы применяемой системы управления.
При использовании датчиков положения в качестве датчиков начала отсчета:
• Закрепите комплект из флажка (S) и
держателя датчика (L) согласно
монтажному руководству
(
Î Информация из каталога
www.festo.com/catalogue).
• Избегайте нахождения магнитных или
ферритовых деталей вблизи датчиков
приближения (мин. расстояние 3 мм).
Рис. 9
(S) (L)
Во избежание загрязнений:
• Используйте защитные профили для паза из нашего каталога (
Î данные каталога,
www.festo.com/catalogue).
5.4 Электрическое подключение
Примечание
При использовании в системах безопасности, требуется принятие дополнительных мер.
В Европе, например, требуется соответствие нормам Директивы ЕС о машинах.
Без принятия дополнительных мер, соответствующих установленным законом
минимальным требованиям, изделие не будет пригодным для использования в
системах управления, требующих безопасности.
6 Ввод в эксплуатацию
Предупреждение
Неконтролируемое перемещение массы
может привести к травмам персонала
или повреждению оборудования
(защемления).
• Обеспечьте, чтобы в области
перемещений:
– не было доступа в зону движения
деталей (например, через защитную
решетку);
– не находились посторонние предметы.
Прикасаться к ELFR разрешается
только после полной остановки
нагрузки.
Рис. 10
• Выполните ввод в эксплуатацию в соответствии с руководством по эксплуатации оси
привода (например, ELGR).
7 Обслуживание и уход
Для очистки и ухода:
• При необходимости очистите ELFR мягкой тряпкой.
Чистящими средствами являются все средства бережной чистки материалов.
Дополнительная смазка ELFR запрещена.
• Регулярно проверяйте люфт направляющей скольжения согласно использованию.
По мере увеличения срока службы и в зависимости от нагрузки люфт направляющей
возрастает.
8 Демонтаж и ремонт
• Рекомендация: Отправьте ELFR в наш ремонтный отдел.
Тем самым будет обеспечено выполнение точных регулировок и тестирования.
• Информация по запасным частям и вспомогательным средствам на:
www.festo.com/spareparts
9 Принадлежности
Примечание
• Выберите соответствующие принадлежности из нашего каталога
Î www.festo.com/catalogue
