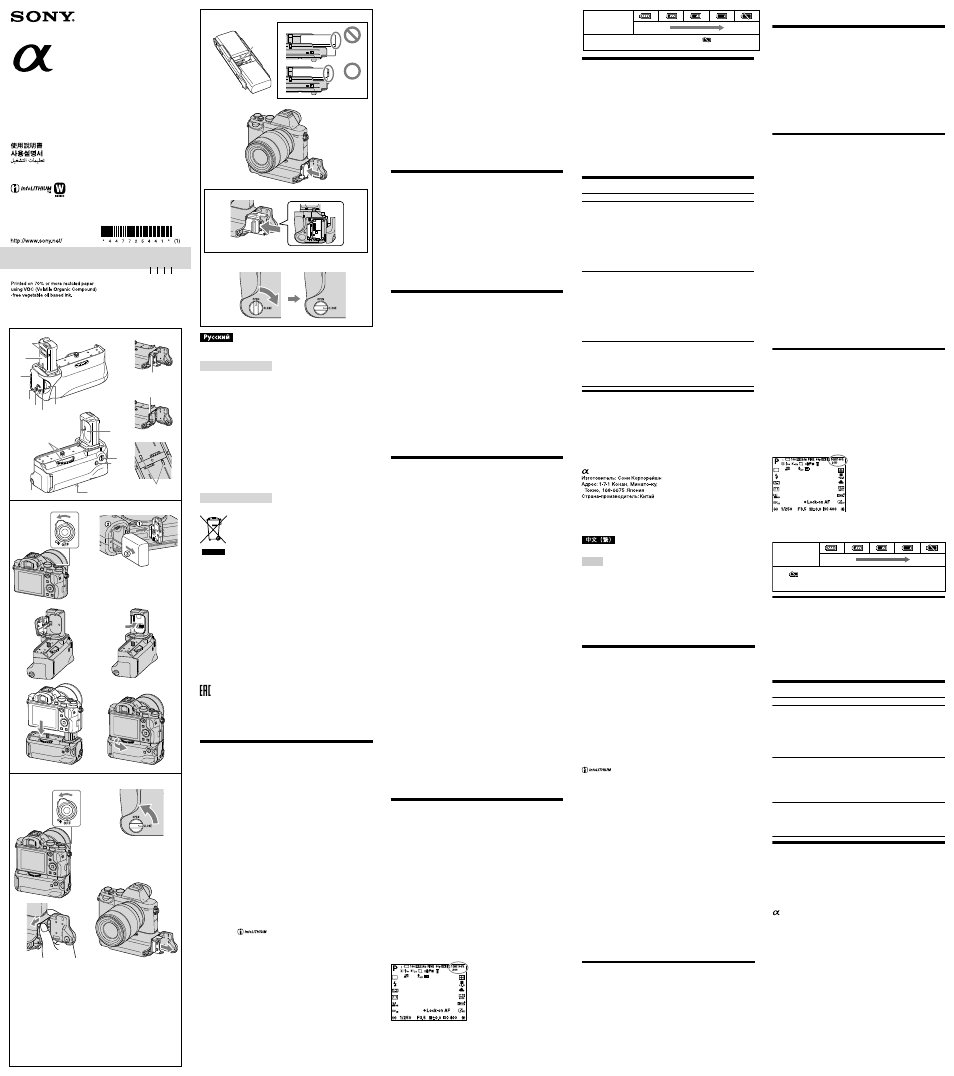

在操作本產品前，請通讀本⼿冊，然後保存好本⼿冊以備將來參考。
警告
為減少發⽣⽕災或電擊的危險，請勿讓本機暴露於⾬中或受潮。
處理電池時要⽤膠帶封好鋰電池觸點以免短路，並遵守當地有關電池處理⽅
⾯的規定。
使電池或部件遠離⼩孩，以免被吞下。⼀旦有東西被吞下，請⽴即看醫⽣。
如果出現下列情況，要⽴即取下電池並停⽌使⽤︰
 產品被摔落或受到碰撞致使內部暴露。
 產品散發出異味、發熱或冒煙。
不要拆裝。如果碰到產品內部的⾼壓電流，可能會造成觸電。
使⽤須知
如需本裝置⽀援的相機機型資訊，請造訪所在地區的Sony網站，或洽詢Sony
經銷商或當地經授權的Sony服務據點。
本裝置雖採⽤防塵與防濺設計，但無法保證完全不會沾染上灰塵或液體。
電池組
本裝置僅能使⽤“InfoLITHIUM”電池組 * NP-FW50。
您最多可在本裝置上同時安裝兩組電池組。
本裝置無法使⽤其他種類的“InfoLITHIUM”電池組
*。
 若⾧時間存放本裝置時，請取出電池組。
 本產品請務必使⽤Sony原廠電池組。僅可使⽤指定之電池充電器為電池充
電。
 本裝置沒有充電器功能。無法透過本裝置對電池組充電。
 即使本裝置安裝在具有充電功能的相機上，也無法對本裝置中的電池組充
電。
*什麼是“InfoLITHIUM”電池？
“InfoLITHIUM”是⼀種鋰離⼦充電池組，它可與相容的電⼦設備交換
其電池消耗資料。Sony建議您採⽤“InfoLITHIUM”電池組來操作帶有
標誌的電⼦設備。
使⽤和保存須避免的環境
無論本裝置在使⽤或保存時，都不要暴露在下列環境︰
 ⾼溫環境
不要將本裝置放在可能受陽光直射的位置；不要放在諸如汽⾞儀表盤或接
近熱源的地⽅。在夏天關閉⾞窗或⾞⼦受陽光直射時，⾞內會⾮常熱。如
果將本裝置留在⾞內會造成變形或發⽣故障。
 強烈震動的環境
 強電磁或強放射環境
 沙塵過多的環境
其他注意事項
 本裝置設計⼯作溫度為0 ℃⾄40 ℃。
 同時使⽤本裝置和鏡頭轉接環時，可能無法將三腳架固定⾄鏡頭轉接環的
三腳架螺絲孔。這時，請將三腳架連接⾄本裝置。
 由於溫度驟升會導致空氣冷凝，因此，本裝置⾧時間處於寒冷環境後，應
將其密封到塑料袋內，儘量排空袋內的空氣，然後再將其帶⼊室內。當袋
內溫度逐漸升⾼到室溫時，就可以安全地從袋內取出。這些步驟可避免本
裝置溫度的驟變，從⽽防⽌冷凝的形成。
 弄髒後，可⽤潔淨的乾布清潔。不要讓本裝置接觸酒精或其他化學品。
 本裝置設有與相機連接的信號電觸點。
如果在本裝置沒有安裝到相機的情況下裝載電池組，則本裝置可能會因觸
點短路⽽造成故障或損壞。
在相機上安裝或從相機上取下本裝置時，或將本裝置單獨存放時，應務必
將電池組從本裝置中取出。
 將三腳架安裝⾄本裝置時，請使⽤螺絲⾧度短於5.5 mm的三腳架。本裝置
無法牢固固定在使⽤⾧螺絲的三腳架上。如果試圖這麼做將會損壞本裝
置。
 視相機LCD螢幕的位置⽽定，螢幕和本裝置之間可能出現⼲擾。
 將本裝置安裝到相機或更換電池組時，請勿將USB電纜連接到相機。
 部件識別
1 電觸點
2 導向桿
3 後控制轉盤
4 背帶鉤
5 C1（⾃訂1）按鈕
6 快⾨按鈕
7 前控制轉盤
8 安裝螺絲
9 電池室OPEN/CLOSE旋鈕
10 三腳架安裝孔
11 AF/MF（⾃動對焦/⼿動對焦）按鈕/AEL（AE鎖定）按鈕
12 豎拍控制ON/OFF開關
13 電池蓋插槽
14 電池托盤
15 電池托盤鎖卡
16 電池偵測開關
 安裝本裝置到相機上
1 將相機POWER（電源）開關置於“OFF”位置。
2 拆開電池蓋，然後從相機中取出電池組。
3 如圖所⽰，將相機的電池蓋牢固安裝在電池蓋插槽上。
 不使⽤本裝置時，務必將電池蓋安裝在相機上。
 如果本裝置內有電池組，將其取出。
4 在相機上安裝本裝置時，應對準以下部分︰
[本裝置] 導向桿  [相機] 電池插⼊槽
[本裝置] 安裝螺絲  [相機] 三腳架安裝孔
5 旋緊安裝螺絲使其鎖定。
 使⽤時，適時檢查並確定安裝螺絲沒有鬆動。
 將本裝置安裝⾄相機後，確保所有部件均已固定到位。
 電池組安裝
使⽤NP-FW50電池組（1或2組）
 NP-FM55H、NP-FM50、NP-FM30、NP-FM500H、NP-FH50電池組不適⽤於本裝
置。
 使⽤前，務必使⽤指定電池充電器為電池組充電。
1 本裝置裝在相機上時，更換電池組前，將相機的POWER（電源）開
關置於OFF位置。
2 將電池室的OPEN/CLOSE旋鈕轉⾄“OPEN”的位置。
3 按圖⽰的箭頭⽅向⽤⼿指按下電池托盤鎖卡（藍）。
 鬆開電池托盤鎖卡鎖時，要⼩⼼使電池托盤彈出。
4 取下電池托盤。
5 按照托盤上的指⽰，將電池組安裝到托盤上。
 安裝電池組時，可安裝到任何⼀端。
 不要觸碰電池托盤端⼦。
 使電池偵測開關保持清潔以免損壞。(參⾒圖-16。)
 確保電池組已由電池托盤的鎖扣牢牢固定。(參⾒圖-5-。)
 只能安裝NP-FW50電池組到托盤上。不要安裝其他電池。
 不要拆裝電池托盤。
 安裝兩組電池組時，裝置會先使⽤電量少的⼀組電池組。當⼀組電池組
電量⽤完後，會⾃動切換到另⼀組。
6 將電池托盤裝回原位，按住直⾄聽到滴答聲。
 確認電池托盤鎖卡已將電池托盤鎖定。若電池鎖卡未正確鎖上，相機可
能無法正確識別安裝⾄電池托盤的電池組。
 如果在未裝電池組的情況下，以某個⾓度強⾏將電池托盤按⼊本裝置，
雖然可插⼊部分托盤，但如果繼續插⼊會使本裝置損壞。
應按正確的⽅向將電池托盤⽔平插⼊本裝置。（參⾒圖 -6-。）
7 關閉電池室⾨，將電池室的OPEN/CLOSE旋鈕轉⾄“CLOSE”。
 依照圖⽰將電池室的OPEN/CLOSE旋鈕轉⾄定位。
豎拍
本裝置轉盤及按鈕操作與相機主機上的轉盤及按鈕操作相同。
使⽤本裝置時，亦請參閱相機隨附的使⽤說明書。
使⽤本裝置進⾏豎拍時，將豎拍控制ON/OFF開關置於“ON”位置。
 豎拍控制ON/OFF開關⽤於切換轉盤和按鈕功能的ON和OFF。
 無論豎拍控制ON/OFF開關的位置如何，相機的操作按鈕始終處於⼯作的狀
態。
 ⽤相機上的POWER開關切換電源的ON和OFF。豎拍控制ON/OFF開關不能切換
電源的ON和OFF。
 AF/MF（⾃動對焦/⼿動對焦）按鈕/AEL（AE鎖定）按鈕的功能與相機的設
定同步。使⽤AF/MF/AEL桿切換AE/MF和AEL的功能。
剩餘電量指⽰
將兩組電池組（N P-F W50）插⼊本裝置時，相機的L C D螢幕會顯⽰下列指⽰。
（電池電量的指⽰位置視相機的模式⽽異。）
LCD 螢幕 （⽰例）
在兩組電池組中，將⾸先使⽤電量較⼩的⼀組。
使⽤中電池組的剩餘電量以百分⽐(%)表⽰。
使⽤中電池組的記號改變如下所⽰。使⽤中的電池組電量耗盡時，裝置即⾃
動切換⾄下⼀組電池組。
剩餘電量
⾼ 低
若在 記號出現後仍繼續拍攝，則在電池組電量耗盡時，裝置會⾃動
切換⾄下⼀組電池組。
鏡頭使⽤注意事項
 若使⽤鏡頭轉接環藉由三腳架固定接環將70-200mm F2.8G、70-200mm F2.8 G
SSM II、300mm F2.8G、300mm F2.8 G SSM II、500mm F4 G SSM、70-400mm
F4-5.6G SSM或70-400mm F4-5.6 G SSM II鏡頭安裝⾄相機時，請轉動調整三
腳架固定接環的位置以便使⽤把⼿。
另外，如果在三腳架上使⽤上述鏡頭，請勿使⽤本裝置的三腳架安裝孔。
 若使⽤鏡頭轉接環藉由三腳架固定接環將70-200mm F2.8G、70-400mm或F4-
5.6G SSM鏡頭安裝⾄相機時，以下鏡頭開關可能無法⽤於垂直拍攝。進⾏垂
直拍攝前，請先將開關設在⽔平位置。
- 對焦模式開關
- DMF模式開關
- 對焦範圍限制器
故障維修
故障情況 解決⽅法
即使在本裝置安裝到相機上，將電池
組插⼊本裝置，並將相機的P O W E R開
關設為ON之後，相機仍不⼯作。  檢查本裝置的安裝螺絲是否已經擰
緊。
 檢查電池組是否已經充電。
 從電池托盤中取出電池組，然後重
新裝⼊。
 將相機的POWER開關設為OFF，取下
電池組，再將本裝置重新安裝到相
機上。
快⾨按鈕或其他操作按鈕不⼯作。  確認豎拍控制ON/OFF開關沒有置於
OFF位置。
 從電池托盤中取出電池組，然後重
新裝⼊。
 將相機的POWER開關設為OFF，取下
電池組，再將本裝置重新安裝到相
機上。
即使使⽤正宗的Sony電池組，也會
顯⽰“僅⽤於“InfoLITHIUM”電
池”。  從電池托盤中取出電池組，然後重
新裝⼊。
 將相機的POWER開關設為OFF，取下
電池組，再將本裝置重新安裝到相
機上。
規格
電池組 NP-FW50 DC7.2V
尺⼨（約） 130 mm × 101 mm × 53 mm（寬/⾼/深）
質量 約250 g
（含電池托盤，不包括電池組）
操作溫度 0 ℃⾄40 ℃
所含物品 垂直把⼿(1)，電池托盤(1)，成套印刷⽂件
設計和規格有所變更時，恕不另⾏奉告。
和“InfoLITHIUM”是Sony Corporation的商標。
Оставшийся заряд
аккумулятора большой малый
При продолжении съемки после появления символа , этот аккумулятор
разрядится, и блок автоматически переключится на следующий аккумулятор.
Примечания относительно объектива
ˎ ˎ При использовании переходника байонета объектива для подсоединения
объектива 70-200mm F2.8G, 70-200mm F2.8 G SSM II, 300mm F2.8G, 300mm
F2.8 G SSM II, 500mm F4 GSSM, 70-400mm F4-5.6G SSM или 70-400mm F4-5.6
G SSM II с манжетой для установки на штатив к камере поверните манжету
для установки на штатив в положение, в котором можно использовать
захват.
Кроме того, при использовании указанного объектива со штативом не
используйте гнездо штатива этого устройства.
ˎ ˎ При использовании переходника байонета объектива для подсоединения
объектива 70-200mm F2.8G, 70-400mm или F4-5.6G SSM с манжетой для
установки на штатив к камере следующие переключатели объектива
могут не работать при вертикальной съемке. Перед выполнением съемки
с вертикальной ориентацией кадра установите их в горизонтальное
положение.
ˎ ˋ Переключатель режимов фокусировки
ˎ ˋ Переключатель режимов DMF
ˎ ˋ Ограничитель диапазона фокусировки
Поиск и устранение неисправностей
Неисправность Способ устранения
Камера не работает даже
после подключения к ней
данного устройства, установки
аккумулятора(ов) в устройство и
установки переключателя камеры
POWER в положение ON.
ˎ ˎ Проверьте, надежно ли затянут
закрепляющий винт.
ˎ ˎ Проверьте, заряжен(ы) ли
аккумулятор(ы).
ˎ ˎ Извлеките батарейный блок
из отсека батарейного блока и
вставьте снова.
ˎ ˎ Установите переключатель камеры
POWER в положение OFF, выньте
аккумулятор(ы) и повторно
подключите устройство к камере.
Не работает кнопка затвора или
другие функциональные кнопки.
ˎ ˎ Проверьте, не установлен ли
контрольный переключатель
рукоятки ON/OFF в положение
OFF.
ˎ ˎ Извлеките батарейный блок
из отсека батарейного блока и
вставьте снова.
ˎ ˎ Установите переключатель камеры
POWER в положение OFF, выньте
аккумулятор(ы) и повторно
подключите устройство к камере.
Отображается сообщение “Только
для батареи “InfoLITHIUM””
даже при использовании
оригинального(ых) аккумулятора(ов)
Sony.
ˎ ˎ Извлеките батарейный блок
из отсека батарейного блока и
вставьте снова.
ˎ ˎ Установите переключатель камеры
POWER в положение OFF, выньте
аккумулятор(ы) и повторно
подключите устройство к камере.
Технические характеристики
Аккумулятор NP-FW50 7,2 В постоянного тока
Габариты (Приблиз.) 130 мм × 101 мм × 53 мм (ш/в/г)
Масса Приблиз. 250 г
(с аккумуляторным лотком, без аккумуляторов)
Рабочая температура От 0 °C до 40 °C
Комплектность
поставки
Вертикальная рукоятка (1), аккумуляторный лоток (1),
набор печатной документации
Конструкция и технические характеристики могут быть изменены без
уведомления.
и “InfoLITHIUM” являются торговыми марками Sony Corporation.
Импортер на территории РФ и название и адрес организации, раположенной
на территории РФ, уполномоченной принимать претензии от пользователей:
ЗАО “Сони Электроникс”, 123103, Москва, Карамышевский проезд, 6, Россия
Дата изготовления напечатана на картонной коробке.
