16
Қазақша
Қосылымдар

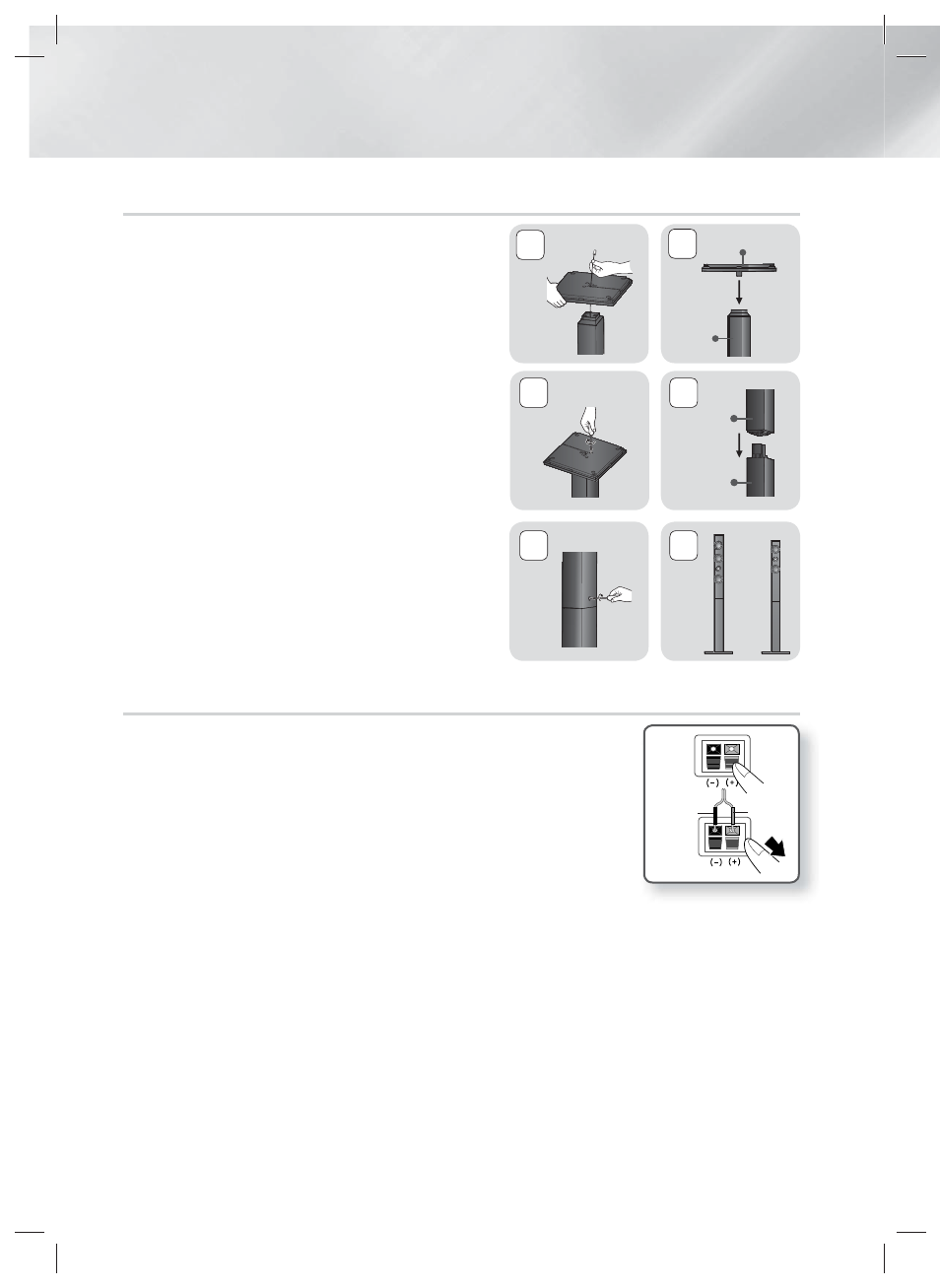

Динамиктерді Tallboy тірегіне орнату
1.
Динамик кабелін түзетіп, тірек негізіндегі тесікке кіргізіңіз.
2.
Тірек Негізін төңкеріп, оны Тірекке жалғаңыз.
3.
3 белгіленген тесіктегі бұрандаларды біріктіру үшін
бұрауышты пайдаланыңыз.
4.
Жоғарғы Динамикті құрылған Тірекке жалғаңыз.
5.
Бұранданы динамиктің артқы жағындағы тесікке сағат
тілінің бағытында бұрағышпен бұрап, кіргізіңіз.
6.
Бұл – үндеткіш орнатылғаннан кейінгі көрініс. Екінші
динамикті орнату үшін осы қадамдарды орындаңыз.
Динамиктерді қосу
1.
Әр бумадағы түспен белгіленген сымды әр динамиктің түбіндегі түспен
белгіленген жапсырмаға сәйкес келтіру арқылы динамик кабельдерінің әрбір
жұбын тиісті динамикке сәйкес келтіріңіз.
2.
Динамик сымын әрбір динамикке жалғау үшін:
a. Динамиктің артқы жағындағы қызыл тілді төмен қарай басып, қызыл сымды
салыңыз да, тілді жіберіңіз.
b. Динамиктің артқы жағындағы қара тілді төмен қарай басып, қара сымды
салыңыз да, тілді жіберіңіз.
3.
Үндеткіш сымының ашаларын әрбір үндеткіштен өнімнің артқы жағына үндеткіш
ашаларының түстерін үндеткіш ұяларының түстеріне сәйкестендіріп қосыңыз.
4.
Сол және оң көлемді динамиктерді сымсыз қабылдағыш модульге қосыңыз. Тағы
да сымдардың түстерін сымсыз қабылдағыш модульдегі ұялардың түсіне сәйкес келтіріңіз.
5.
Сымсыз қабылдағыш модульдің қуат сымын розеткаға қосыңыз.
6.
Өнімді қосыңыз. Осы кезде өнім мен сымсыз қабылдағыш модуль бір-бірімен байланысып, Көлемді
динамиктерден дыбыс шығады.
Қара
Қызыл
4
Динамик
Тірек
6
Тіректің Негізі
Тірек
2
1
3
5
немесе
