12
Pyccкий
Начало Работы

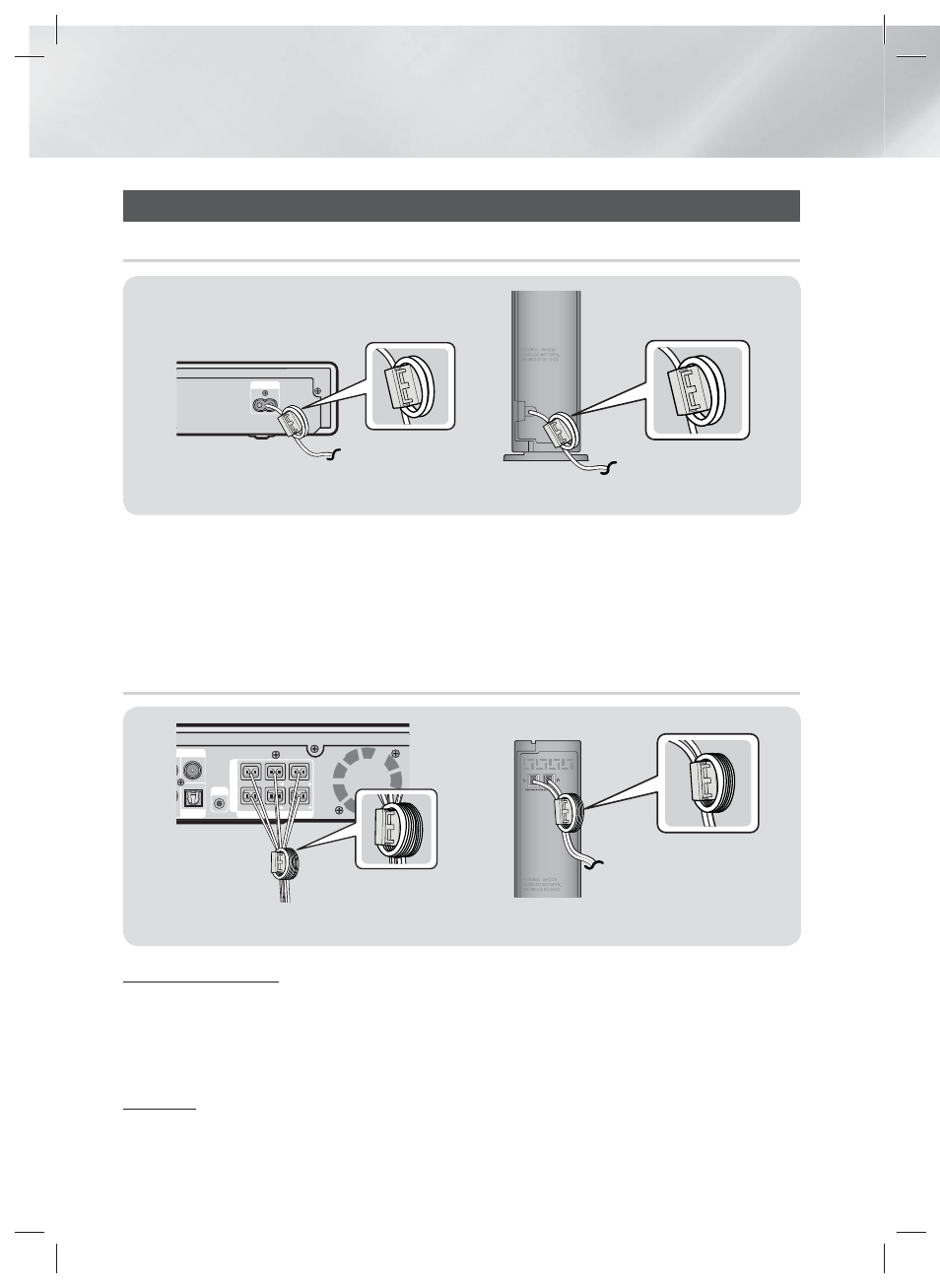

Тороидальный ферритовый сердечник
К кабелю питания
<SWA-6000>
<Основное устройство>
POWER
Подсоединение тороидального ферритового сердечника к кабелю питания позволит предотвратить возникновение
радиочастотных помех, создаваемых радиосигналами.
1.
Для открытия нажмите на фиксирующий щиток тороидального ферритового сердечника.
2.
Заверните по спирали дважды кабель питания.
3.
Подсоедините тороидальный ферритовый сердечник к кабелю питания, как показано на рисунке, и нажмите
до щелчка.
К кабелю громкоговорителя
<SWA-6000>
<Основное устройство>
ASC IN
SPEAKERS OUT
CENTER
SUBWOOFER
FRONT
L
FRONT
R
FRONT TOP
L
FRONT TOP
R
IMPEDANCE : 3
FM ANT
OPTICAL
DIGITAL
AUDIO IN
Основное устройство
1.
Откройте ферритовый сердечник, потянув за язычок.
2.
Сделайте на кабелях громкоговорителя две петли.
3.
Подсоедините ферритовый сердечник к подготовленным кабелям и нажмите на него до щелчка, чтобы закрыть.
• Ферритовый сердечник следует вставить как можно ближе к устройству.
SWA-6000
Сделайте из кабелей громкоговорителя, подключенных к ЗАДНИМ разъемам L и R беспроводного приемника
(SWA-6000), три петли и установите ферритовый сердечник, как указано выше в пункте 3.
