Pyccкий
Подключения

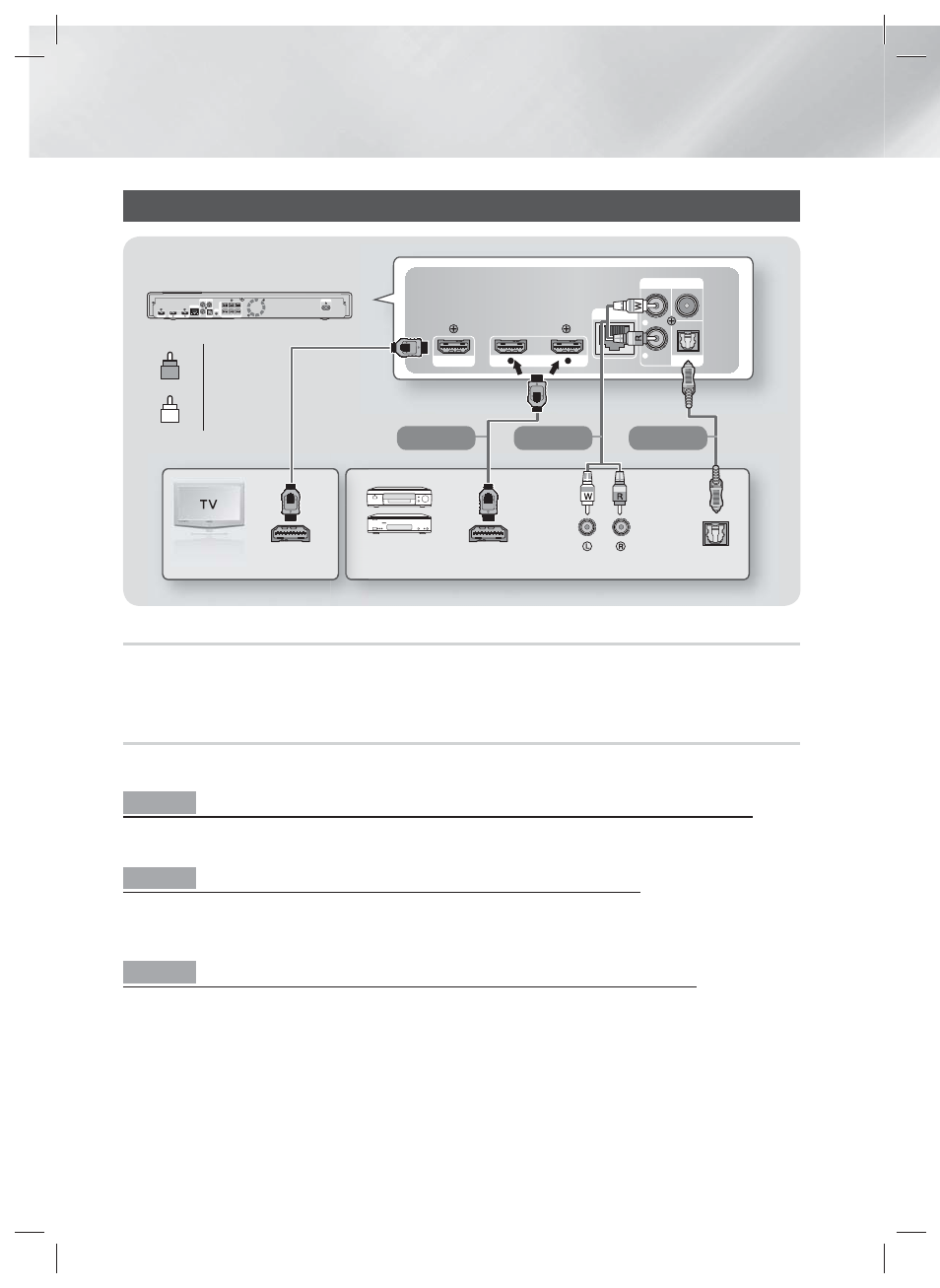

Подключение к телевизору/внешним устройствам
HDMI OUT HDMI IN 1 2
LAN
AUX IN FM ANT
OPTICAL
DIGITAL
AUDIO IN
L
R
OPTICAL OUT AUDIO OUT HDMI OUT HDMI IN
HDMI OUT HDMI IN 1 2
ASC IN
LAN
POWER
SPEAKERS OUT
CENTER
SUBWOOFER
FRONT L
FRONT R
FRONT TOP L
FRONT TOP R IMPEDANCE : 3 Ÿ
AUX IN FM ANT
OPTICAL
DIGITAL AUDIO IN
L
R
Способ 1 Способ 2 Способ 3
R
Красный
W
Белый
Внешние
устройства
Подключение к телевизору
Подключите кабель HDMI (не входит в комплект) к выходу HDMI OUT на задней панели устройства и входу HDMI
IN на телевизоре. Если пульт дистанционного управления устройства настроен на управление телевизором,
то нажмите кнопку TV SOURCE на пульте дистанционного управления и выберите HDMI в качестве внешнего
источника телевизора.
Подсоединение внешних устройств
Чтобы выбрать нужный режим для внешнего устройства, нажмите кнопку FUNCTION. При каждом нажатии этой
кнопки режим изменяется в следующем порядке: BD/DVD D. IN AUX HDMI1 HDMI2 FM BT
Способ 1 ВХОД HDMI : подключение к внешнему устройству с помощью кабеля HDMI
Подключите кабель HDMI (не входит в комплект) к разъему HDMI IN на задней панели устройства и разъему HDMI
OUT цифрового устройства.
 Выберите режим HDMI1 или HDMI2.
Способ 2 ВХОД AUX : подключение внешнего аналогового устройства
С помощью аудиокабеля RCA (не входит в комплект), подключите разъем AUDIO IN на устройстве к разъему
AUDIO OUT на внешнем аналоговом устройстве.
 Выберите режим AUX.
• Убедитесь в соответствии цветов подключаемого кабеля с цветами разъемов ввода-вывода.
Способ 3 ОПТИЧЕСКИЙ : подключение внешнего цифрового аудиоустройства
Для подключения цифрового аудиовыхода устройства с цифровым сигналом, например, приемника кабельного
и спутникового телевидения (телеприставка). С помощью цифрового оптического кабеля (не входит в комплект)
подключите разъем оптического цифрового аудиовыхода на устройстве к разъему оптического цифрового
аудиовхода на внешнем цифровом устройстве.
 Выберите режим D. IN.
| ПРИМЕЧАНИЕ |
\ Для просмотра видео с помощью приемника кабельного/спутникового телевидения следует соединить разъем
видеовыхода данного устройства непосредственно с разъемом видеовхода телевизора.
\ Данная система поддерживает частоты дискредитации внешних цифровых устройств 32 кГц и выше.
\ Данная система поддерживает только аудиоформаты DTS и Dolby Digital.Аудио в формате MPEG и формат
битового потока не поддерживаются.
