Pyccкий
Подключения

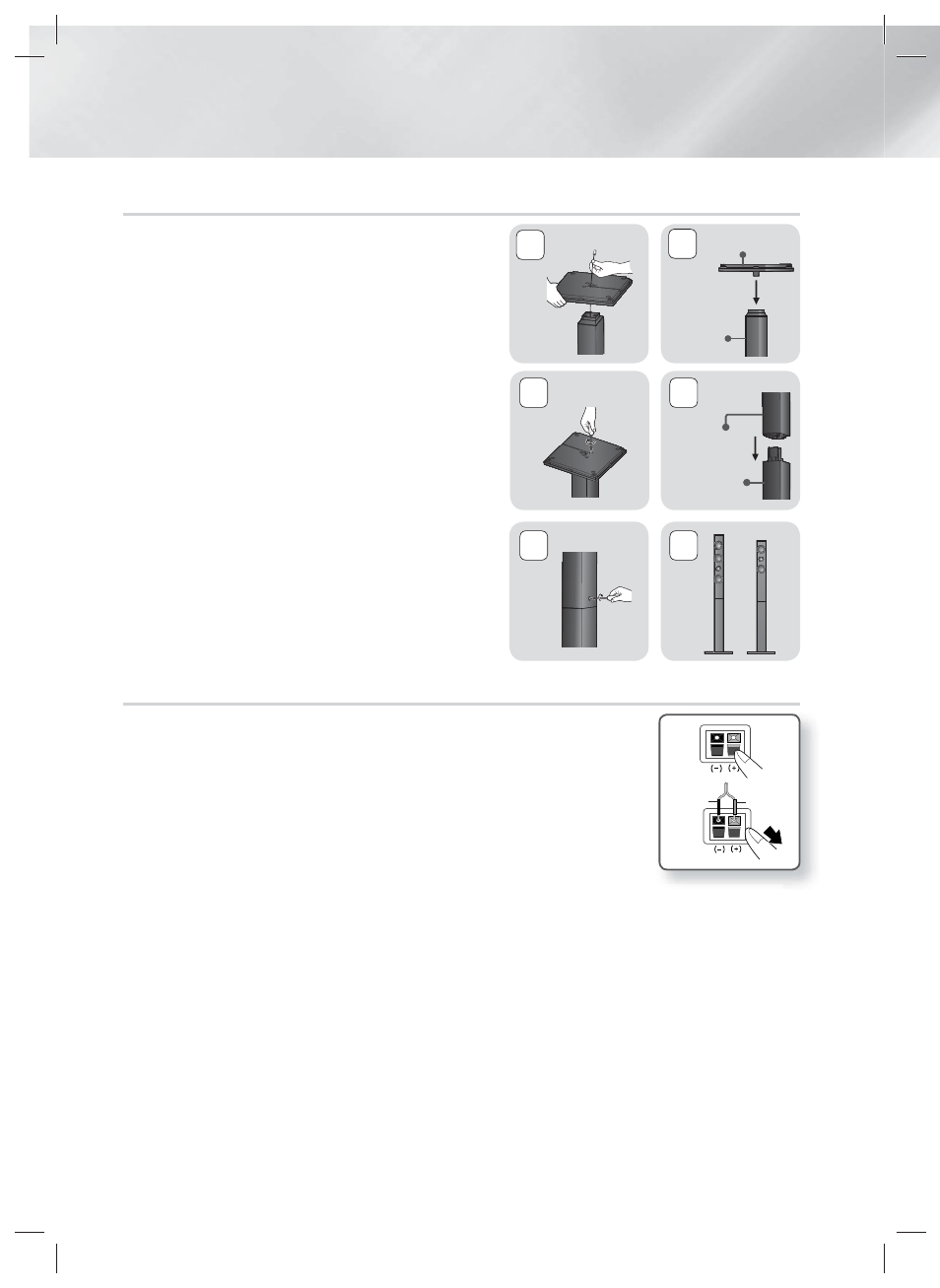

Установка громкоговорителей на высокую подставку
1. Выпрямите провод громкоговорителя и вставьте его в
отверстие, расположенное в основании подставки.
2. Переверните основание подставки нижней стороной
вверх и прикрепите к подставке.
3. Используйте отвертку, чтобы завернуть винты в 3 трех
отмеченных отверстиях.
4. Закрепите громкоговоритель сверху на собранной
подставке.
5. Вставьте винт в отверстие с задней стороны
громкоговорителя и закрутите с помощью отвертки по
часовой стрелке, как показано на рисунке.
6. Внешний вид после установки громкоговорителя.
Повторите эти действия, чтобы установить другой
громкоговоритель.
Подключение громкоговорителей
1. Найдите соответствующий набор кабелей для каждого громкоговорителя по цвету
разъемов на наборах кабелей и цветной метки снизу каждого громкоговорителя.
2. Подключение кабеля громкоговорителя к громкоговорителю.
a. Нажмите красный фиксатор, расположенный на задней панели
громкоговорителя вниз, вставьте красный провод и отпустите фиксатор.
b. Нажмите черный фиксатор, расположенный на задней панели громкоговорителя
вниз, вставьте черныйпровод и отпустите фиксатор.
3. Выполните подключение кабелей каждого громкоговорителя к разъемам на
задней панели устройства, учитывая цвета разъемов и гнезд громкоговорителей.
4. Подключите левый и правый громкоговорители объемного звучания к модулю беспроводного приемника.
Соблюдайте цветовую маркировку цвета разъемов и гнезд модуля беспроводного приемника.
5. Подсоедините кабель питания модуля беспроводного приемника к сетевой розетке.
6. Включите устройство. Устройство и модуль беспроводного приемника будут обмениваться данными друг с
другом, и вы услышите звук из боковых громкоговорителей.
оводного приемника
Черный Красный
4
Громкоговоритель
Подставка
6
Основание
подставки
Подставка
2 1
3
5
или
