Українська
Підключення

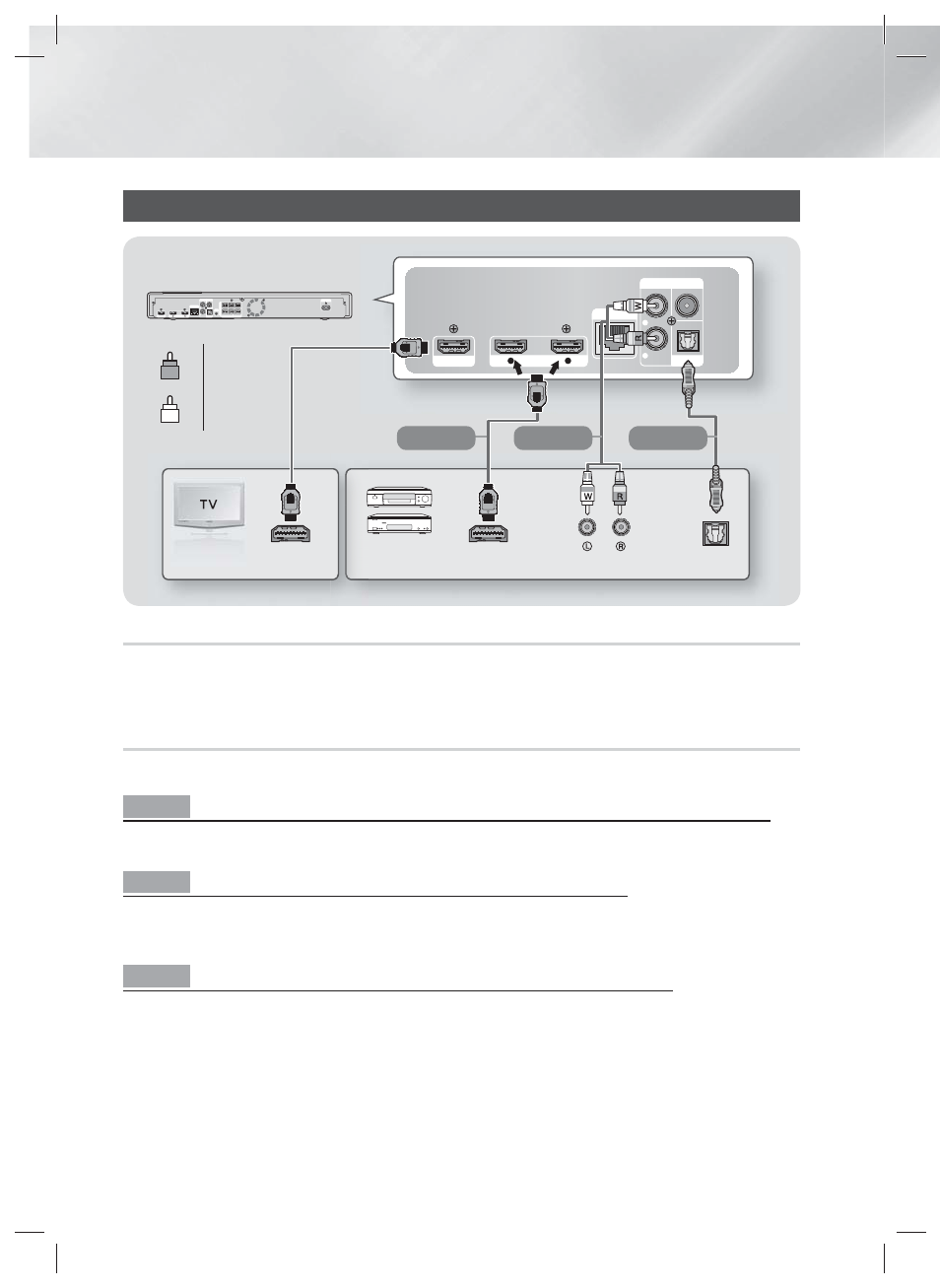

Підключення до телевізора/зовнішніх пристроїв
HDMI OUT HDMI IN 1 2
LAN
AUX IN FM ANT
OPTICAL
DIGITAL
AUDIO IN
L
R
OPTICAL OUT AUDIO OUT HDMI OUT HDMI IN
HDMI OUT HDMI IN 1 2
ASC IN
LAN
POWER
SPEAKERS OUT
CENTER
SUBWOOFER
FRONT L
FRONT R
FRONT TOP L
FRONT TOP R IMPEDANCE : 3 Ÿ
AUX IN FM ANT
OPTICAL
DIGITAL AUDIO IN
L
R
Метод 1 Метод 2 Метод 3
R
Червоний
W
Білий
Зовнішні
пристрої
Підключення до телевізора
Під’єднайте один кінець кабелю HDMI (не входить до комплекту поставки) до розніму HDMI OUT (Вихід HDMI)
на задній панелі продукту, а інший – до розніму HDMI IN (Вхід HDMI) на телевізорі. Якщо пульт дистанційного
керування продукту налаштовано на керування функціями телевізора, натисніть кнопку TV SOURCE на пульті ДК,
а потім виберіть HDMI як зовнішній вхід телевізора.
Підключення до зовнішніх пристроїв
Щоб вибрати потрібний режим для зовнішнього пристрою, натисніть кнопку FUNCTION. Після кожного натискання
цієї кнопки режими змінюються в такій послідовності: BD/DVD D. IN AUX HDMI1 HDMI2 FM BT
Метод 1 Вхід HDMI: підключення до зовнішнього пристрою за допомогою кабелю HDMI
Підключіть один кінець кабелю HDMI (не входить до комплекту поставки) до розніму HDMI IN (Вхід HDMI) на задній панелі
продукту, а інший – до розніму HDMI OUT (Вихід HDMI) на цифровому пристрої.
 Виберіть режим HDMI1 або HDMI2.
Метод 2 Вхід AUX: підключення зовнішнього аналогового пристрою
Підключіть один кінець аудіокабелю RCA (не входить до комплекту поставки) до розніму AUDIO In (Аудіовхід) на
продукті, а інший –до розніму AUDIO Out (Аудіовихід) зовнішнього аналогового пристрою.
 Виберіть режим AUX.
• Кольори штекерів кабелів мають збігатися з кольорами гнізд входу та виходу.
Метод 3 ОПТИЧНИЙ: підключення зовнішнього цифрового аудіопристрою
Під’єднання цифрового аудіовиходу цифрового пристрою, наприклад приймача кабельного/супутникового
телебачення (приставки). Візьміть цифровий оптичний кабель (не входить до комплекту постачання) і підключіть
один його кінець до розніму Optical Digital Audio In на продукті, а інший – до розніму DigitalOptical Out на
зовнішньому цифровому пристрої.
 Виберіть режим D. IN.
| ПРИМІТКА |
\ Щоб переглянути відео із приймача кабельного/супутникового телебачення, необхідно підключити відеовихід
цього приймача безпосередньо до телевізора.
\ Система підтримує зовнішні цифрові пристрої з частотами дискретизації 32 кГц та вище.
\ Система підтримує лише цифровий звук DTS і Dolby Digital. Звук MPEG із бітовим потоком не підтримується.
