16
Українська
Підключення

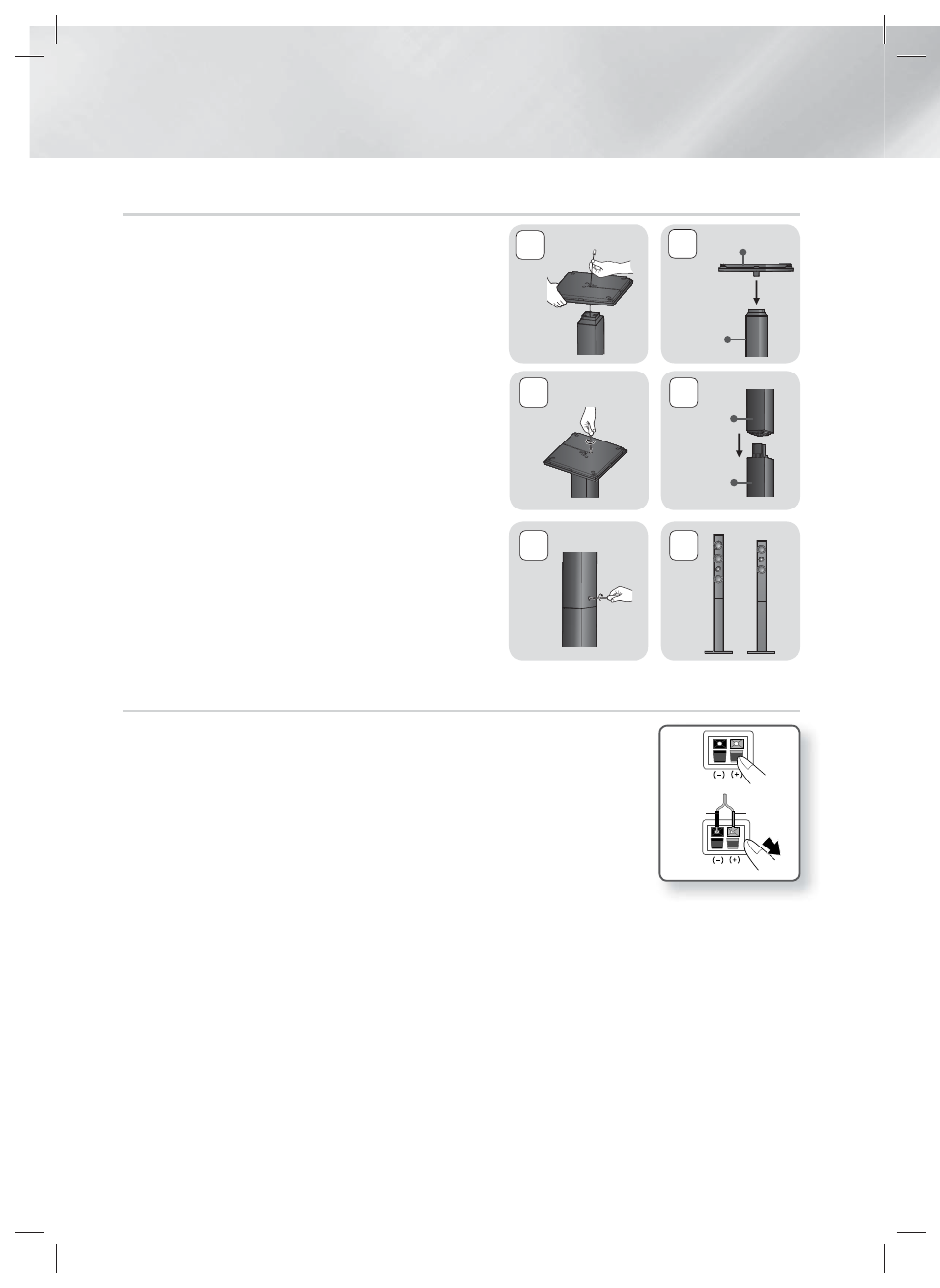

Установлення динаміків на високій підставці
1.
Розпрямте кабель динаміка та протягніть через отвір в
опорі стійки.
2.
Переверніть опору та під’єднайте її до підставки.
3.
Використовуючи викрутку, закріпіть гвинти в 3
позначених отворах.
4.
Підключіть верхній динамік до зібраної підставки.
5.
За допомогою викрутки вкрутіть гвинт в отвір на задній
панелі динаміка за годинниковою стрілкою.
6.
Так має виглядати встановлений динамік. Повторіть
указану вище послідовність дій, щоб установити інший
динамік.
Підключення динаміків
1.
Кожен пучок кабелів слід підключити до потрібного динаміка; колір окремого
штекера в кожному пучку має відповідати кольору наклейки на нижній панелі
динаміка.
2.
Щоб під’єднати до динаміка відповідний дріт, виконайте наведені нижче дії.
а. Натисніть червоний фіксатор на задній панелі динаміка, вставте червоний дріт, а
потім відпустіть фіксатор.
б. Натисніть чорний фіксатор на задній панелі динаміка, вставте чорний дріт, а
потім відпустіть фіксатор.
3.
Підключіть дроти кожного динаміка до задньої панелі пристрою таким чином, щоб
кольори штекерів динаміка й рознімів збігалися.
4.
Підключіть лівий і правий бокові динаміки до бездротового модуля прийому. Кольори штекерів мають
відповідати кольорам гнізд бездротового модуля прийому.
5.
Підключіть кабель живлення бездротового модуля прийому до настінної електричної розетки.
6.
Увімкніть продукт. Продукт і бездротовий модуль прийому почнуть взаємодіяти, і з акустичної системи
об’ємного звучання буде чутно звук.
Чорний
Червоний
4
Динамік
Підставка
6
Опора підставки
Підставка
2
1
3
5
або
