6.

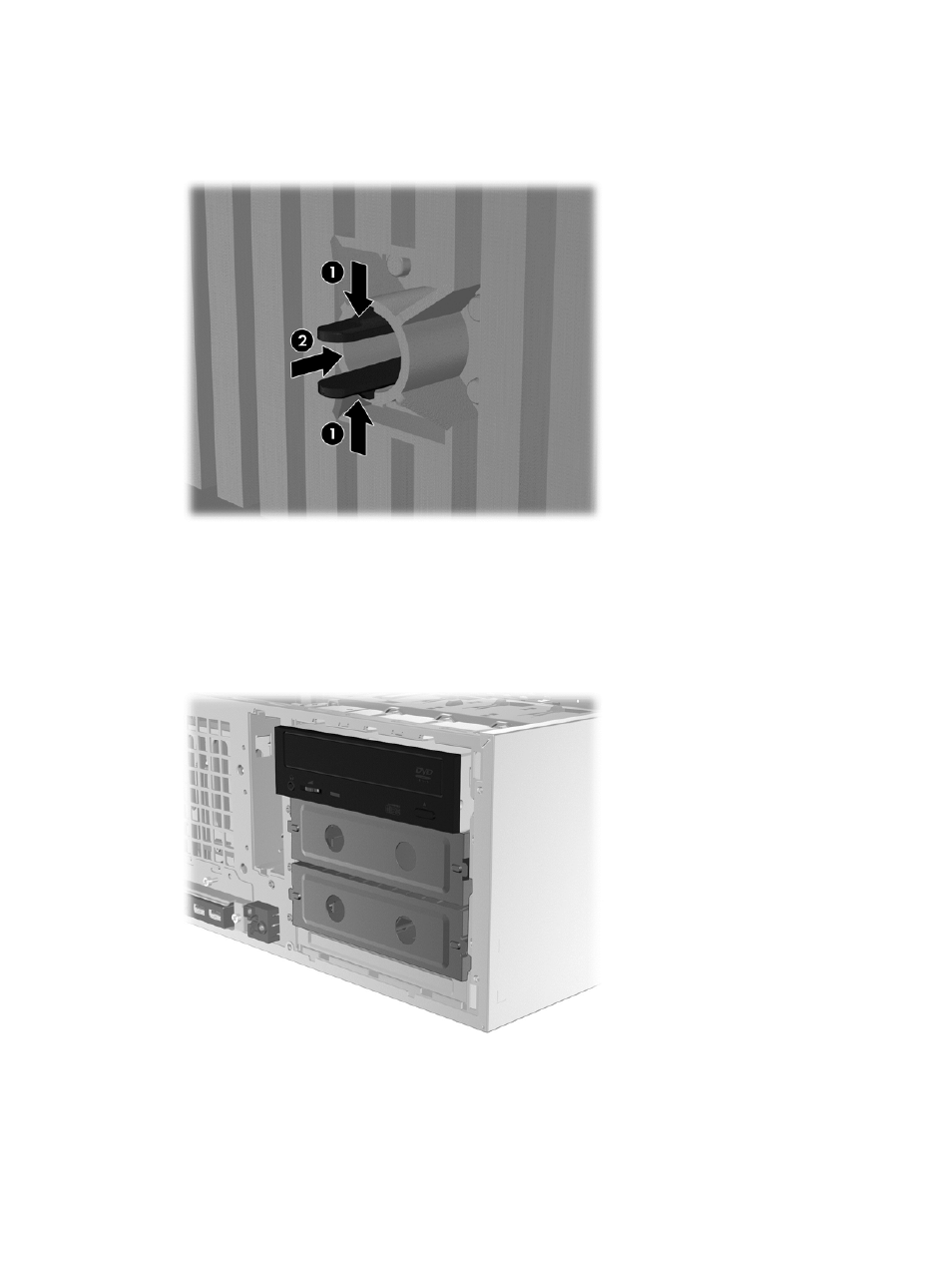

В задней части передней панели сожмите монтажные петли
(1) логотипа HP и нажмите на
логотип
(2).
Рисунок
3-8
Поворот логотипа
HP
Поверните логотип
HP на 90 градусов против часовой стрелки, отпустите логотип и снова
нажмите на него
, чтобы зафиксировать его на месте.
7.
Снимите заглушки
EMI и выньте из корпуса дисковод оптических дисков.
8.
Поверните заглушки
EMI и дисковод оптических дисков на 90 градусов, затем
переустановите их
.
Рисунок
3-9
Установка дисковода оптических дисков на место
9.
Установите на место переднюю панель и боковую панель корпуса
.
28 Глава 3 Установка рабочей станции
