Задняя панель рабочей станции HP Z620

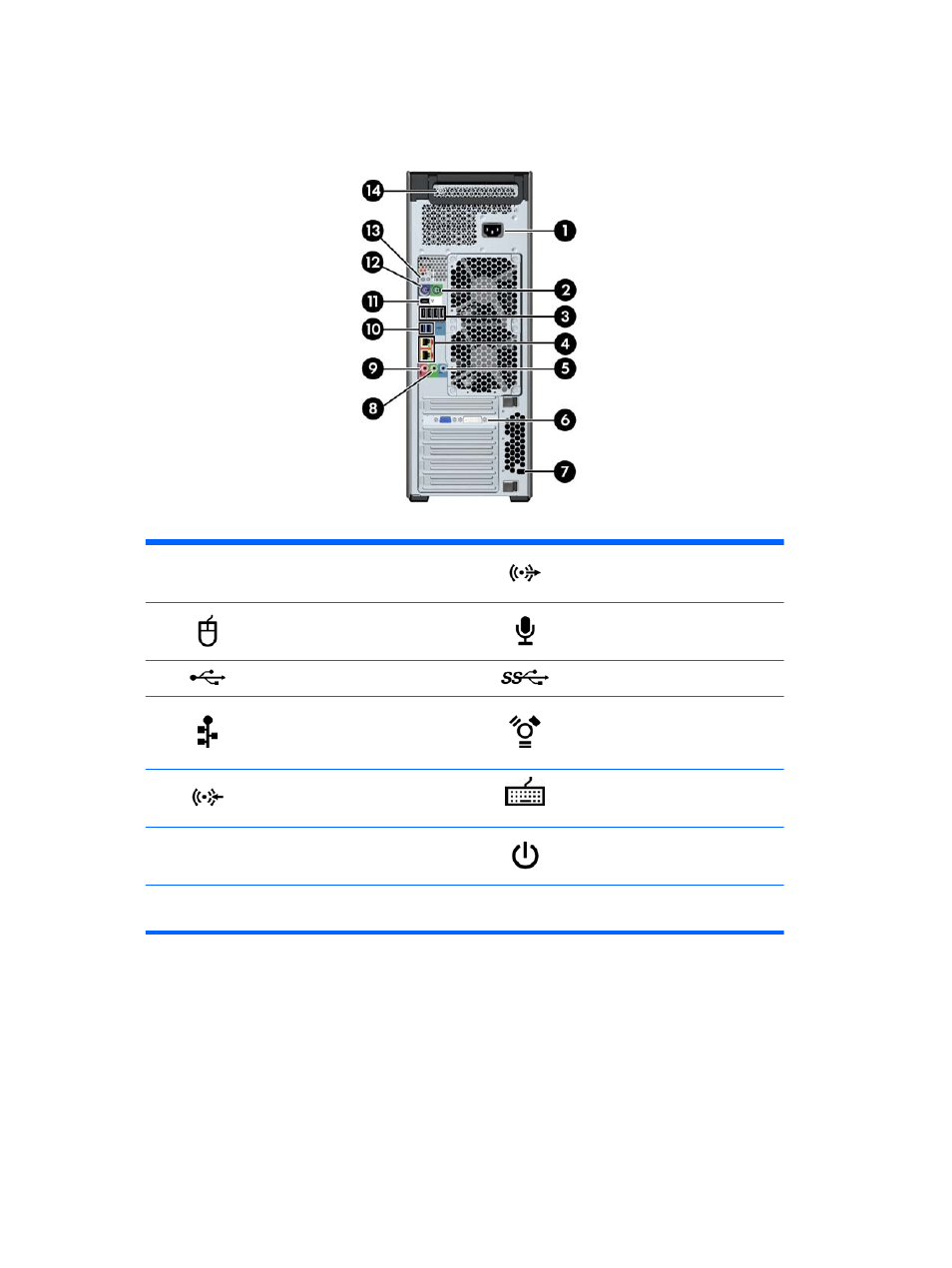

Рисунок 2-8 Компоненты задней панели
Таблица 2-8 Описание компонентов
1
Разъем для подключения шнура
питания
8
Разъем линейного аудиовыхода
(зеленый)
2 Разъем мыши PS/2 (зеленый) 9 Разъем микрофона (розовый)
3 Порты USB 2.0 (4, черные) 10 Порты USB 3.0 (2, синие)
4
Сетевой разъем RJ-45 (оранжевый)
Разъем в нижней части с
включенной функцией
AMT
11 Разъем IEEE-1394a FireWire (белый)
5
Разъем линейного аудиовхода
(синий)
12
Разъем для подключения
клавиатуры
PS/2 (фиолетовый)
6 Разъем графической платы 13 Кнопка питания на задней панели
7 Гнездо безопасности 14
Индикатор встроенной
самопроверки питания
(BIST)
14 Глава 2 Характеристики рабочей станции
