Задняя панель рабочей станции
HP Z220 CMT

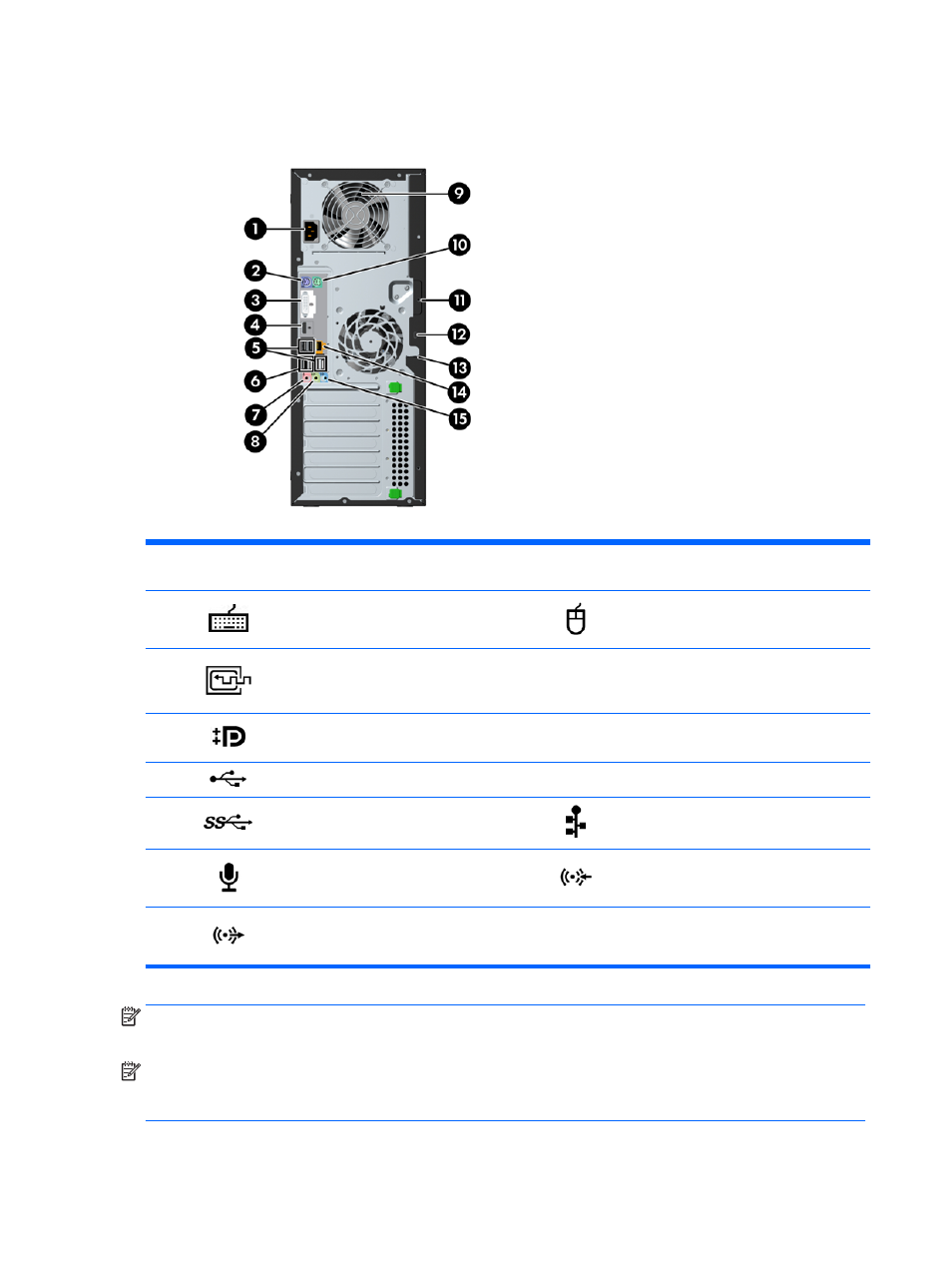

Рисунок
2-4
Компоненты задней панели
Таблица
2-4
Описание компонентов
1
Разъем для подключения шнура
питания
9
Индикатор встроенной самопроверки
питания
(BIST)
2
Разъем для подключения
клавиатуры
PS/2 (фиолетовый)
10
Разъем мыши
PS/2 (зеленый)
3
Разъем
DVI-I
11
Отверстие универсального замка для
крепления к корпусу
4
Разъем порта дисплея
(DP)
12
Гнездо для замка с тросиком
5
Порты
USB 2.0 (4) (черные)
13
Ушко для навесного замка
6
Порты
USB 3.0 (2) (синие)
14
Сетевой разъем
RJ-45
7
Разъем микрофона
(розовый)
15
Разъем линейного аудиовхода
(синий)
8
Разъем линейного аудиовыхода
(зеленый)
ПРИМЕЧАНИЕ.
На наклейках на разъемах задней панели
используются стандартные промышленные значки и цвета
.
ПРИМЕЧАНИЕ.
Порты
DP и DVI-I не поддерживаются, если система сконфигурирована с процессорами Intel Xeon E3-12x0 v2. Эти порты
также отключены по умолчанию
, если установлена дискретная видеокарта.
ПРИМЕЧАНИЕ.
Можно включить одновременное использование встроенной видеокарты
Intel HD и дискретной видеокарты (для работы
более двух дисплеев
) при помощи служебной программы настройки компьютера (F10). Однако, HP рекомендует использовать только дискретную
видеокарту
, если подключаются три и более дисплеев.
10 Глава 2 Характеристики рабочей станции
