Задняя панель рабочей станции HP Z820

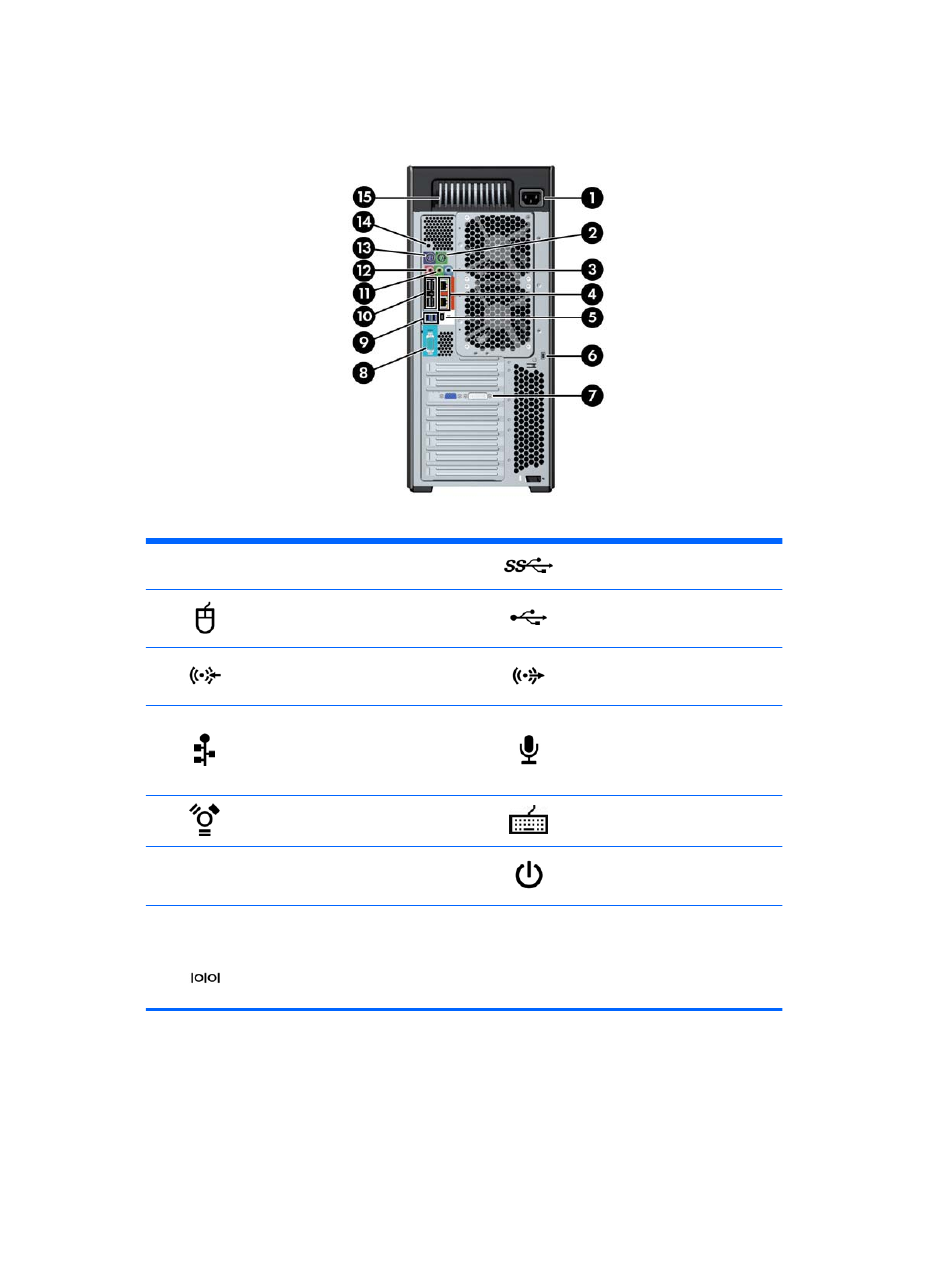

Рисунок 2-10 Компоненты задней панели
Таблица 2-10 Описание компонентов
1
Разъем для подключения шнура
питания
9 Порты USB 3.0 (2, синие)
2 Разъем мыши PS/2 (зеленый) 10 Порты USB 2.0 (4, черные)
3
Разъем линейного аудиовхода
(синий)
11
Разъем линейного аудиовыхода
(зеленый)
4
Сетевой разъем RJ-45 (2,
оранжевый )
Разъем в верхней части с
включенной функцией
AMT
12 Разъем микрофона (розовый)
5 Разъем IEEE-1394a FireWire (белый) 13
Разъем для подключения
клавиатуры
PS/2 (фиолетовый)
6 Гнездо безопасности 14 Кнопка питания на задней панели
7 Разъем (ы) графической платы 15
Индикатор встроенной
самопроверки питания
(BIST)
8
Разъем последовательного порта
(сине-зеленый)
16 Глава 2 Характеристики рабочей станции
