Описание интерфейса HART
9
97
IFC 100
www.krohne.com
10/2012 - 4002357401 - MA IFC 100 R04 ru
9.3.3

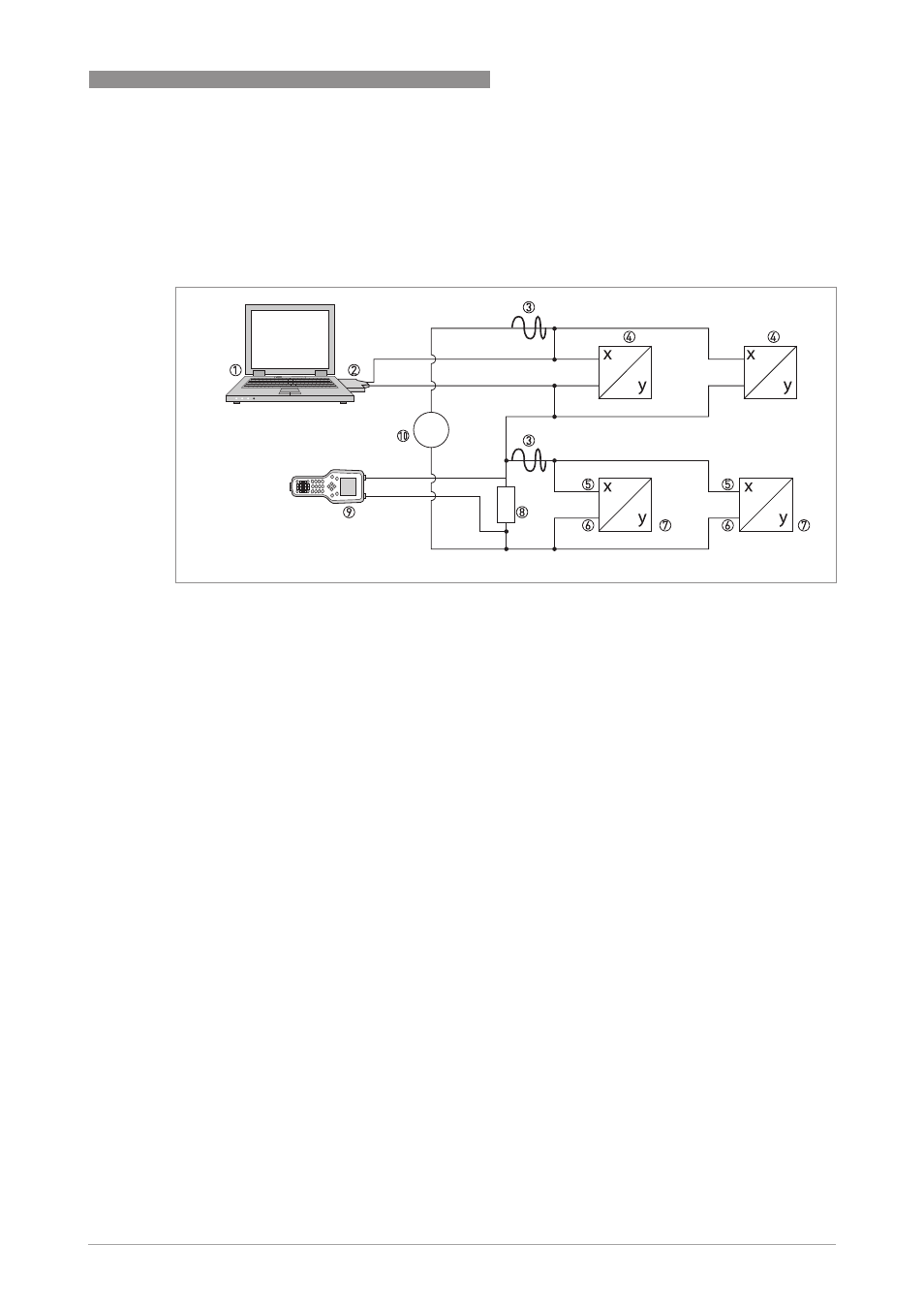

Многоточечное соединение (3-х проводное подключение)
Подключение 2-х проводных и 4-х проводных устройств в одной сети. Поскольку токовый выход
работает в активном режиме, то такие устройства в одной сети необходимо соединить третьим
проводом. Питание данных устройств должно осуществляться по двухпроводной петле.
1 Основное главное устройство
2 Модем HART
®
3 Сигнал HART
®
4 2-х проводные внешние (подчиненные) устройства с выходом 4…20 мА, адрес > 0, питание от токовой петли
5 Клеммы A (C) электронного конвертора
6 Клеммы A- (C-) электронного конвертора
7 Подключение (подчиненных) активных или пассивных 4-х проводных устройств с выходом 4…20 мА, адрес > 0
8 Нагрузочное сопротивление ≥ 250 Ω (Ом)
9 Вторичное главное устройство
10 Источник питания
