Электрический монтаж
4
39
IFC 100
www.krohne.com 10/2012 - 4002357401 - MA IFC 100 R04 ru
4.10
Электрическое подключение выходных сигналов
4.10.1 Электрическое подключение выходных сигналов
• Откройте крышку корпуса
• Протяните подготовленные кабели через кабельные вводы и подключите соответствующие
проводники.
• Подключите экран.
• Закройте крышку корпуса.
Информация!
Материалы и инструменты для монтажно-сборочных работ не входят в комплект поставки.
Используйте материалы и инструменты для монтажно-сборочных работ, соответствующие
действующим правилам и нормам по охране труда.
Опасность!
Проведение любых работ, связанных с электрическим монтажом оборудования, допускается
только при отключенном электропитании. Обратите внимание на значения напряжения,
приведенные на шильде прибора!

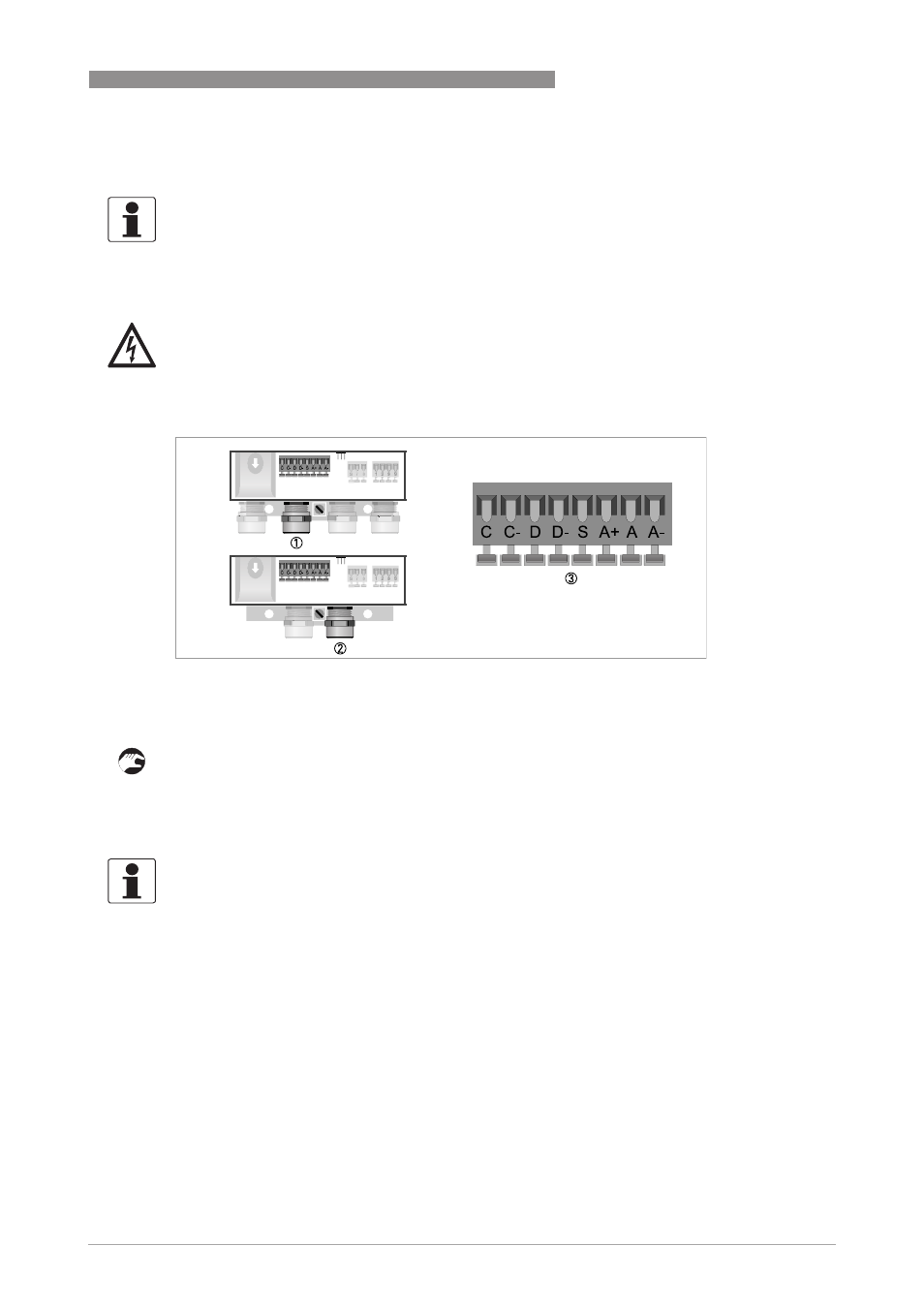

P иcyнoк 4-14: Подключение выходных сигналов
1 Кабельный ввод, разнесенная версия
2 Кабельный ввод, компактная версия
3 Клемма S для экрана
Информация!
Убедитесь в том, что прокладка крышки корпуса установлена правильно, а также проверьте ее
на отсутствие загрязнений и повреждений.
