Электрический монтаж
4
31
IFC 100
www.krohne.com 10/2012 - 4002357401 - MA IFC 100 R04 ru
4.5.2 Схема электрического подключения сигнального кабеля и кабеля обмотки возбуждения
• В качестве кабеля обмотки возбуждения используется двухпроводный экранированный кабель с
медными жилами. Экран ДОЛЖЕН быть подключен внутри корпуса первичного преобразователя
и конвертора сигналов.
• В клеммном отсеке первичного преобразователя внешний экран кабеля (60) подключается к
корпусу с помощью обжимной скобы.
• Радиус изгиба сигнального кабеля и кабеля обмотки возбуждения: ≥ 50 мм / 2"
• Следующий чертеж является схематичным. Расположение клемм зависит от версии исполнения
прибора.
Опасность!
Заземление устройства следует выполнять в соответствии с предписаниями и инструкциями в
целях обеспечения защиты обслуживающего персонала от поражения электрическим током.

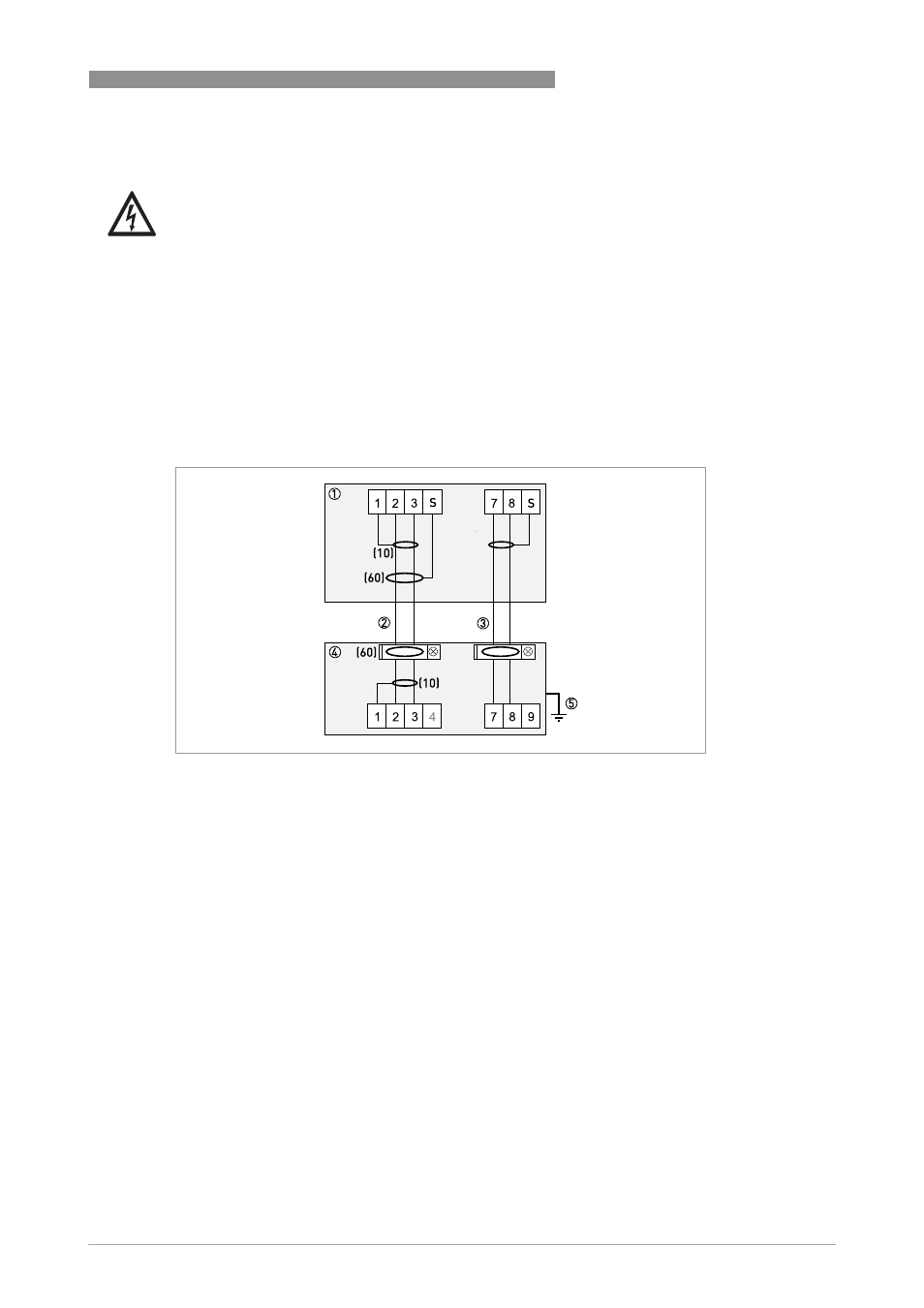

P иcyнoк 4-10: Схема электрического подключения сигнального кабеля и кабеля обмотки возбуждения
1 Клеммный отсек конвертора сигналов
2 Сигнальный кабель A
3 Кабель обмотки возбуждения C
4 Клеммный отсек первичного преобразователя
5 Клемма функционального заземления FE
