Описание интерфейса HART
9
95
IFC 100
www.krohne.com 10/2012 - 4002357401 - MA IFC 100 R04 ru
9.3.1 Подключение "точка к точке" - аналоговый / цифровой режим

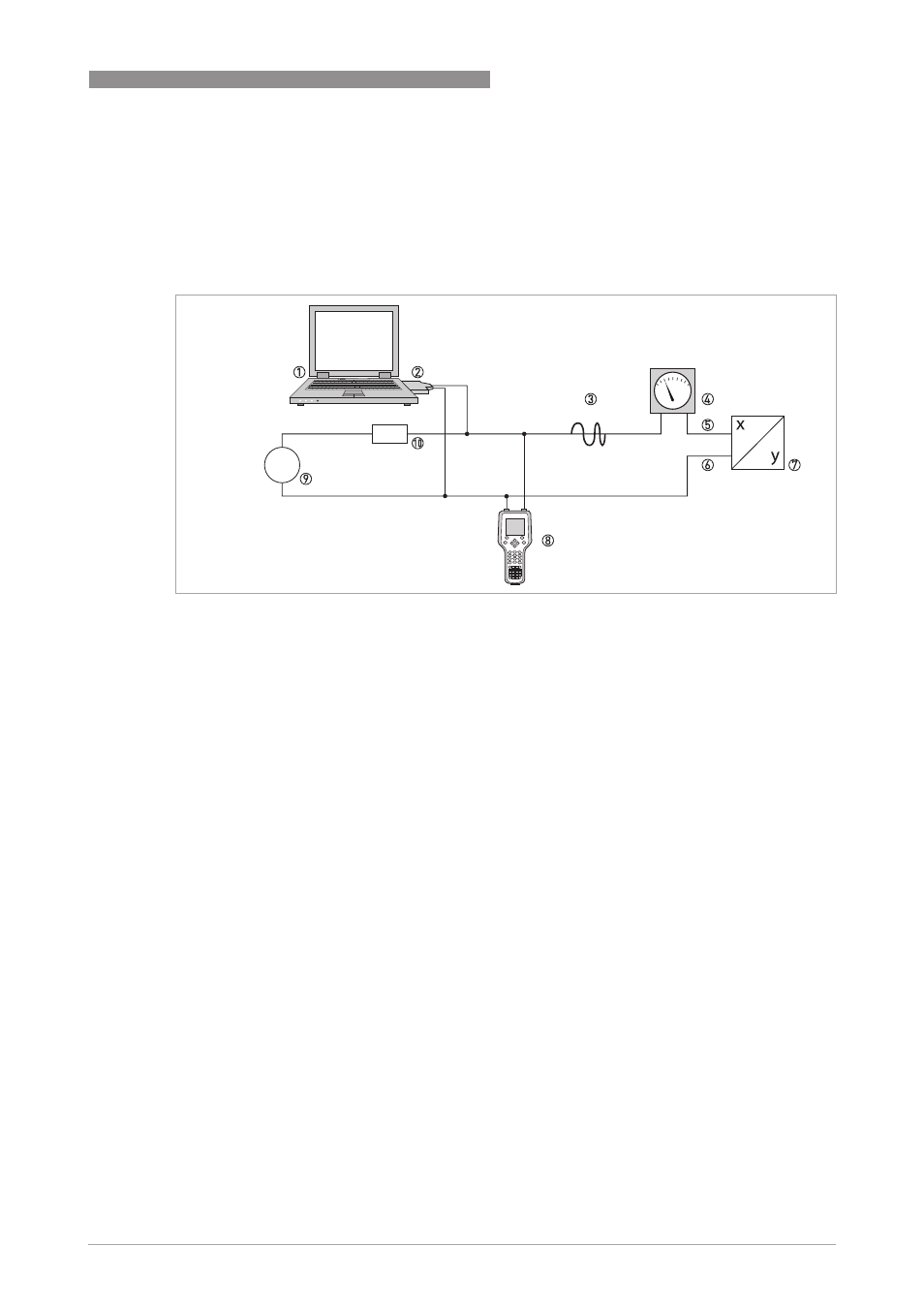

Соединение "точка к точке" между электронным конвертором и главным устройством HART ®
.
Токовый выход на приборе может быть активным или пассивным.
1 Основное главное устройство
2 Модем FSK или модем HART
®
3 Сигнал HART ®
4 Аналоговый дисплей
5 Клеммы A (C) электронного конвертора
6 Клеммы A- (C-) электронного конвертора
7 Электронный конвертор с адресом = 0 и пассивным или активным токовым выходом
8 Вторичное главное устройство
9 Источник питания для (ведомых) устройств с пассивным токовым выходом
10 Нагрузочное сопротивление ≥ 250 Ω (Ом)
