9
Описание интерфейса HART
96
IFC 100
www.krohne.com 10/2012 - 4002357401 - MA IFC 100 R04 ru

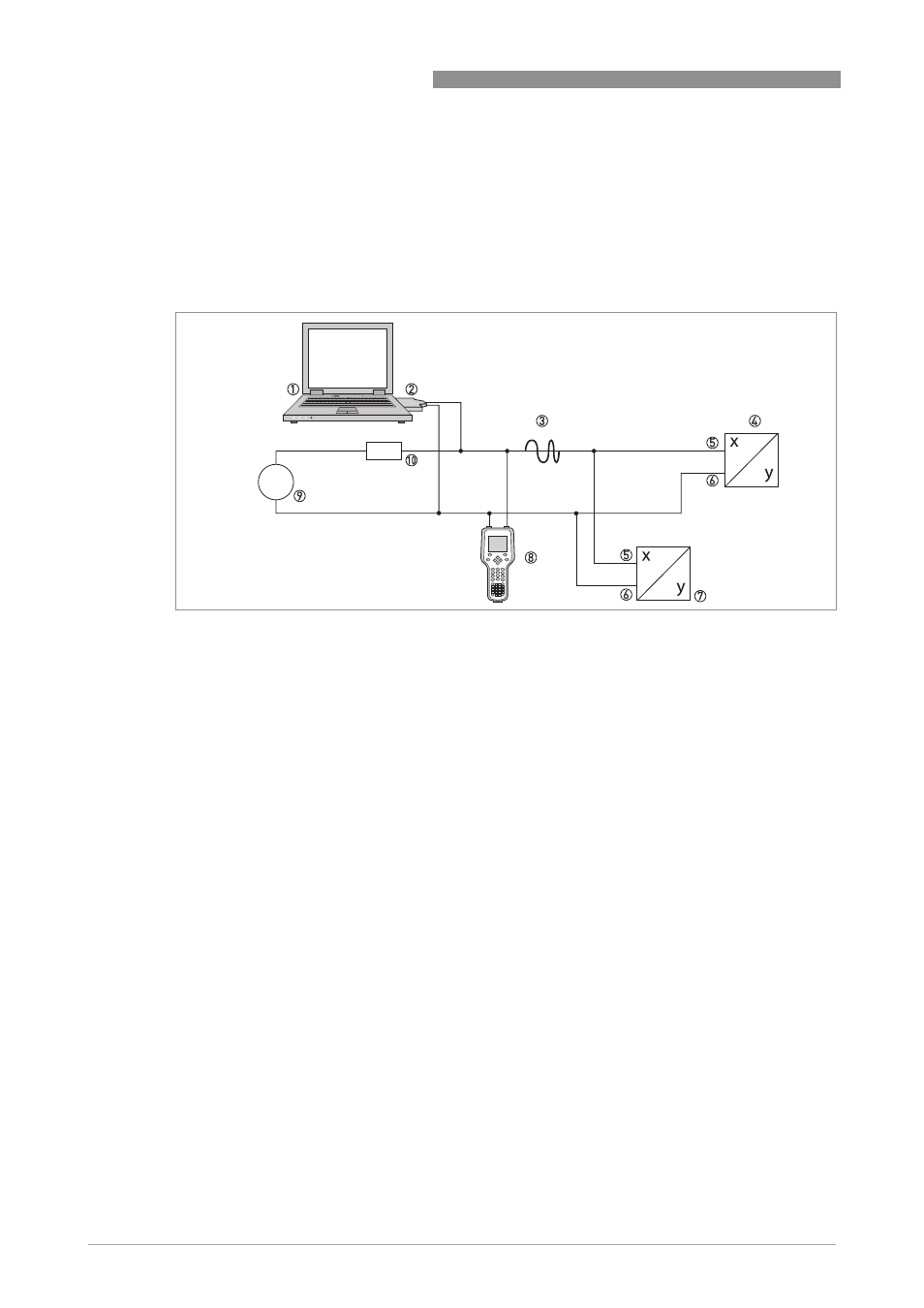

9.3.2 Многоточечное соединение (2-х проводное подключение)
В случае многоточечного соединения допускается параллельное подключение до 15 устройств
( данный электронный конвертор и другие устройства HART ®
).
Токовые выходы всех устройств должны быть пассивными!
1 Основное главное устройство
2 Модем HART
®
3 Сигнал HART ®
4 Другие устройства HART ® или данный электронный конвертор (также см. 7)
5 Клеммы A (C) электронного конвертора
6 Клеммы A- (C-) электронного конвертора
7 Электронный конвертор с адресом > 0 и пассивным токовым выходом, подключение до 15 (подчиненных) устройств
8 Вторичное главное устройство
9 Источник питания
10 Нагрузочное сопротивление ≥ 250 Ω (Ом)
