4

Электрический монтаж

40

IFC 100

www.krohne.com

10/2012 - 4002357401 - MA IFC 100 R04 ru

4.10.2

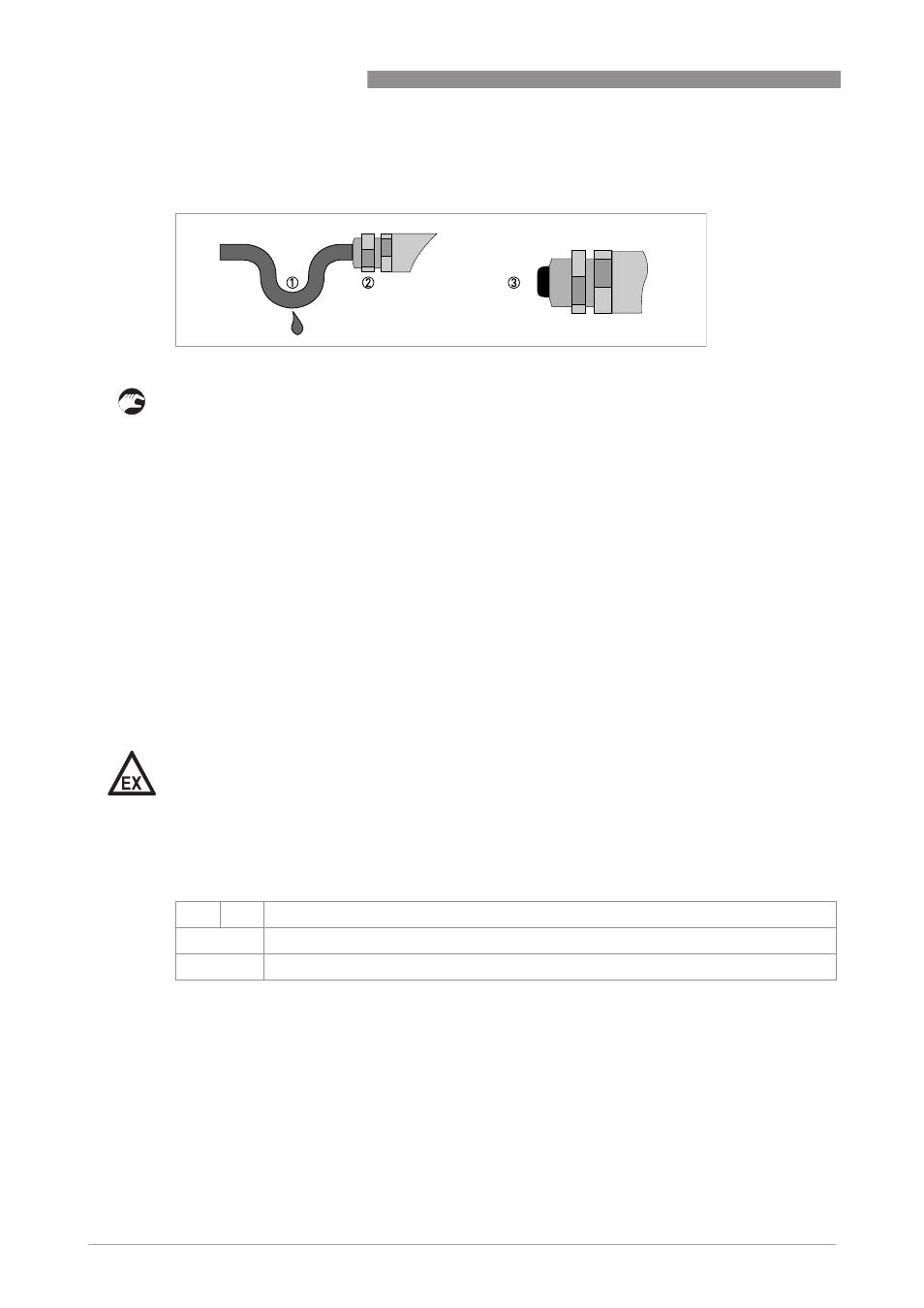

Правильная укладка электрических кабелей

1 Для компактных версий с горизонтально ориентированными кабельными вводами укладывайте

требуемые электрические кабели с образованием U-образной петли для стока воды, как показано
на рисунке.

2 Надежно затяните все резьбовые присоединения на кабельном вводе.
3 Закройте неиспользуемые кабельные вводы заглушками.

4.11

Схемы подключения выходных сигналов

4.11.1

Важные примечания

• Все группы электрически изолированы друг от друга и от других цепей выходных сигналов.
• Работа в пассивном режиме: для работоспособности (активации) подключенных устройств

необходим внешний источник питания (U

внеш

).

• Работа в активном режиме: конвертор сигналов обеспечивает питанием подключенные

устройства для обеспечения их работоспособности (активации), соблюдайте предельные
рабочие параметры.

• Необходимо следить за тем, чтобы неиспользуемые токопроводящие клеммы не соприкасались с

другими токопроводящими частями.

Пояснения к используемым аббревиатурам

P

иcyнoк 4-15: Защитите корпус от попадания пыли и воды

Опасность!
На приборы, которые эксплуатируются во взрывоопасных зонах, распространяются
дополнительные нормы безопасности. Обратитесь к документации на изделия
взрывозащищенного исполнения.

I

a

I

p

Активный или пассивный токовый выход

P

p

Пассивный импульсный / частотный выход

S

p

Пассивный выход состояния / предельный выключатель
