Электрический монтаж
30
IFC 100
www.krohne.com
10/2012 - 4002357401 - MA IFC 100 R04 ru

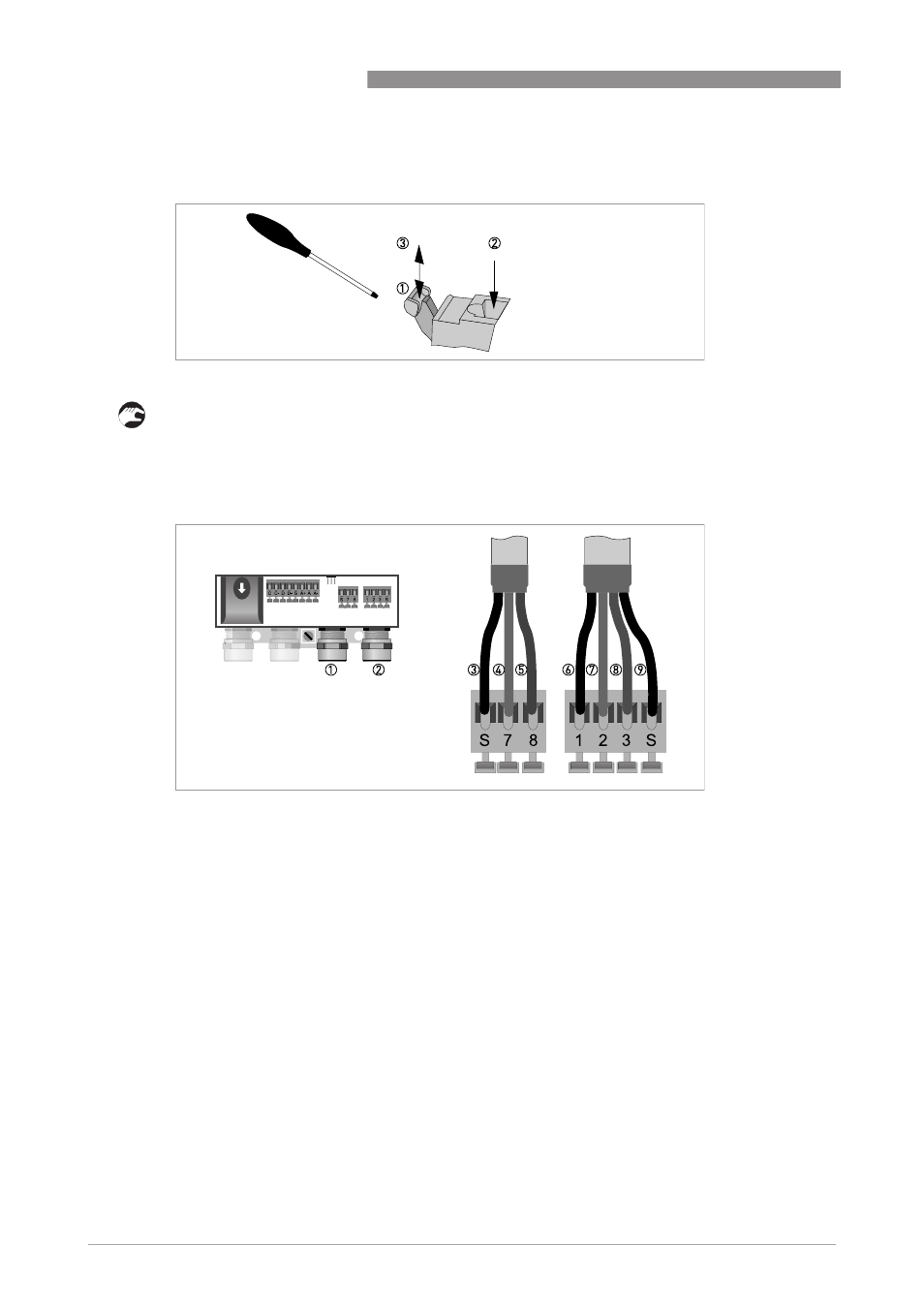

Подключение сигнальных кабелей и кабеля обмотки возбуждения
Подключите проводники следующим образом:
1 Нажмите на рычаг вниз отверткой хорошего качества (лезвие: ширина - 3,5 мм, толщина - 0,5 мм).
2 Вставьте электрический провод в разъем.
3 При освобождении рычага проводник зажимается.
P
иcyнoк 4-8: Функции соединительных клемм
P
иcyнoк 4-9: Подключение сигнальных кабелей и кабеля обмотки возбуждения
1 Кабельный ввод для кабеля обмотки возбуждения
2 Кабельный ввод для сигнального кабеля
3 Подключение экрана кабеля обмотки возбуждения
4 Электрический проводник (7)
5 Электрический проводник (8)
6 Многожильный заземляющий проводник (1) внутреннего экрана (10) сигнального кабеля
7 Электрический проводник (2)
8 Электрический проводник (3)
9 Многожильный заземляющий проводник (S) внешнего экрана (60)
