Электрический монтаж
4
25
IFC 100
www.krohne.com 10/2012 - 4002357401 - MA IFC 100 R04 ru
1 Зачистите проводник на отрезке a.
2 Если имеется многожильный заземляющий проводник, то удалите имеющийся экран. Старайтесь
не повредить многожильный заземляющий проводник.
3 Наденьте кембрик на многожильный заземляющий проводник.
4 Закрепите обжимной кабельный наконечник на многожильном заземляющем проводнике.
5 Закрепите обжимные наконечники на проводниках.
6 Вставьте подготовленный кабель в термоусадочный кембрик и зафиксируйте его.

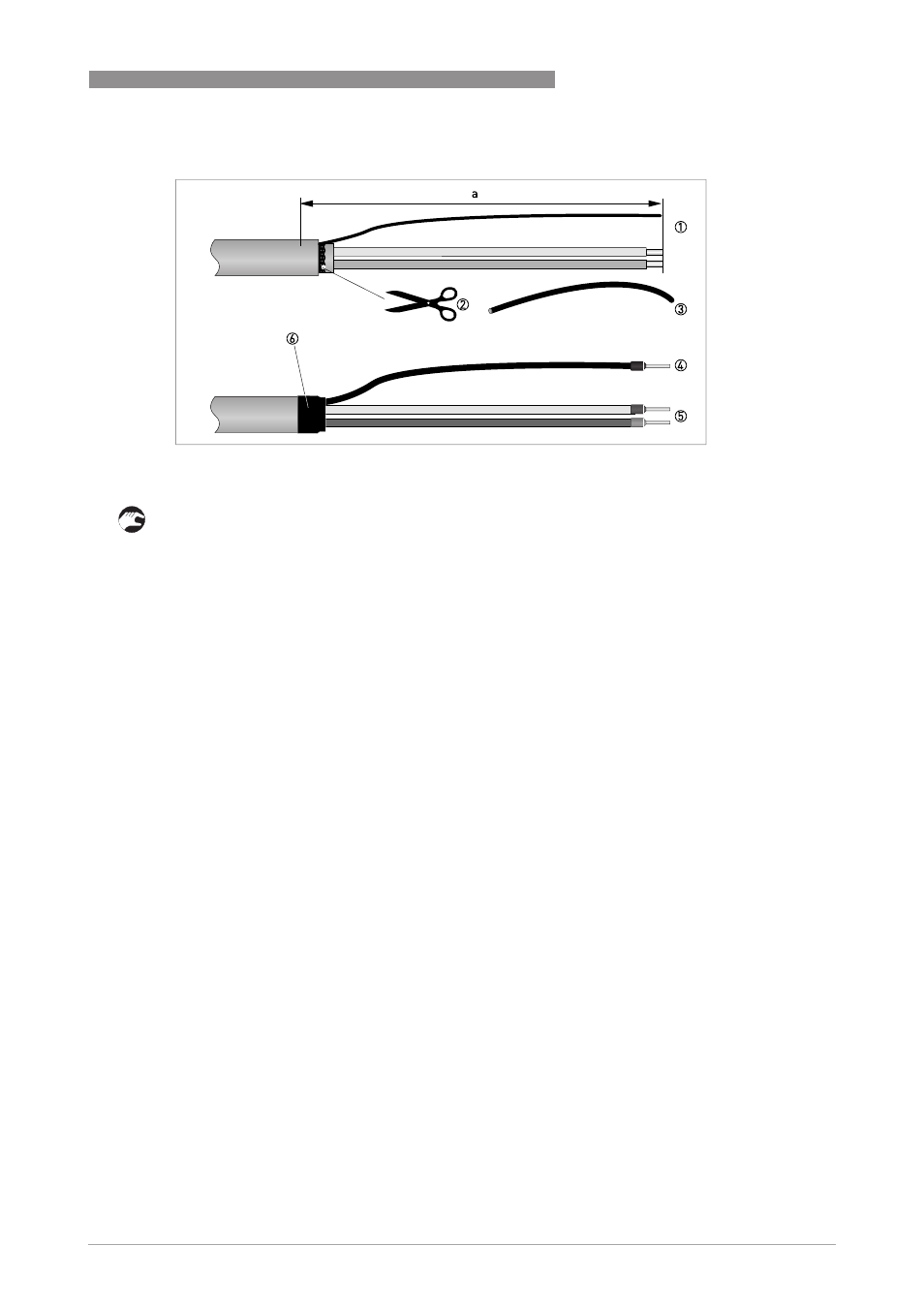

P иcyнoк 4-4: Подготовка сигнального кабеля C для подключения к электронному конвертору.
a = 80 мм / 3,15"
