Монтаж

2

7

OPTIFLEX 2200 C/F

www.krohne.com

02/2014 - 4003468101 - QS OPTIFLEX2200-R03-ru

2.3

Визуальный контроль

Если прибор поставляется с уплотнительной прокладкой из фторкаучука FKM/FPM, то на боковой
стороне технологического присоединения символ не указывается.

Информация!
Тщательно обследуйте картонную тару на наличие повреждений или признаков небрежного
обращения. Проинформируйте о повреждениях перевозчика и региональный офис фирмы-
изготовителя.

P

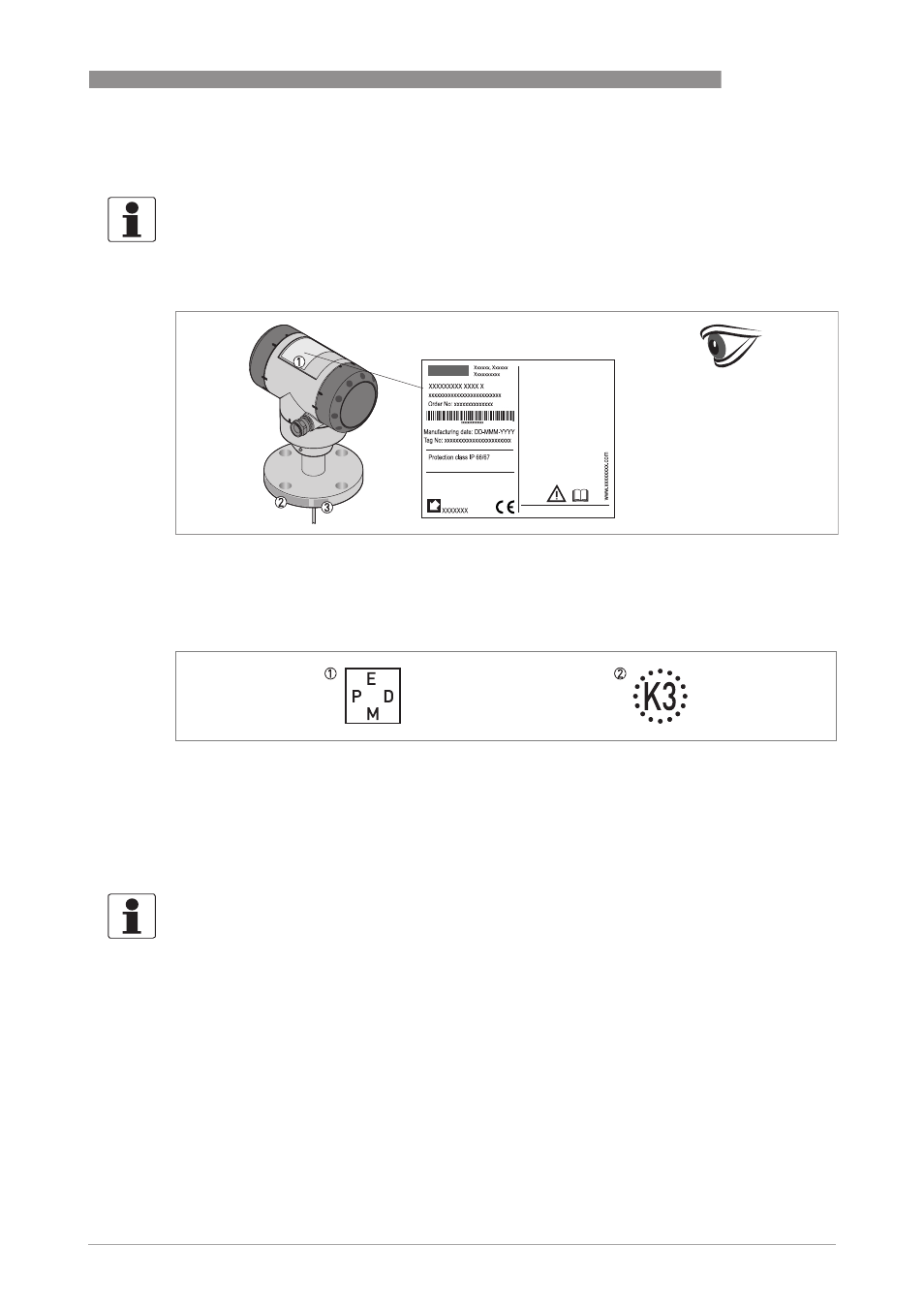

иcyнoк 2-2: Визуальный контроль

1 Шильда (подробную информацию смотрите в руководстве по эксплуатации)
2 Параметры технологического присоединения (типоразмер и номинальное давление, тип материала и номер партии металла)
3 Параметры материала уплотнительной прокладки – смотрите нижеследующий рисунок

P

иcyнoк 2-3: Символы на технологическом присоединении, указывающие на тип материала внутренней прокладки (на боковой

стороне технологического соединения)

1 EPDM
2 Kalrez

®

6375

Информация!
Обратите внимание на шильду прибора и убедитесь в том, что поставленный прибор
соответствует заказанным спецификациям. Проверьте правильность напряжения питания,
значение которого выбито на шильде.
