3

Электрический монтаж

40

OPTIFLEX 2200 C/F

www.krohne.com

02/2014 - 4003468101 - QS OPTIFLEX2200-R03-ru

Подробная информация по электрическим подключениям, смотрите Компактное исполнение на
странице 37.

Более подробная информация о кабеле связи между удаленным конвертером и корпусом сенсора
содержится в руководстве.

Соединения между удаленным конвертером и корпусом сенсора

P

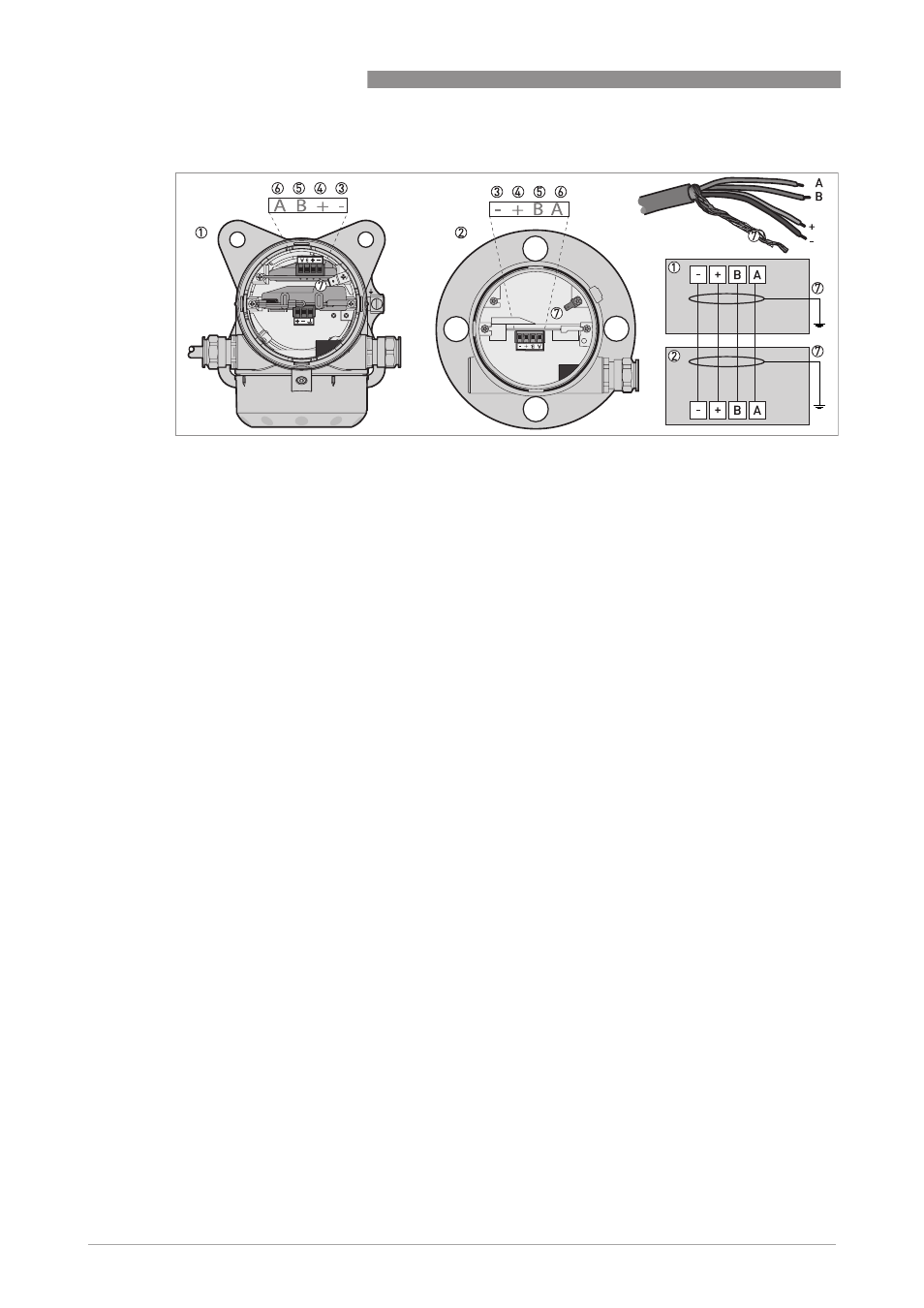

иcyнoк 3-6: Соединения между удаленным конвертером и корпусом сенсора

1 Конвертер сигналов раздельного исполнения
2 Корпус сенсора
3 Источник питания: напряжение -
4 Источник питания: напряжение +
5 Сигнальный кабель В
6 Сигнальный кабель A
7 Экранирующий проводник (присоединен к ножевому разъему в корпусе удаленного конвертера и корпусе сенсора)
