Монтаж
2
27
OPTIFLEX 2200 C/F
www.krohne.com
02/2014 - 4003468101 - QS OPTIFLEX2200-R03-ru
• Используйте шестигранный ключ 2,5 мм для присоединения и закрепления двух винтов HC M5
×
5
(
стопорных винтов) в накидной гайке.
• Используйте шестигранный ключ 2,5 мм для присоединения и затяжки винта HC M5
×
5 (
стопорного
винта) в нижнем сегменте трубы.
2.10.4
Как установить прибор с фланцевым технологическим присоединением
Необходимое оборудование:
• Устройство
• Уплотняющие прокладки (не поставляются)
• Гаечный ключ (не поставляется)
• Убедитесь в том, что фланец на установочном патрубке расположен горизонтально.
• Убедитесь, что используется уплотнительная прокладка, подходящая для фланца и для
технологического процесса.
• Выровняйте прокладку на поверхности фланца патрубка.
• Осторожно опустите сенсор в резервуар.
i
Дополнительная информация по тросовым сенсорам, смотрите Как установить тросовый
сенсор на резервуар на странице 29.
• Затяните болты фланцевого присоединения.
P

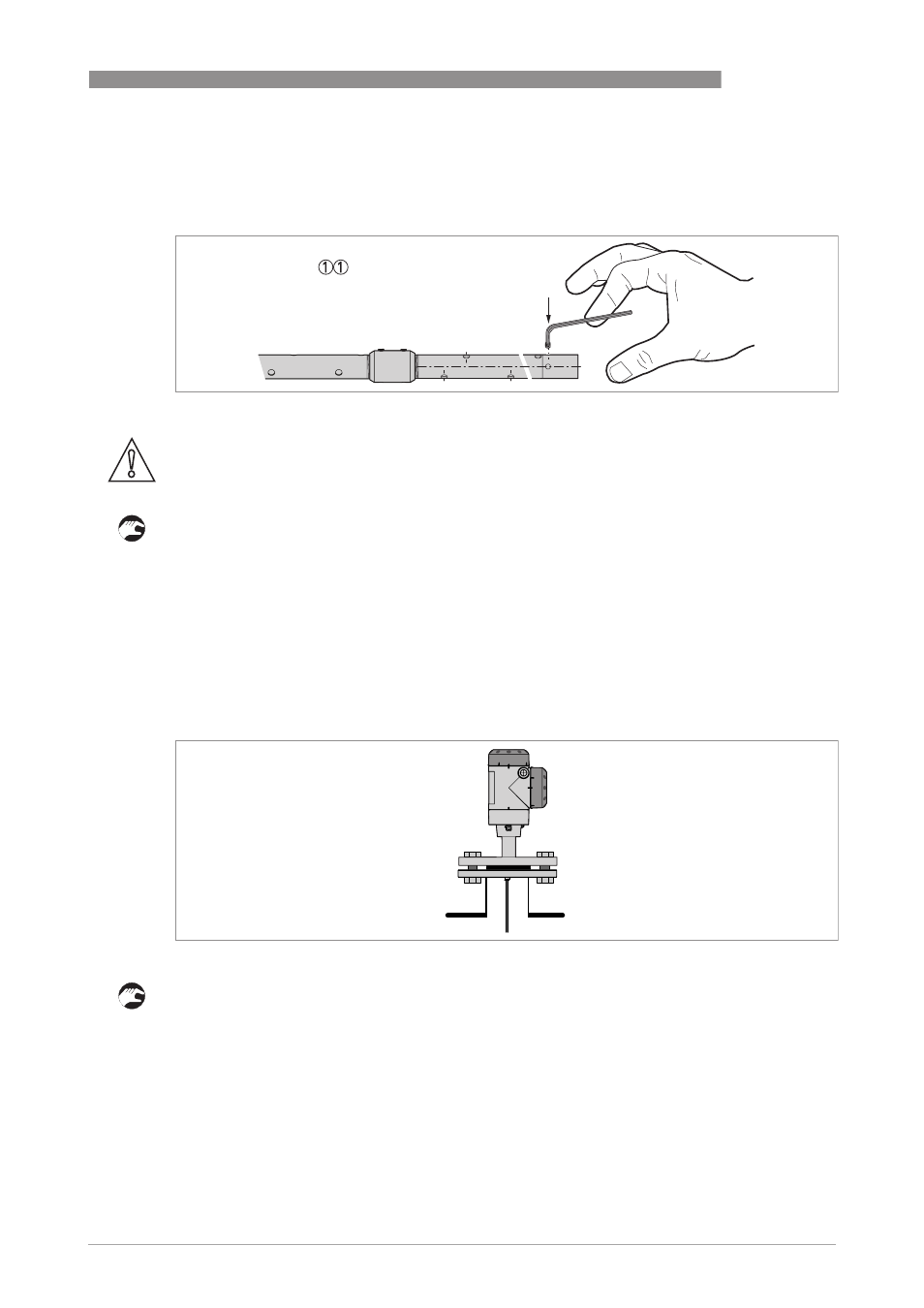

иcyнoк 2-28: Как собрать сегментированный коаксиальный сенсор: часть 3
Осторожно!
Если стопорный винт закручен недостаточно плотно, прибор будет выдавать ошибки в
измерениях.
P
иcyнoк 2-29: Фланцевое присоединение
