4
Эксплуатация
48
OPTIFLEX 2200 C/F
www.krohne.com
02/2014 - 4003468101 - QS OPTIFLEX2200-R03-ru
4.1
Общие примечания
Подробную информацию о настройке прибора смотрите в инструкции.
4.2
Цифровой графический дисплей
4.2.1
Расположение информации на экране локального дисплея
4.2.2
Назначение кнопок управления
P

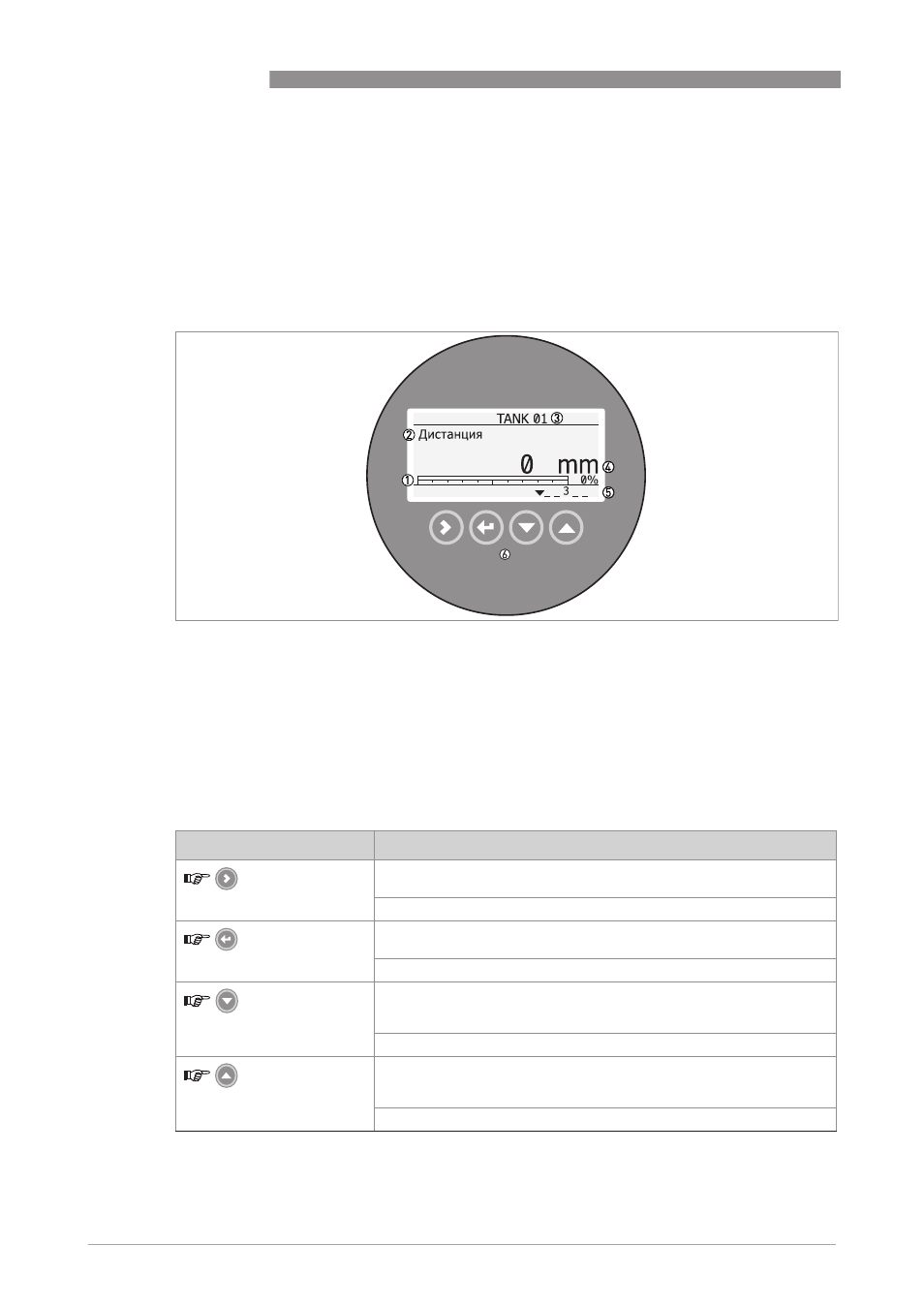

иcyнoк 4-1: Расположение информации на экране локального дисплея в стандартном режиме (режиме измерения)
1 Значение токового выхода в процентах (индикатор барограф и текст – показываются тогда, когда функция токового выхода
соответствует функции измеренного значения, отображаемой на экране в стандартном режиме)
2 Измеряемое значение (например, дистанция)
3 Индикатор состояния прибора (символы NE 107)
4 Место установки прибора (номер позиции)
5 Символ обновления данных измерения (символ появляется каждый раз, когда происходит обновление данных)
6 Измеряемое значение и единица измерения
7 Состояние прибора (маркеры)
8 Кнопки управления (смотри таблицу в следующем разделе)
Кнопка управления
Функция
[
Вправо]
Режим измерения: Войдите в пункт меню Информация (войдите в
режим настройки)
Режим настройки: Перемещение курсора вправо
[
Возврат / Выход]
Режим измерения: Изменение единиц измерения (м, см, мм, дюйм,
фут)
Режим настройки: Выход
[
Вниз]
Режим измерения: Изменение типа измерения (дистанция,
уровень, выход (%), выход (мА), преобразование, преобразование
незаполненного объема)
1
Режим настройки: Уменьшение значения или выбор параметра
[
Вверх]
Режим измерения: Изменение типа измерения (дистанция,
уровень, выход (%), выход (мА), преобразование, преобразование
незаполненного объема)
1
Режим настройки: Увеличение значения или выбор параметра
1 Если вы создали градуировочную таблицу объема и массы в пункте меню 2.8.1 INPUT TABLE (Ввод таблицы), в списке типов
измерений отразятся пункты "Conversion" (Преобразование) и "Ullage Conv". (Преобразование незаполненного объема).
