Электрический монтаж
3
41
OPTIFLEX 2200 C/F
www.krohne.com 02/2014 - 4003468101 - QS OPTIFLEX2200-R03-ru
3.2
Приборы невзрывозащищённого исполнения
3.3
Приборы взрывозащищённого исполнения

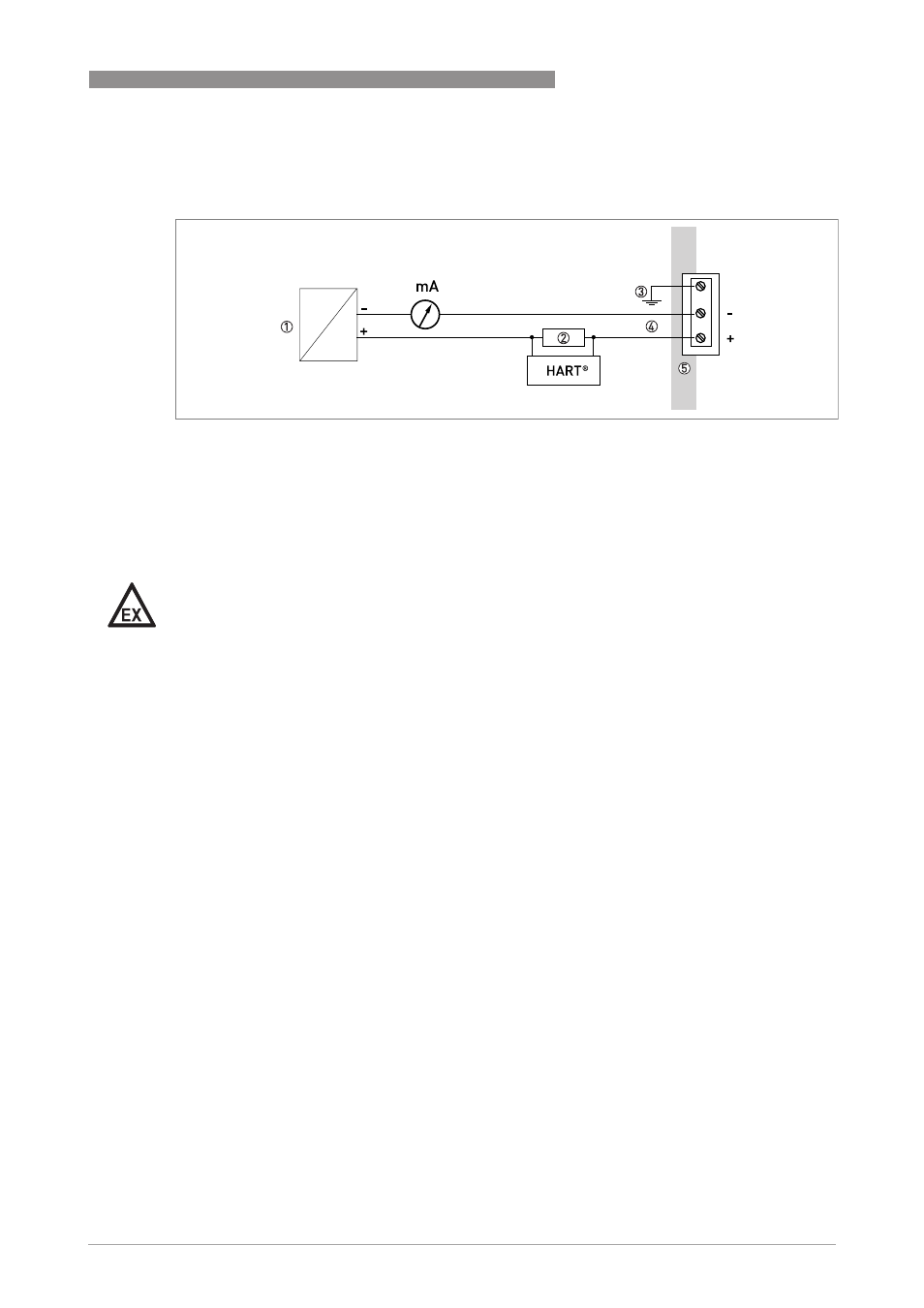

P иcyнoк 3-7: Электрическое подключение для невзрывозащищённых приборов
1 Источник питания
2 Резистор для связи по HART
® - протоколу
3 Опциональное подсоединение к клемме заземления
4 Выход: 12...30 ВDC при выходном токе 22 мА непосредственно на клеммах прибора
5 Устройство
Опасность!
Электрические данные приборов, эксплуатирующихся во взрывоопасных зонах, описаны в
соответствующих сертификатах взрывозащиты и дополнительных инструкциях (ATEX, IECEx,
cFMus, ...).
Данная документация имеется на компакт-диске, входящем в комплект поставки
прибора, или может быть бесплатно загружена с интернет-сайта изготовителя (Документация
и ПО)
