Электрический монтаж
3
39
OPTIFLEX 2200 C/F
www.krohne.com 02/2014 - 4003468101 - QS OPTIFLEX2200-R03-ru
• Установите крышку на корпус и нажмите вниз.
• Поверните крышку по часовой стрелке до тех пор, пока она полностью не остановится.
• Туго затяните стопорный винт.
3.1.2 Раздельное исполнение
Закройте крышку клеммного отсека

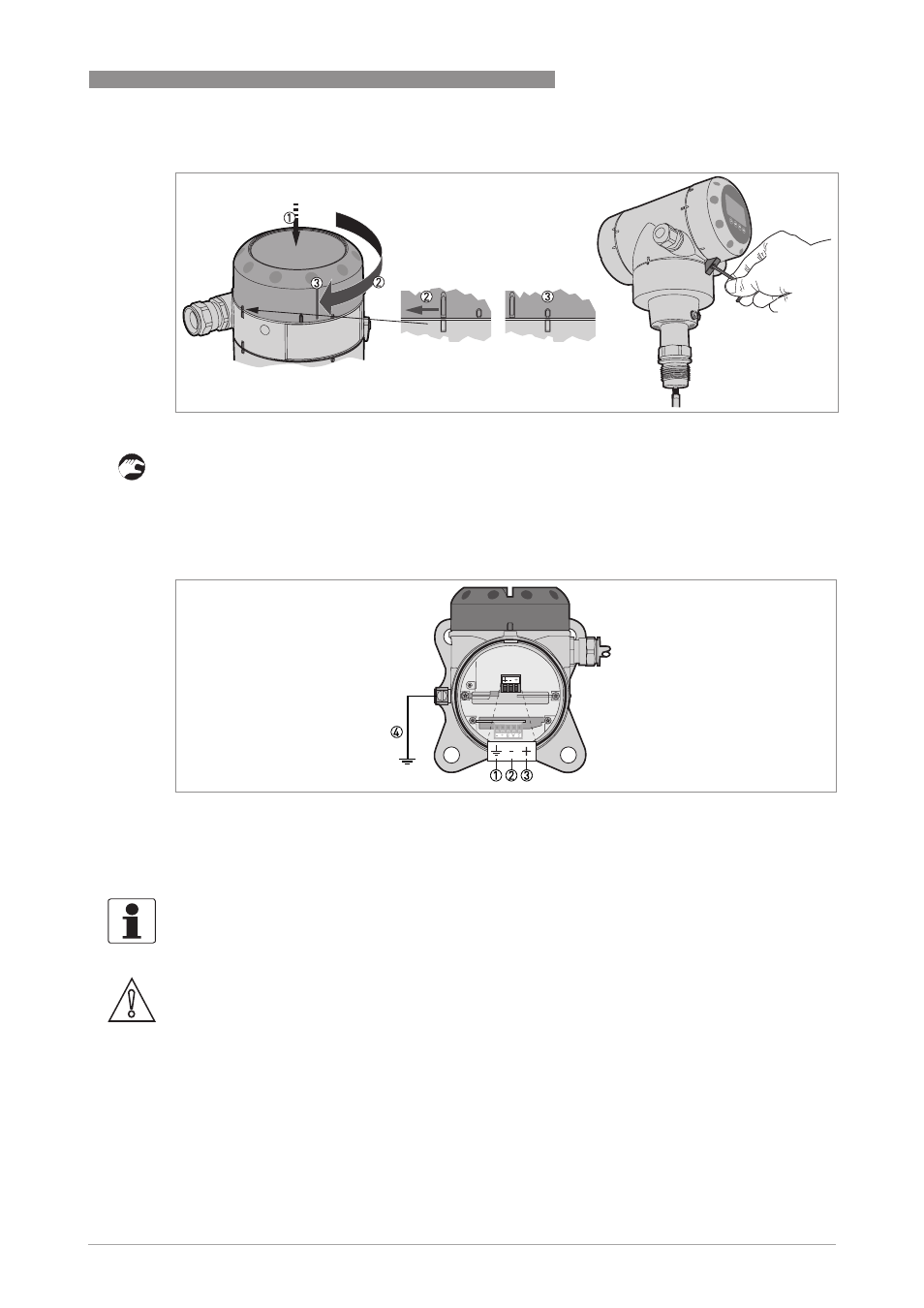

P иcyнoк 3-4: Как закрыть крышку клеммного отсека
Клеммы для электрического подключения
P иcyнoк 3-5: Клеммы для электрического подключения
1 Клемма заземления внутри корпуса (если кабель экранирован)
2 Токовый выход -
3 Токовый выход +
4 Месторасположение внешней клеммы заземления (в нижней части конвертора)
Информация!
Питание прибора осуществляется по токовому выходу. Клеммы токового выхода также
используются для обмена данными по HART
®
- протоколу.
Осторожно!
• Используйте кабели, соответствующие установленным кабельным вводам.
• Убедитесь в том, что ток источника питания не превышает 5 A или в том, что в цепи
питания прибора установлен предохранитель на 5 А.
• Убедитесь, что полярность подключения выполнена правильно. Если полярность будет
неправильной, то это не станет причиной повреждения прибора, однако, он не будет
работать.
