Электрический монтаж
3
45
OPTIFLEX 2200 C/F
www.krohne.com
02/2014 - 4003468101 - QS OPTIFLEX2200-R03-ru
3.6.3
Многоточечное подключение к промышленной сети
P

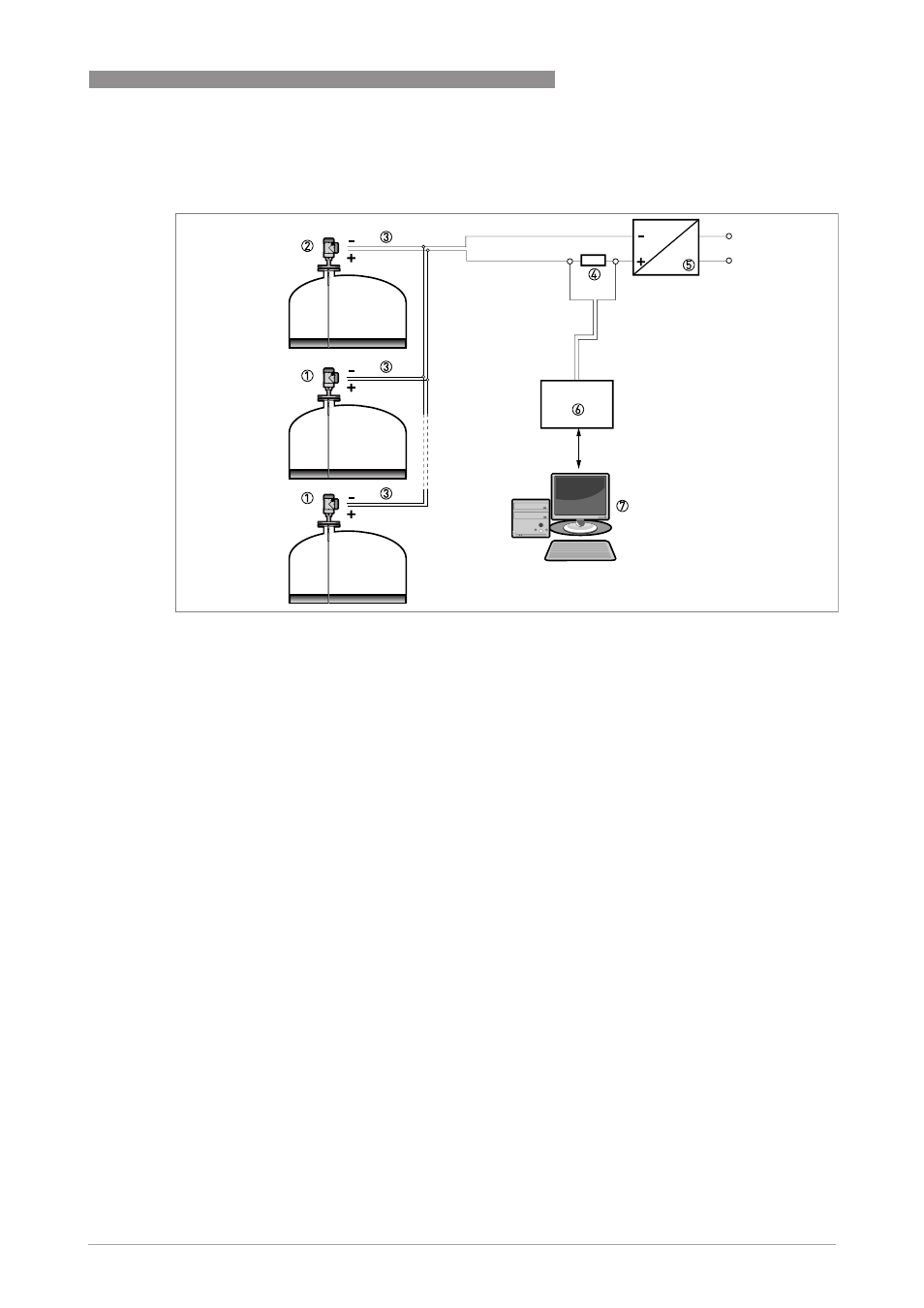

иcyнoк 3-12: Сеть с многоточечным подключением (для приборов невзрывозащищённого исполнения)
1 Адрес прибора (n+1 при многоточечном присоединении)
2 Адрес прибора (1 при многоточечном присоединении)
3 4 мА + HART
®
4 Резистор для связи по HART
®
-
протоколу
5 Источник питания
6 Модем HART
®
7 HART
®
коммуникационное устройство
