2
Монтаж
12
OPTIFLEX 2200 C/F
www.krohne.com
02/2014 - 4003468101 - QS OPTIFLEX2200-R03-ru
Для однотросовых и одностержневых сенсоров:
P

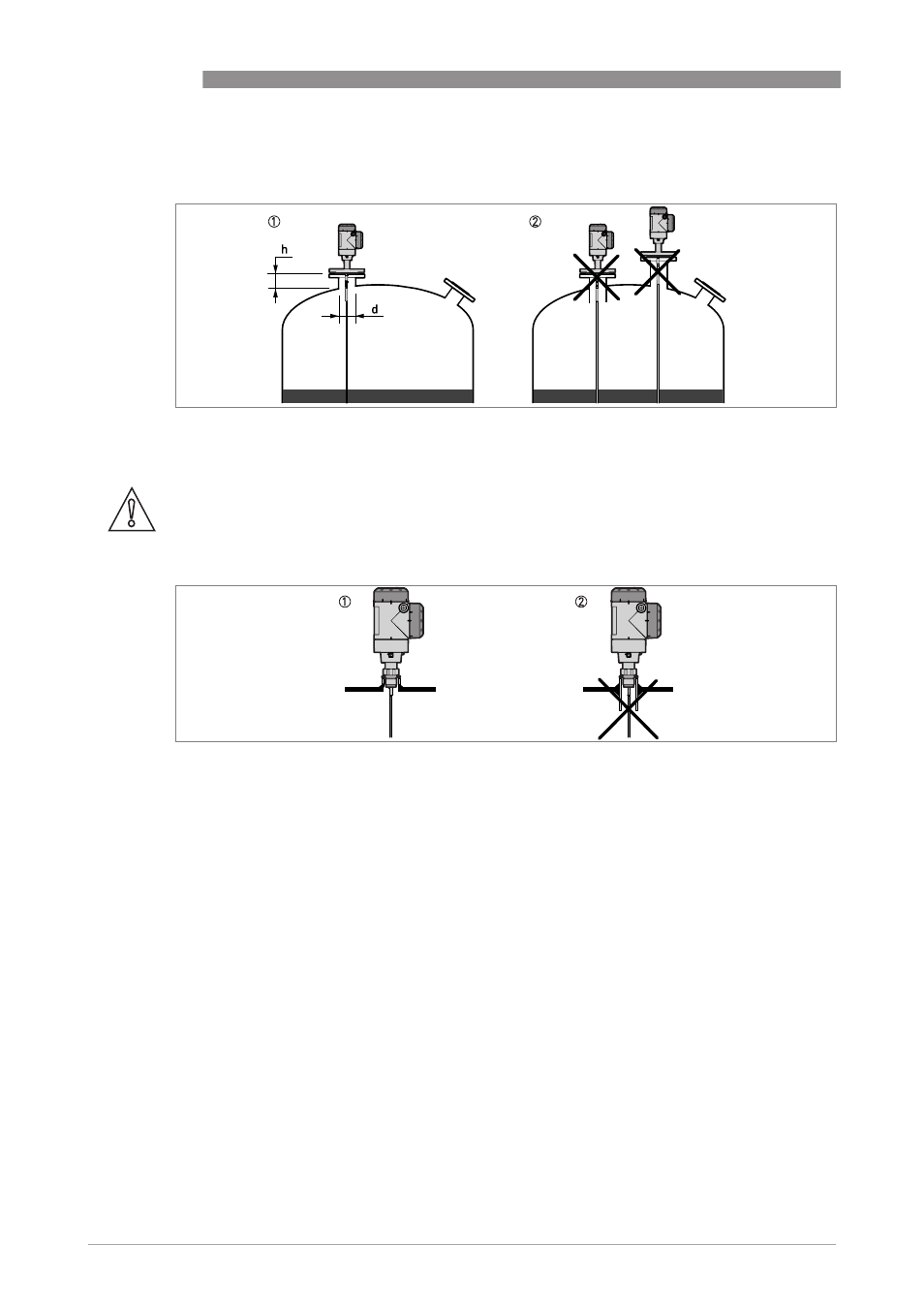

иcyнoк 2-10: Рекомендуемые размеры патрубка для одностержневых и однотросовых сенсоров
1 Рекомендуемые условия: h ≤ d, то, где h - высота патрубка резервуара и d - диаметр патрубка резервуара.
2 Конец патрубка не должен заступать в резервуар. Не устанавливайте прибор на высоком патрубке.
Осторожно!
Если устройство установлено на высоком патрубке, то убедитесь, что сенсор не касается его
стенок (закрепите конец сенсора...).
P
иcyнoк 2-11: Бобышки для резьбовых технологических присоединений
1 Рекомендуемая установка
2 Конец бобышки не должен заступать в резервуар.
