PROVISOIRE
9
08/07/10 - 300021343-001-C
UNO/2 200, 300, 400, 500 - UNO/1 200, 300, 400, 500
4.2.2

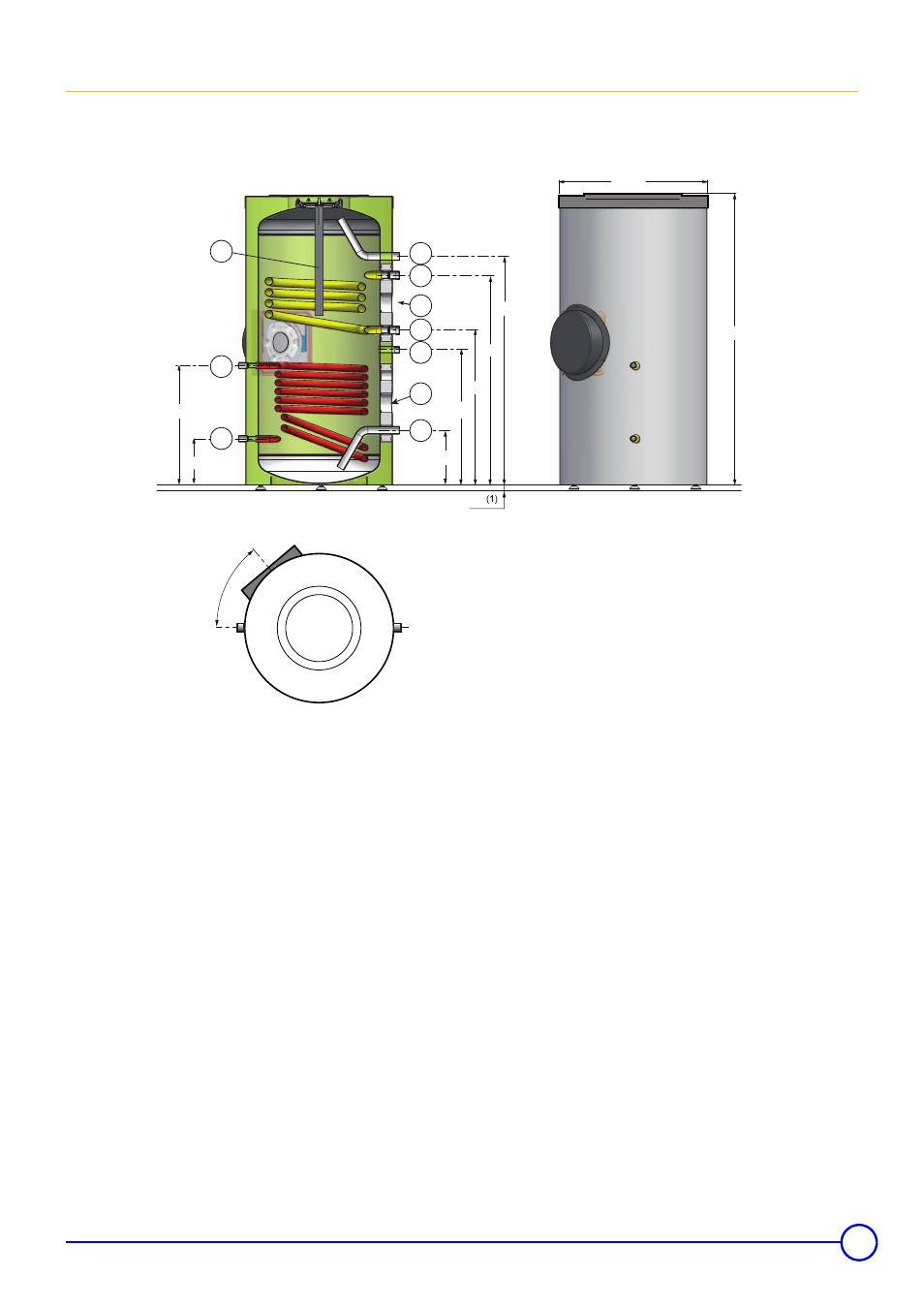

Основные размеры
UNO/2 200
(1) Диапазон регулировки : От 30 до 40 мм
C002648-A
188
50°
488
1180
Ø 600
223
30
1
2
3
4
5
6
7
9
8
10
935
858
633
553
Выход горячей санитарно-технической воды - G 1
Вход теплообменника первичного контура (котел) - G 1
Место для установки датчика ГВС
Выход теплообменника первичного контура (котел) - G 1
Циркуляция - G 3/4
Место для датчика солнечной установки
Вход холодной санитарно-технической воды - G 1
Анод
Вход теплообменника солнечной установки - G 3/4
Выход теплообменника солнечной установки - G 3/4
