PROVISOIRE
23
08/07/10 - 300021343-001-C UNO/2 200, 300, 400, 500 - UNO/1 200, 300, 400, 500
4.6 Гидравлическое подключение к котлу (только UNO/2 ...)
Z
См. инструкцию для котла.
Установка должна быть выполнена в соответствии с
действующими нормативными правилами и нормами, а также и
рекомендациями, приведенными в данной инструкции.
Перед тем, как приступить к гидравлическим подключениям
контура отопления и теплообменника водонагревателя горячей
санитарно-технической воды, необходимо промыть эти контуры,
чтобы удалить все частицы, которые смогли бы повредить
некоторые органы (предохранительный клапан, насосы,
клапаны...).

Между котлом и предохранительным клапаном не
должно быть никакого промежуточного запорного
органа с полным или частичным перекрытием.

Отопительные установки должны быть
спроектированы и выполнены таким образом, чтобы
исключить возможность попадания воды и присадок
из контура отопления в водопроводную сеть. В
соответствии с действующими нормами, для
заполнения контура отопления должен быть
установлен разделитель.
Проследить за тем, чтобы были установлены запорные краны
для перекрывания контура теплообменника. Это облегчит
проведение операций по техническому обслуживанию
водонагревателя или котла.
4.7 Электрическое подключение
4.7.1 Электрический нагревательный элемент (только UNO/1)

Эти операции должны выполняться квалифицированным
специалистом в соответствии с действующими нормами.
Z
См. инструкцию для электрического нагревательного
элемента.
4.7.2 Принцип действия
Работа резервного источника тепла управляется автономным
образом при помощи электромеханического термостата,
который подключен к электронагревательному элементу.
Временные интервалы пиковой нагрузки и отсутствия нагрузки
определяются автоматически.
Электрический нагревательный элемент включается только по
сигналу временного интервала отсутствия нагрузки, кроме
случая изменения установленного режима работы. См. ниже :
Принципиальная схема.

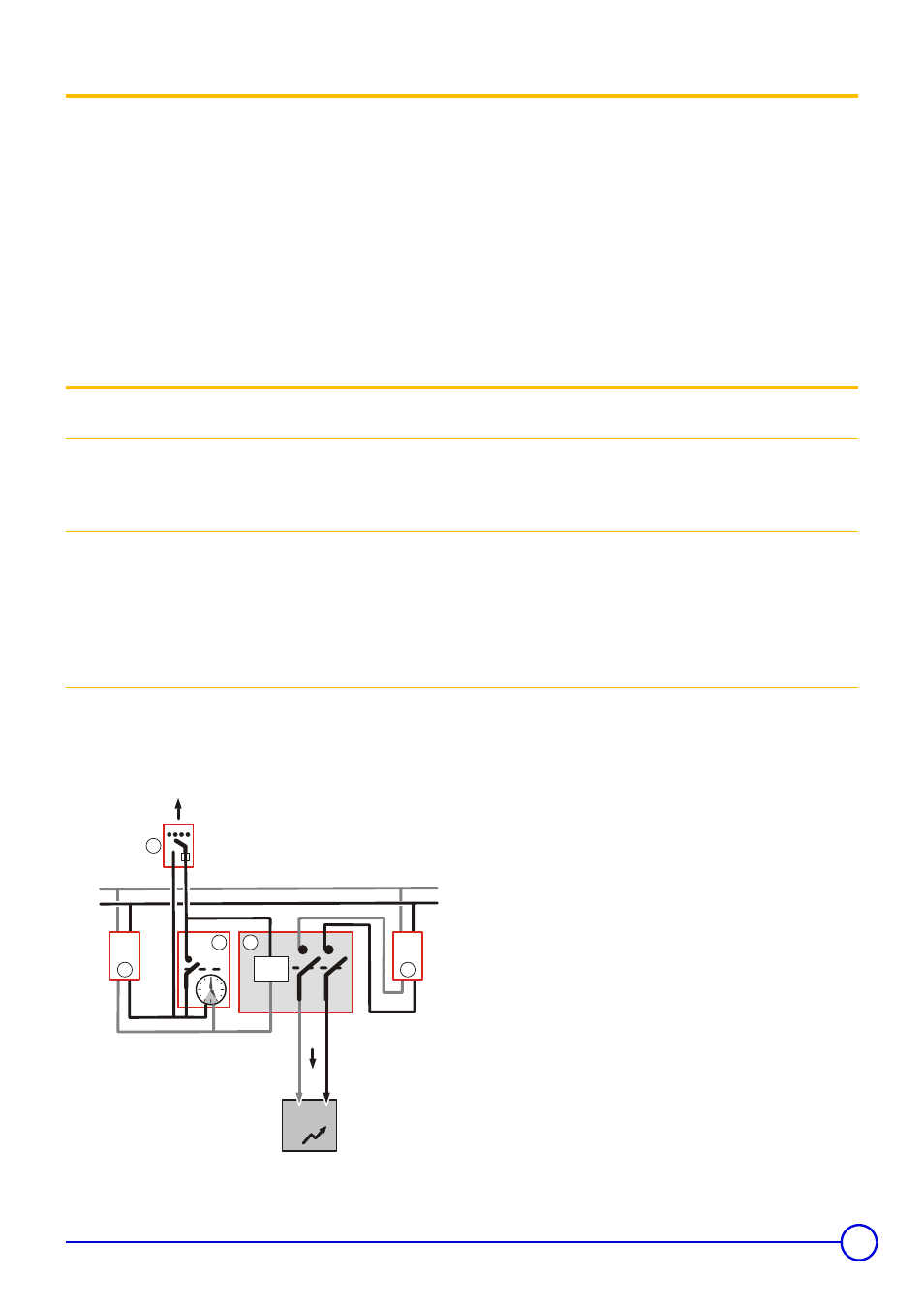

4.7.3 Принципиальная схема питания водонагревателя во временные периоды отсутствия нагрузки
с управлением включения нагрева на 2 часа днём
Чтобы значительно увеличить объём горячей санитарно-
технической воды для использования в течение суток, мы
рекомендуем управление по времени на 2 часа в течение дня
для программируемого реле, которое подключено параллельно
реле для временного интервала пиковой нагрузки.
 Контакт "временной интервал отсутствия нагрузки"
 Предохранитель
 Реле временного интервала пиковой нагрузки
 Суточный программатор : Временной интервал пиковой
нагрузки с 17 до 19 ч
4
M000804
N
L
N
20 A
1
2
3
R
N
2 A
2 230V
