PROVISOIRE
13
08/07/10 - 300021343-001-C
UNO/2 200, 300, 400, 500 - UNO/1 200, 300, 400, 500

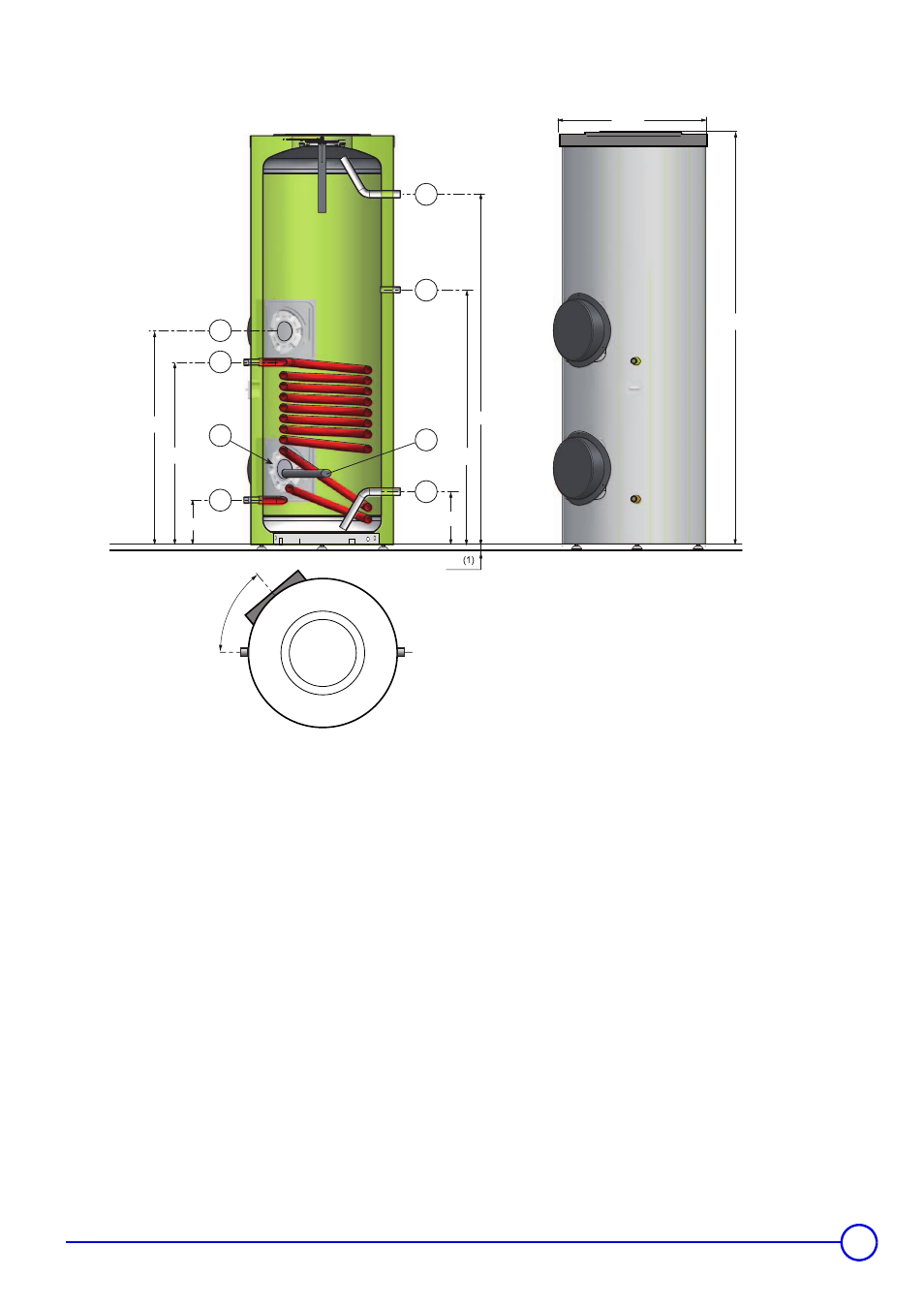

UNO/1 300
(1) Диапазон регулировки : От 30 до 40 мм
50°
C002647-B
Ø 600
1720
223
30
1
2
3
4
1475
1073
6
188
768
7
898
5
8
Выход горячей санитарно-технической воды - G 1
Циркуляция - G 3/4
Анод
Вход холодной санитарно-технической воды - G 1
Вход теплообменника солнечной установки - G 3/4
Место для датчика солнечной установки
Выход теплообменника солнечной установки - G 3/4
Место для установки электрического нагревательного элемента
