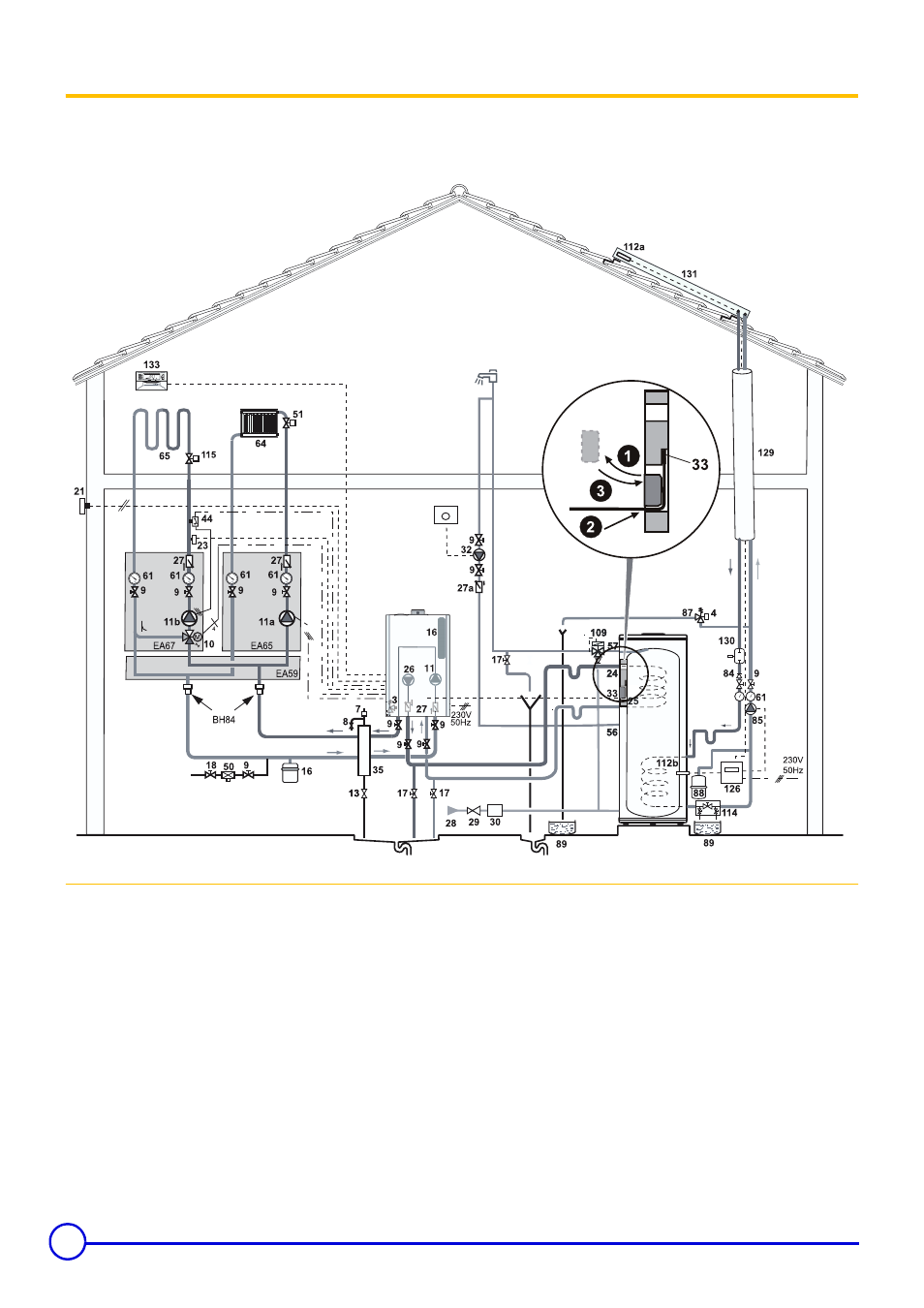

4.3 Гидравлическая схема
Пример 1 :
UNO/2 ... + Газовый настенный котел
3.
Предохранительный клапан 3 бар
4.
Манометр
7.
Автоматический воздухоотводчик
8.
Ручной воздухоотводчик
9.
Отсечной вентиль
10.
3-ходовой смесительный клапан
11.
Насос отопления
11a.
Электронный насос с автоматической регулировкой для
прямого контура отопления (подключается на
:
AUX панели
управления котла)
11b.
Насос для контура отопления со смесительным клапаном
(подключается на
:
дополнительного оборудования - платы
для смесиельного контура, ед. поставки FM 48)
13.
Промывочный вентиль
16.
Расширительный бак
17.
Сливной вентиль
18.
Заполнение контура отопления (Франция : с разделителем
согласно действующим нормам и правилам)
21.
Датчики наружной температуры
23.
Датчик температуры подающей линии после трехходового
смесителя
24.
Первичный вход теплообменника водонагревателя горячей
санитарно-технической воды
25.
Первичный выход теплообменника водонагревателя горячей
санитарно-технической воды
26.
Загрузочный насос
27.
Обратный клапан
27a.
Обратный клапан
28.
Вход холодной санитарно-технической воды
29.
Редуктор давления - Если питающее давление превышает 80%
калибровки клапана или группы безопасности (например, 5,5
бар для опломбированной группы безопасности при 7 бар),
редуктор давления должен быть установлен до
водонагревателя горячей санитарно-технической воды
