22
UNO/2 200, 300, 400, 500 - UNO/1 200, 300, 400, 500 08/07/10 - 300021343-001-C
PROVISOIRE
„ Расчет размеров
Группа безопасности и ее подсоединение к водонагревателю
горячей санитарно-технической воды должны быть, по крайней
мере, того же диаметра, что подводящий трубопровод холодной
санитарно-технической воды водонагревателя.
Никакой запорный орган не должен находиться между клапаном
или группой безопасности и водонагревателем.
Отводящий трубопровод группы безопасности должен иметь
постоянный и достаточный наклон, а его сечение должно быть, по
крайней мере, равно сечению выхода группы безопасности (это
позволит избежать торможения стекания воды в случае повышения
давления).
Дренажный трубопровод клапана или группы безопасности не
должен быть перекрыт.
`
Германия
Определить размеры предохранительного клапана в
соответствии с нормами DIN 1988 :
Установить предохранительный клапан выше водонагревателя,
чтобы предотвратить слив водонагревателя в течение работ
Установить сливной вентиль в нижней точке водонагревателя.
„ Подключение холодной санитарно-
технической воды
Детали, используемые для подключения подачи холодной воды,
должны отвечать действующим правилам и нормам данной
страны. Предусмотреть обратный клапан на контуре холодной
санитарно-технической воды.
„ Запорные вентили
Гидравлически изолировать первичный и вторичный контуры
запорными вентилями, чтобы облегчить операции по
техническому обслуживанию водонагревателя. Это позволит
выполнять техническое обслуживание бака водонагревателя и
его частей, не опорожняя всю установку.
Эти вентили позволят изолировать водонагреватель во время
контроля под давлением герметичности отопительной
установки, если испытательное давление превышает
допустимое рабочее давление водонагревателя.

Если распределительные трубопроводы выполнены
из меди, то установить втулку из стали, чугуна или
изолирующего материала между выходом горячей
санитарно-технической воды водонагревателя и
трубопроводом для предотвращения любой коррозии
на уровне соединения.
„ Редуктор давления
Если питающее давление превышает 80% калибровки клапана
или группы безопасности (например, 5,5 бар для
опломбированной группы безопасности при 7 бар), редуктор
давления должен быть установлен до водонагревателя горячей
санитарно-технической воды. Установите редуктор давления
после водяного счетчика для того, чтобы было одинаковое
давление во всех трубопроводах установки.
„ Контур циркуляции горячей санитарно-
технической воды
Для обеспечения подачи горячей воды с момента открытия
кранов можно установить контур циркуляции между точками
разбора и трубопроводом рециркуляции водонагревателя
горячей санитарно-технической воды.
„
Меры, необходимые для предотвращения
обратного течения горячей воды
Предусмотреть обратный клапан на контуре холодной
санитарно-технической воды. В случае, когда водонагреватель
закрыт, обратный клапан должен быть легко доступен.
„
Защита от легионелл
Только для UNO/1 500 - UNO/2 500.

В соответствии с постановлением от 30 ноября 2005
года "Защита от легионелл", для всех
водонагревателей с объёмом более 400 литров
необходимо один раз в день подогревать верхнюю
часть водонагревателя, предназначенную для
подключения солнечных коллекторов, до
температуры не менее 60 °C. Продолжительность
нагрева должна составлять не менее 1 часа.

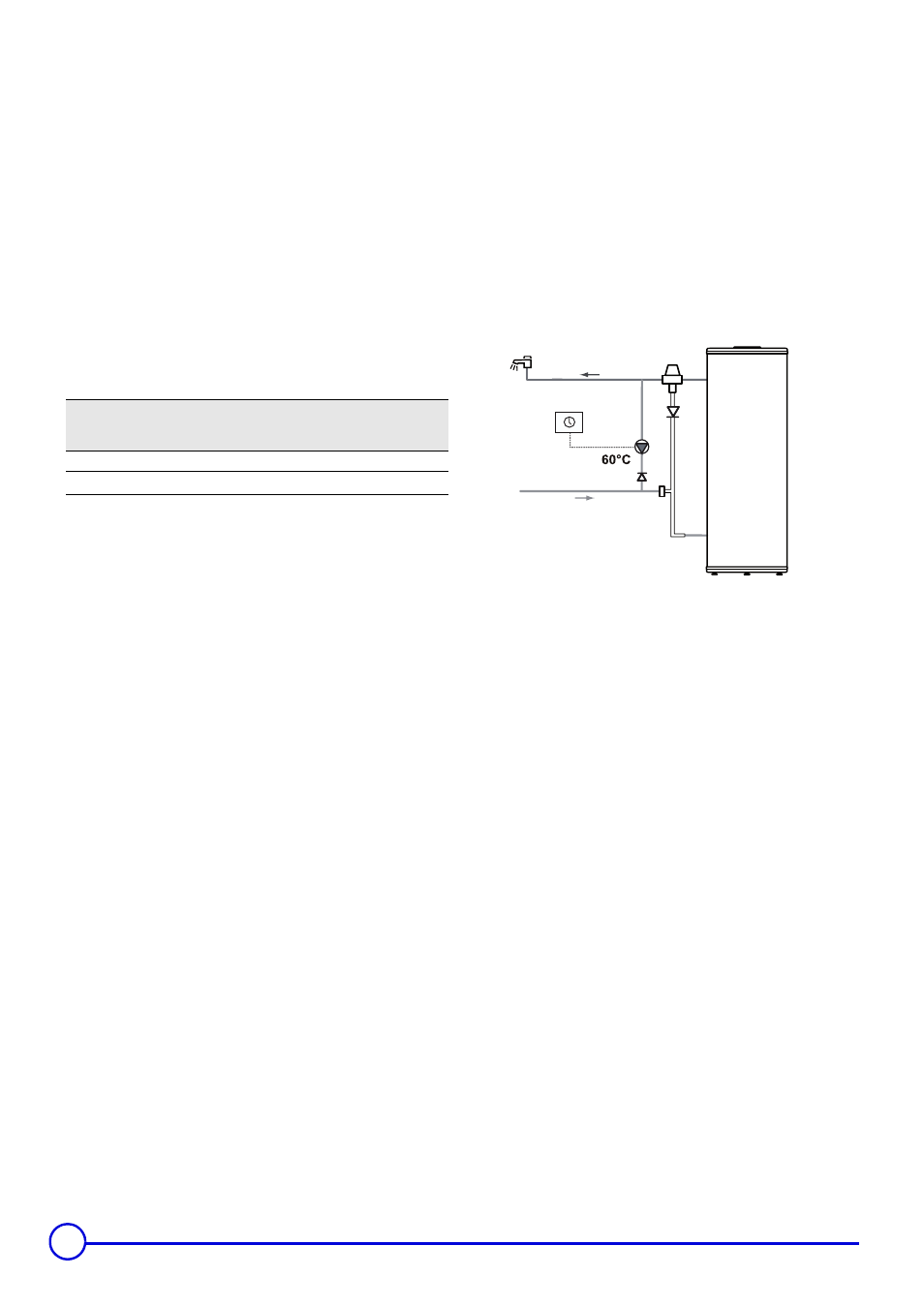

Мы Вам рекомендуем, чтобы насос работал в то же время, что и
резервный источник тепла, то есть 2 часа каждый день.
Для выполнения этой рекомендации мы рекомендуем Вам
установить насос так, как показано на приведенной выше
гидравлической схеме.
Чтобы в зоне водонагревателя, куда подсоединяются
солнечные коллекторы,была температура не менее 60 °C,
необходимо иметь котёл мощностью не менее 10 кВт.
Чтобы свести до минимума риск ожога :
- В туалетных комнатах максимальная температура горячей
санитарно-технической воды в точках водоразбора - 50 °C
(рекомендуется использовать второй термостатический
смеситель),
- для других помещений максимальная температура горячей
санитарно-технической воды в точках водоразбора - 60 °C.
Объем
л
Размер клапана
Минимальный размер входного
подсоединения
Мощность нагрева
kW (макс.)
< 200 R или Rp 1/2 75
200 J 1000 R или Rp 3/4 150
