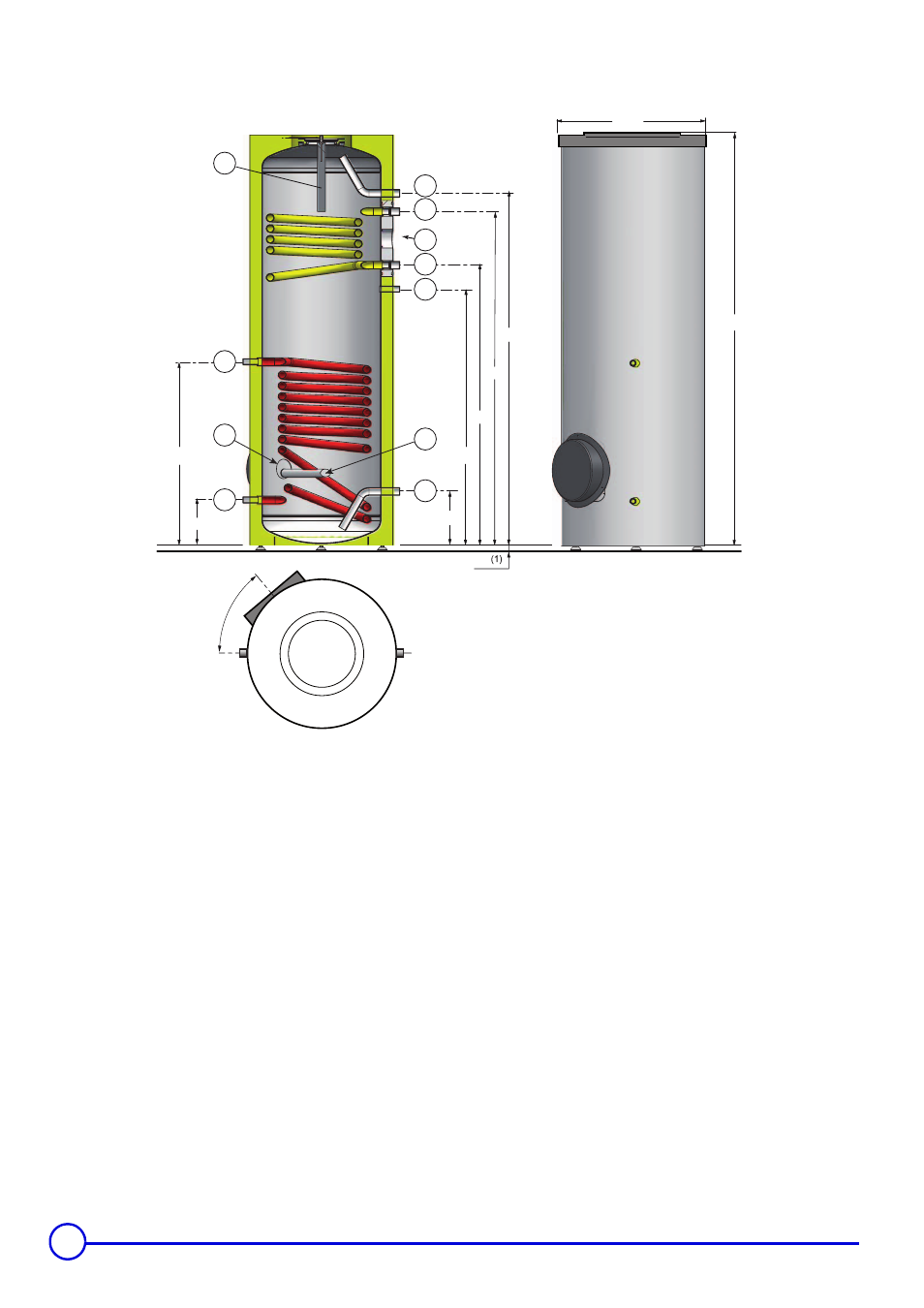

UNO/2 200, 300, 400, 500 - UNO/1 200, 300, 400, 500
08/07/10 - 300021343-001-C
PROVISOIRE
UNO/2 300
(1) Диапазон регулировки : От 30 до 40 мм
C002649-A
50°
188
223
30
1
2
3
4
5
6
7
1073
1073
1073
1475
1720
1398
1173
1073
768
8
10
11
Ø 600
9
Выход горячей санитарно-технической воды - G 1
Вход теплообменника первичного контура (котел) - G 1
Место для установки датчика ГВС
Выход теплообменника первичного контура (котел) - G 1
Циркуляция - G 3/4
Анод
Вход холодной санитарно-технической воды - G 1
Анод
Вход теплообменника солнечной установки - G 3/4
Место для датчика солнечной установки
,
Выход теплообменника солнечной установки - G 3/4
