5.3 Первичный контур солнечной установки
5.3.1
Промывка
Рекомендации
Во время ввода в эксплуатацию тщательно промыть солнечную
установку, чтобы удалить из неё окалину, отложения и остатки
флюса.
Солнечная установка должна быть спроектирована
таким образом, чтобы полный слив солнечных
коллекторов был невозможен. Незамерзающий
теплоноситель добавляется в смеси. Таким образом,
обязательно промывать и заполнять солнечную
установку с теплоносителем.
Использовать электрический насос для промывки и
заполнения. Ручной насос не подходит.
Рекомендация : Использовать системы De Dietrich для
промывки и заполнения с нагнетающим насосом 230 V,
минимальной мощностью 800 W, с высотой напора 40 m.
- Длительность промывки : минимум 10 минут.
- Промывочная жидкость : Теплоноситель.
В процессе промывки попеременно открывать и закрывать
обратные клапаны. Это обеспечит полную промывку контура
солнечных коллекторов.
Не выполнять промывку при наличии прямого
солнечного освещения (образование пара) или есть
риск размораживания (опасность повреждения) !

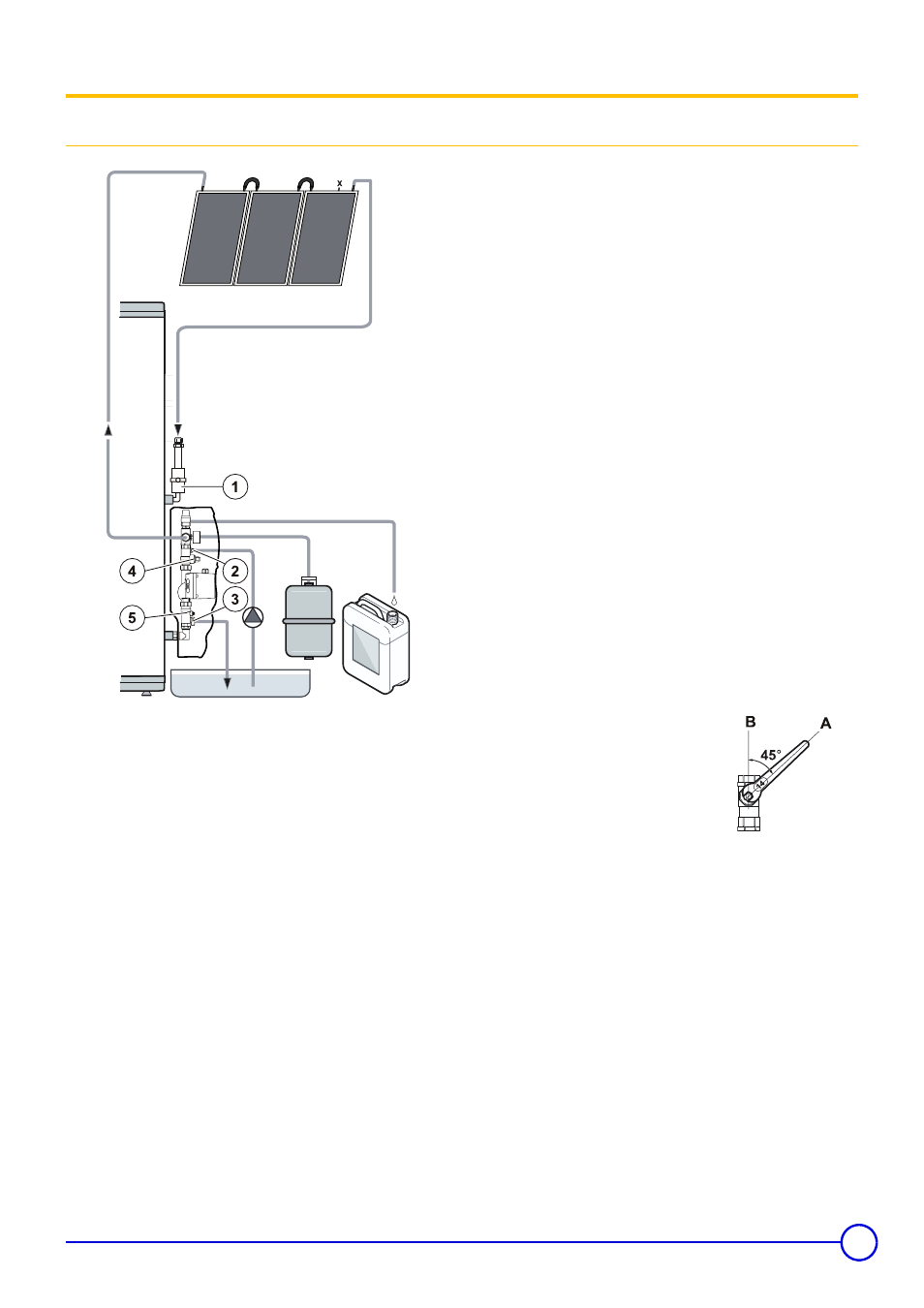

Обратный клапан
Обратный клапан встроен в шаровый
клапан и имеет давление открывание
200 mm водяного столба.
1. Обратные клапаны должны быть
открыты в случае промывки,
заполнения или удаления воздуха из
солнечной установки. Для их
открывания использовать рожковый
гаечный ключ на 14 mm и открыть кран наполовину. Шар
крана приподнимает обратный клапан (45°).
2. Во время работы установки шаровые краны должны быть
полностью открыты.
Обратный клапан работает в том случае, если шаровый кран
находится в открытом положении.
Дегазационная камера
Кран для заполнения и слива (Обратная
линия)
Кран для заполнения и слива (Подающая
линия)
Обратный клапан
Шаровой кран
X
Датчики
M001705-A
M001706-A
