UNO/2 200, 300, 400, 500 - UNO/1 200, 300, 400, 500
4.4.2
Подключение солнечных коллекторов

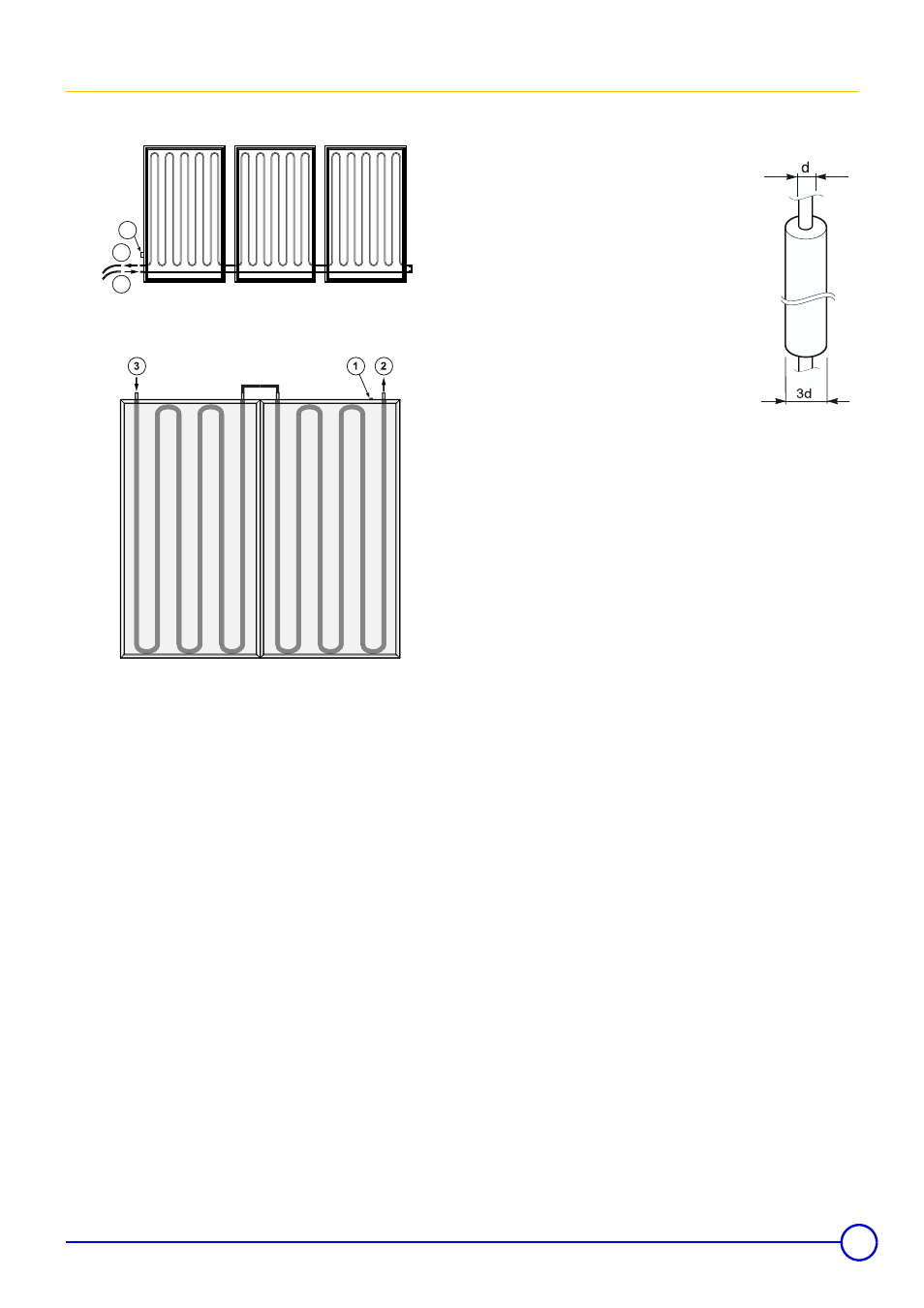

Плоские солнечные коллекторы Dietrisol PRO
Плоские солнечные коллекторы NEO
При помощи набора для подключения можно подсоединить
подающую линии
и обратную линию
напрямую к
поднимающимся трубопроводам. Патрубки подающей и
обратной линии расположены на одной стороне солнечного
коллектора. Следить за тем, чтобы не перепутать подающую и
обратную линии.
В случае, если подающая и обратная линии были
перепутаны, то измеряемая системой регулирования
температура
будет
отличаться
от
реальной
температуры в солнечных коллекторах.
Датчик
должен быть всегда установлен на стороне
подающей линии.
Z
Для установки и гидравлического подключения солнечных
коллекторов см. соответствующую инструкцию для них.
Изоляция трубопроводов
`
Существующая - для "Duo-Tube"
(дополнительное оборудование).
В случае использования других медных
трубопроводов, теплоизоляция должна
быть :
- Устойчивая к постоянным высоким
температурам (до 150 °C) в зоне
коллектора и в горячей зоне подающей
линии, а также до -30 °C.
- Устойчивой к ультрафиолету и к
погодным явлениям в зоне крыши.
- Предпочтительна
герметичная
и
бесшовная теплоизоляция.
- Толщина теплоизоляции должна быть
равна диаметру трубы с коэффициентом
К = 0.04 W/mK.
Уменьшение теплоизоляции на 50 % допустимо при
прохождении через крышу или через стены.
`
Рекомендуемые материалы для температур максимум
150 °C
- Duo-Tube от De Dietrich
- Armaflex HT
- Минеральная вата
- Стекловата
Чтобы защитить теплоизоляцию от механических
повреждений, ударов клюва птиц и ультрафиолета,
необходимо предусмотреть дополнительную обкладку
теплоизоляции в зоне крыши, которая представляет
собой футляр из листа алюминия. Эта дополнительная
обкладка должна быть загерметизирована при помощи
силикона.
M001198
1
2
3
M001689-A
