Руководство пользователя
4. Управление через WEB- Браузер
37
www.qtech.ru

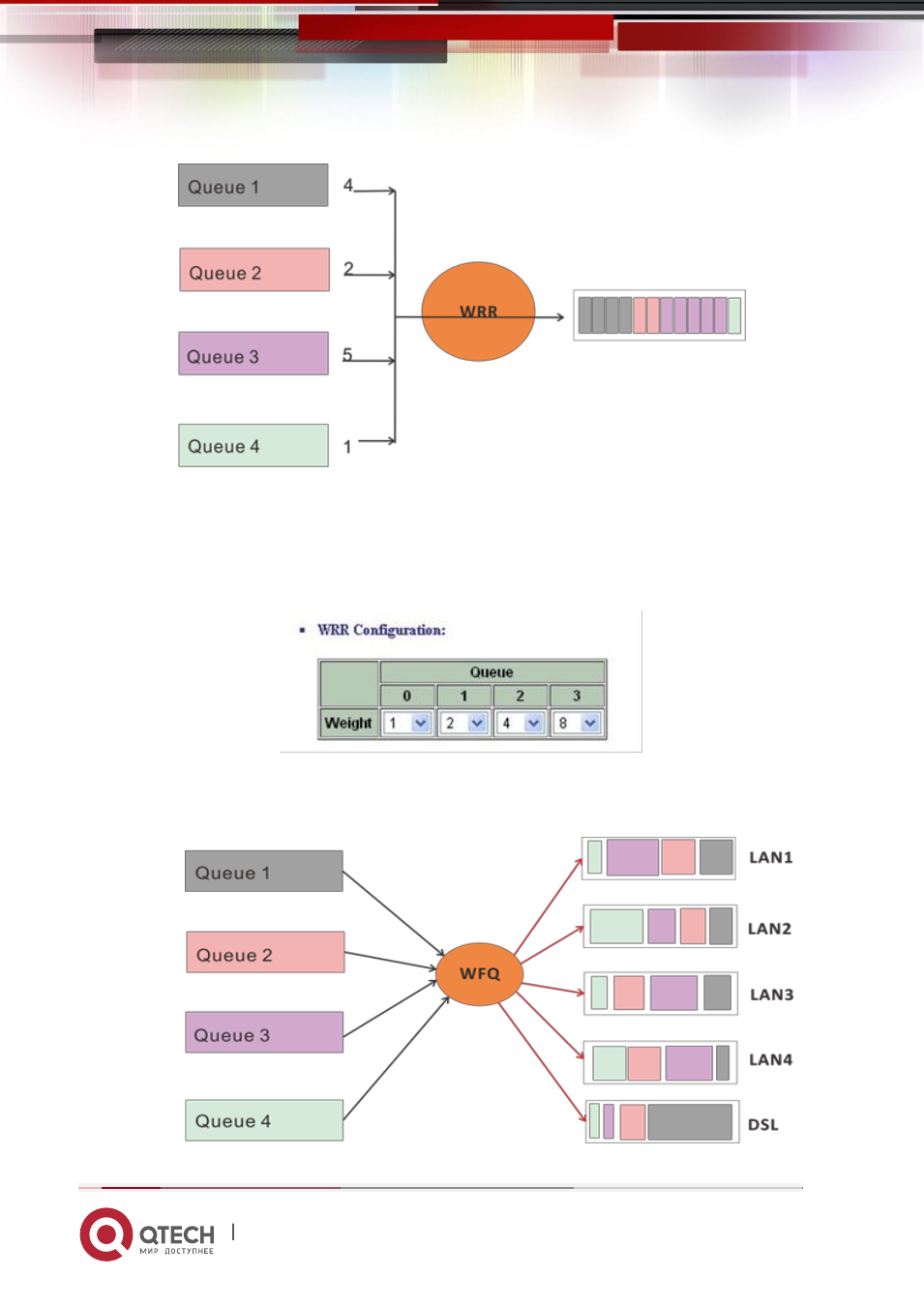

Рисунок 26
Если пользователь выбирает “Type 1” в “Scheduling Configuration”, то информацию в
разделе "Конфигурация WRR" секции должны быть заполнены. Пользователи могут
назначать веса от 1 до 15 для каждой очереди.
Рисунок 27
WFQ конфигурация: каждому из портов и их типу очереди можно установить
полосу пропускания, как показано на рисунке 28.
Рисунок 28
LAN 1 20, LAN 2 15, LAN 3…
LAN 1 20, LAN 2 15, LAN 3…
LAN 1 40, LAN 2 10, LAN 3…
LAN 1 5, LAN 2 30, LAN 3…
