Руководство пользователя
2. Сведения о модеме
11
www.qtech.ru
2.2. Задняя панель

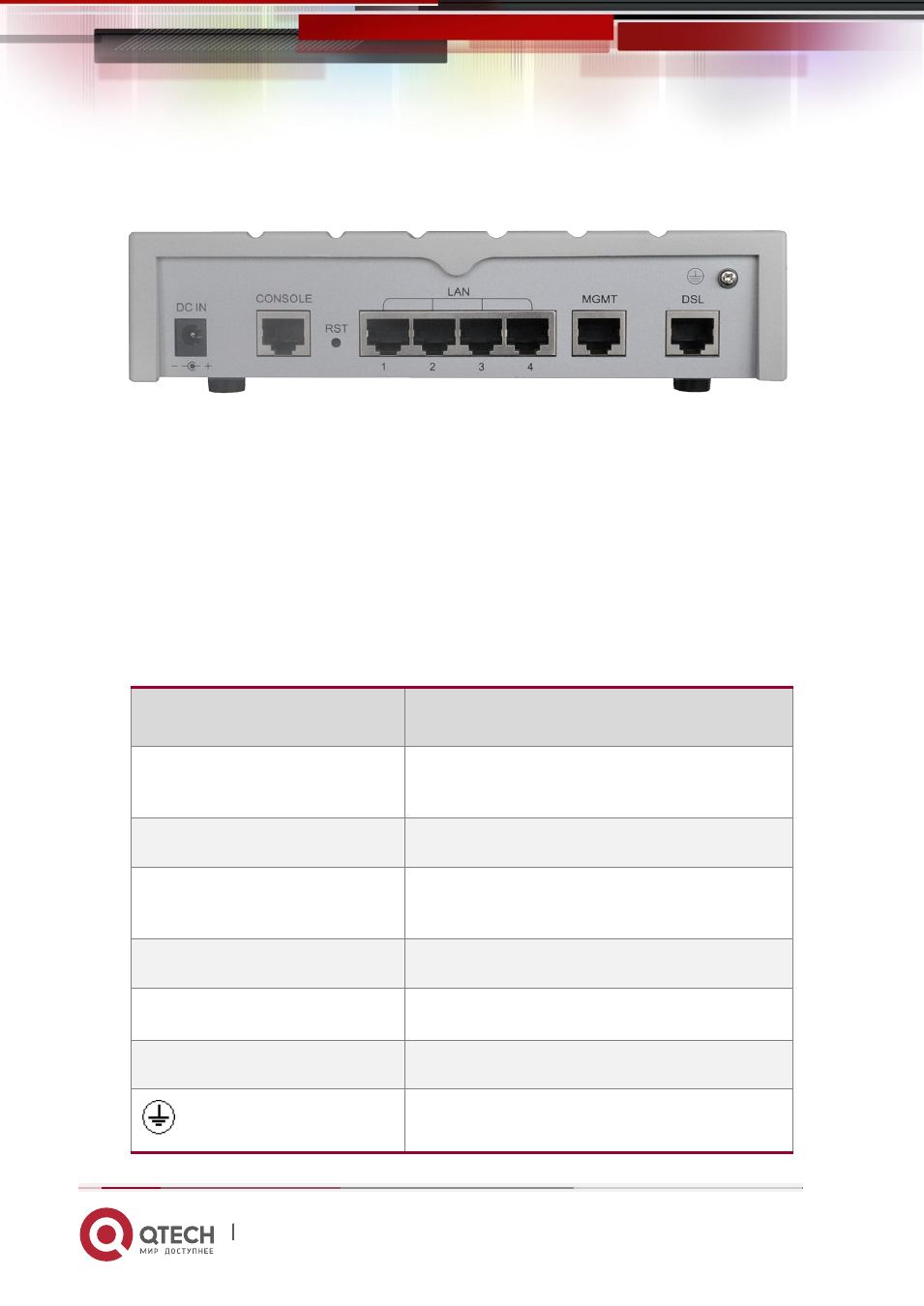

Рисунок 4 – задняя панель
На задней панели размещены разъемы питания для постоянного тока, разъёмы RJ-45
для консольного кабеля и Ethernet кабеля ( RJ-48C ), RJ-45 для DSL линий, RJ-45 для DSL
порта MGMT.
В таблице 2 описаны функции разъемов модема:
Таблица 2
Название разъема
Описание
DC-IN
Вход питания: диапазон от 9В до 24
постоянного тока.
CONSOLE
Консольный порт конфигурации
RST
Кнопка перезапуска и возврата к заводским
настройкам
LAN (1,2,3,4)
Порты LAN 10/100BaseT
MGMT
Порт управления
DSL
Порт WAN G.SHDSL.bis
Клемма заземления / Защитное заземление
