Описание портов, Порт wan, Порты lan и mgmt – Инструкция по эксплуатации QTECH G.SHDSL.bis (QFC-PS4APC1-2W (4W,8W) v.1)
Страница 14
Руководство пользователя
2. Сведения о модеме
14
www.qtech.ru
2.4. Описание портов
2.4.1 Порт WAN

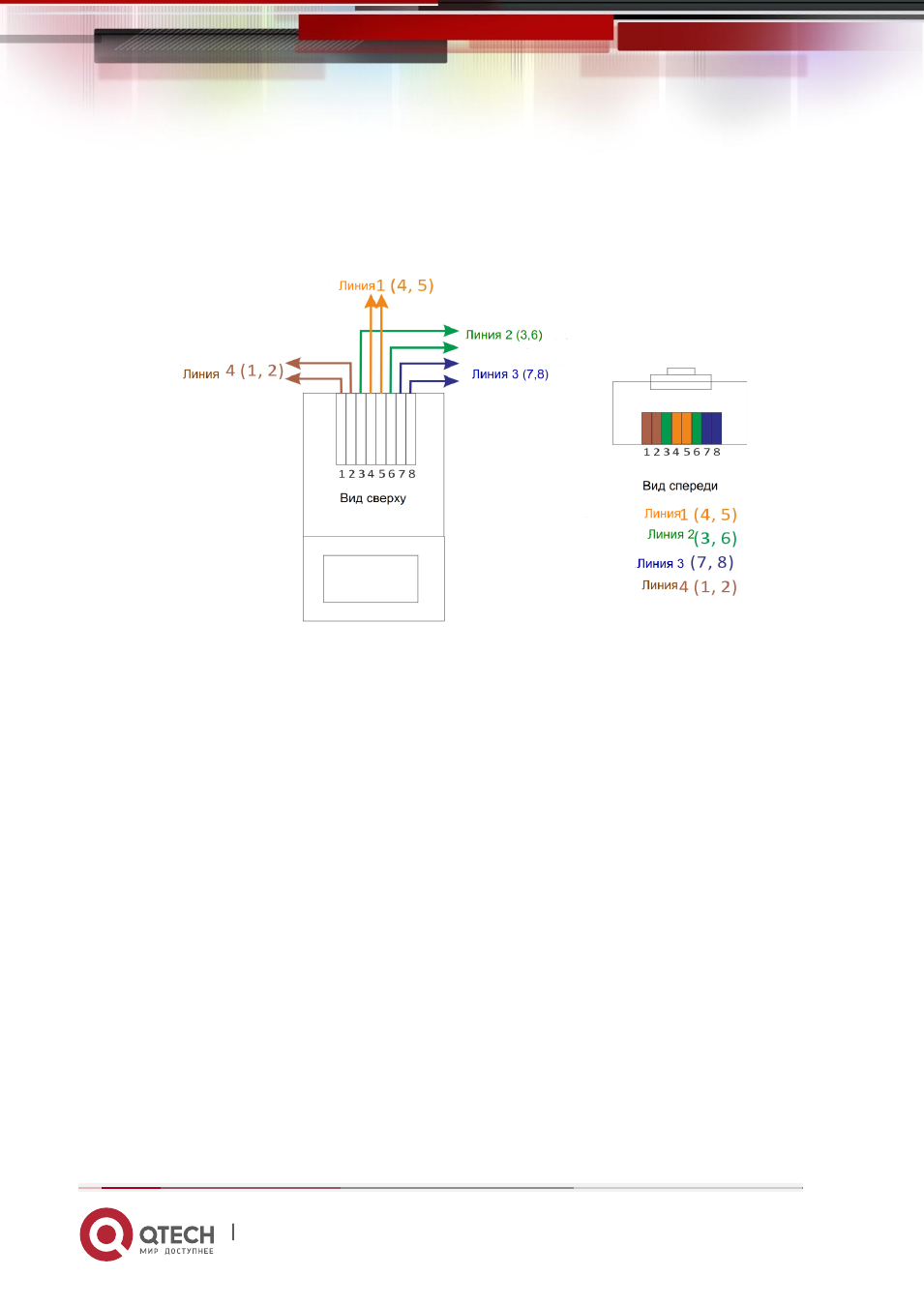

Рисунок 5
Для QFC-PS4APC1-2W v.1 используется линия 1.
Для
QFC-PS4APC1-4W v.1 используется линия 1,2.
Для
QFC-PS4APC1-8W v.1 используется линия 1,2,3,4 .
2.4.2 Порты LAN и MGMT
Модем имеет четыре LAN порта и один Ethernet порт MGMT. Эти порты поддерживают
автоматическое согласование скорости передачи и автоматического определения типа
кабеля. Скорость передачи на портах может быть 10Mбит\с или 100Mбит\с в дуплексном
или полудуплексном режиме. Порты с функцией автосогласования могут определять и
настраивать оптимальную скорость Ethernet (10/100 Mбит\с), дуплексный режим (полный
дуплекс или полудуплекс) подключенного устройства. Автоматическое определение типа
кабеля (auto-MDI/MDI-X), порты автоматически работают с прямым или перекрестным
Ethernet кабелем.
