Руководство пользователя
4. Управление через WEB- Браузер
29
www.qtech.ru
4.3.2.1 Настройка тегированных VLAN

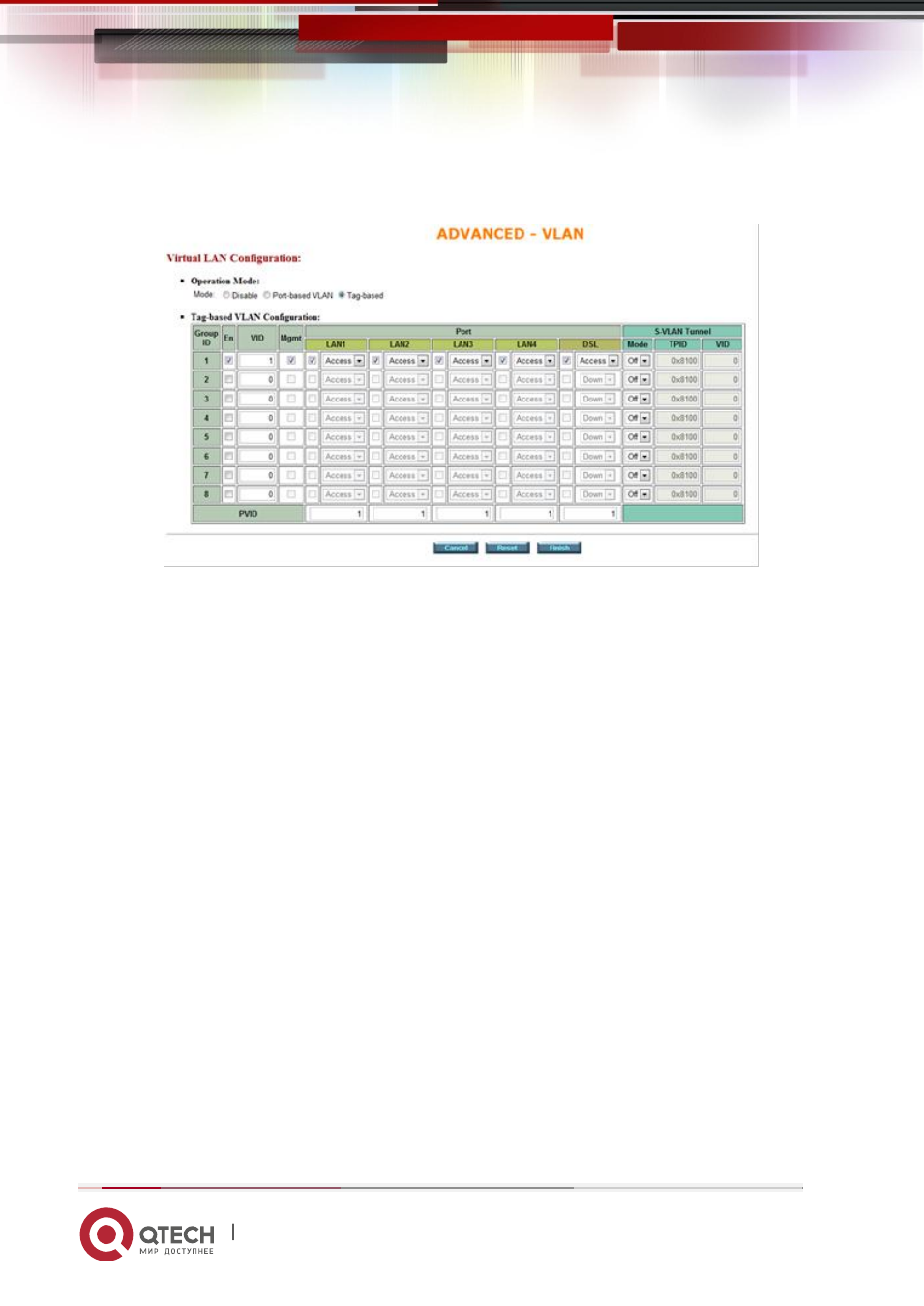

Рисунок 17
En: установить, если необходимо применить данную опцию.
VID: VLAN ID
MGMT: установить, если необходимо управление модемом.
Port: включение интерфейсов LAN1, LAN2, LAN3, LAN4, и DSL. Включить, если интерфейс
необходим в работе.
Access: команда позволяет интерфейсу передавать все пакеты данных
Trunk: команда позволяет пропускать интерфейсу пакеты данных только с метками
(тегами)
VLAN ID Hybrid: команда позволяет интерфейсу принимать пакеты данных с
установленным VLAN ID - PVID. Если пакет не содержит VLAN ID, то пакет данных не
будет принят.
Tunnel: команда выбора режима Q-in-Q.
S-VLAN Tunnel: эта команда для раздела “Tunnel”.
Mode: выбор режима “Q-in-Q” или “VLAN mapping”.
TPID: идентификатор протокола тега, 16-битовое поле установлено в значение 0x8100
(типичное значение) для идентификации кадров, IEEE 802.1Q с метками кадра. Обратите
внимание: когда вы выбираете "Mapping", вы не можете изменить это значение.
VID: VLAN ID.
