Руководство пользователя
4. Управление через WEB- Браузер 28
www.qtech.ru
4.3.2 Конфигурирование VLAN

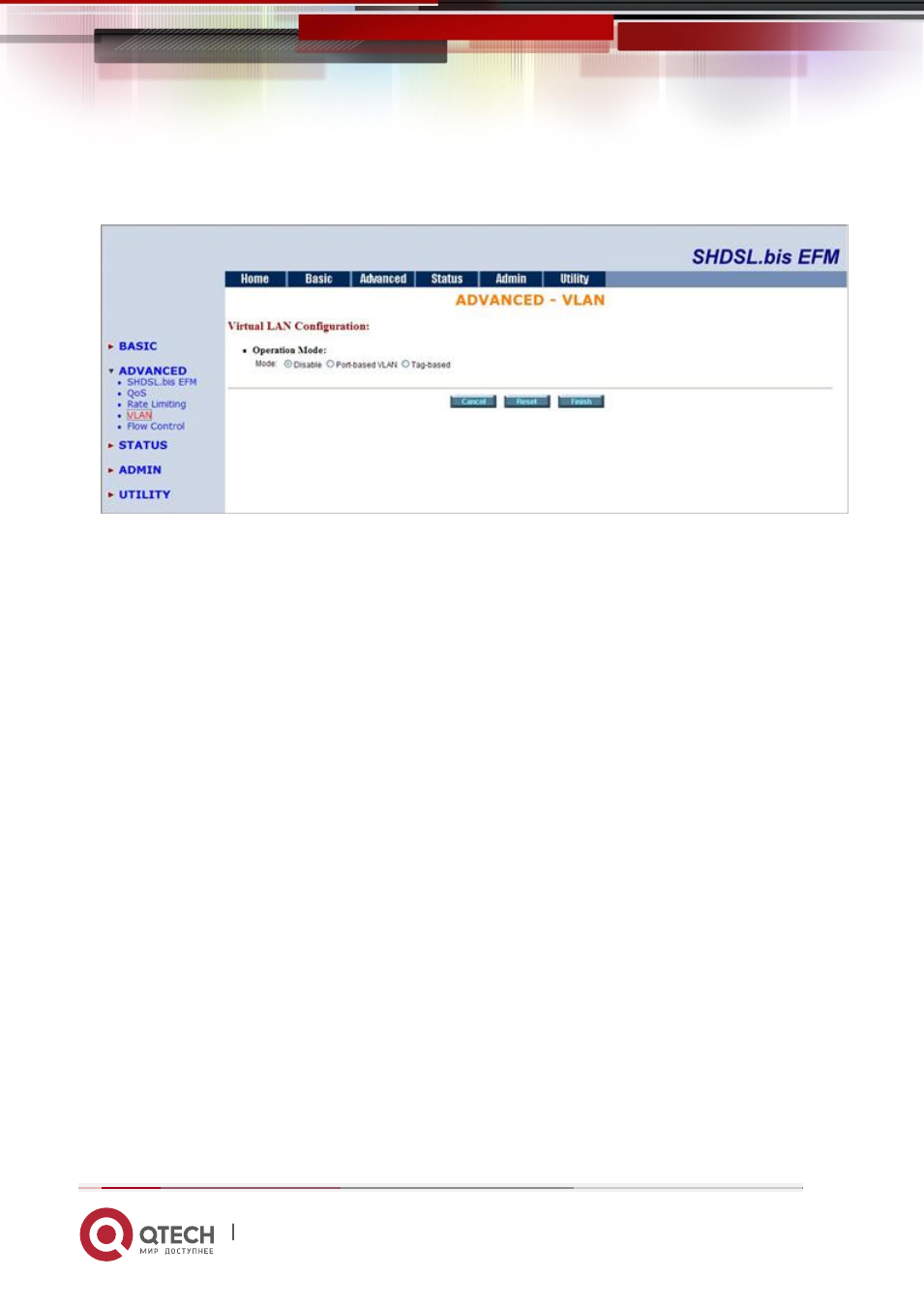

Рисунок 16 – настройки VLAN
Для конфигурации VLAN, пользователи могут выбрать следующие параметры:
1. Отключить: отключить функцию VLAN.
2. Port-Based VLAN: группа портов и их режим Access port или Trunk port.
3. На основе тегированных VLAN: присвоить VLAN ID к группе портов с режимами Access
port или Trunk port.
Примечание:
Access port — порт доступа — к нему подключаются, как правило, конечные узлы. Трафик
между этим портом и устройством не тегированный. За каждым access-портом закреплён
определённый VLAN, иногда этот параметр называют PVID. Весь трафик, приходящий на
этот порт от конечного устройства, получает метку этого влана, а исходящий уходит без
метки.
Trunk port.
У этого порта два основных применения — линия между двумя устройствами или от
устройства к маршрутизатору. Внутри такой линии, называемой в народе, что логично,
«транком», передаётся трафик нескольких вланов. Разумеется, тут трафик уже идёт с
тегами, чтобы принимающая сторона могла отличить кадр, который идёт в бухгалтерию,
от кадра, предназначенного для ИТ-отдела. За транковым портом закрепляется целый
диапазон вланов.
