Руководство пользователя
2. Сведения о модеме
15
www.qtech.ru
2.4.3 Консольный порт
Соединение с разъемом RJ-45 производится консольным кабелем. Соединение DB-9
разъем типа «мама» с СОМ портом компьютера ( COM1 , COM2 или другой COM порт.

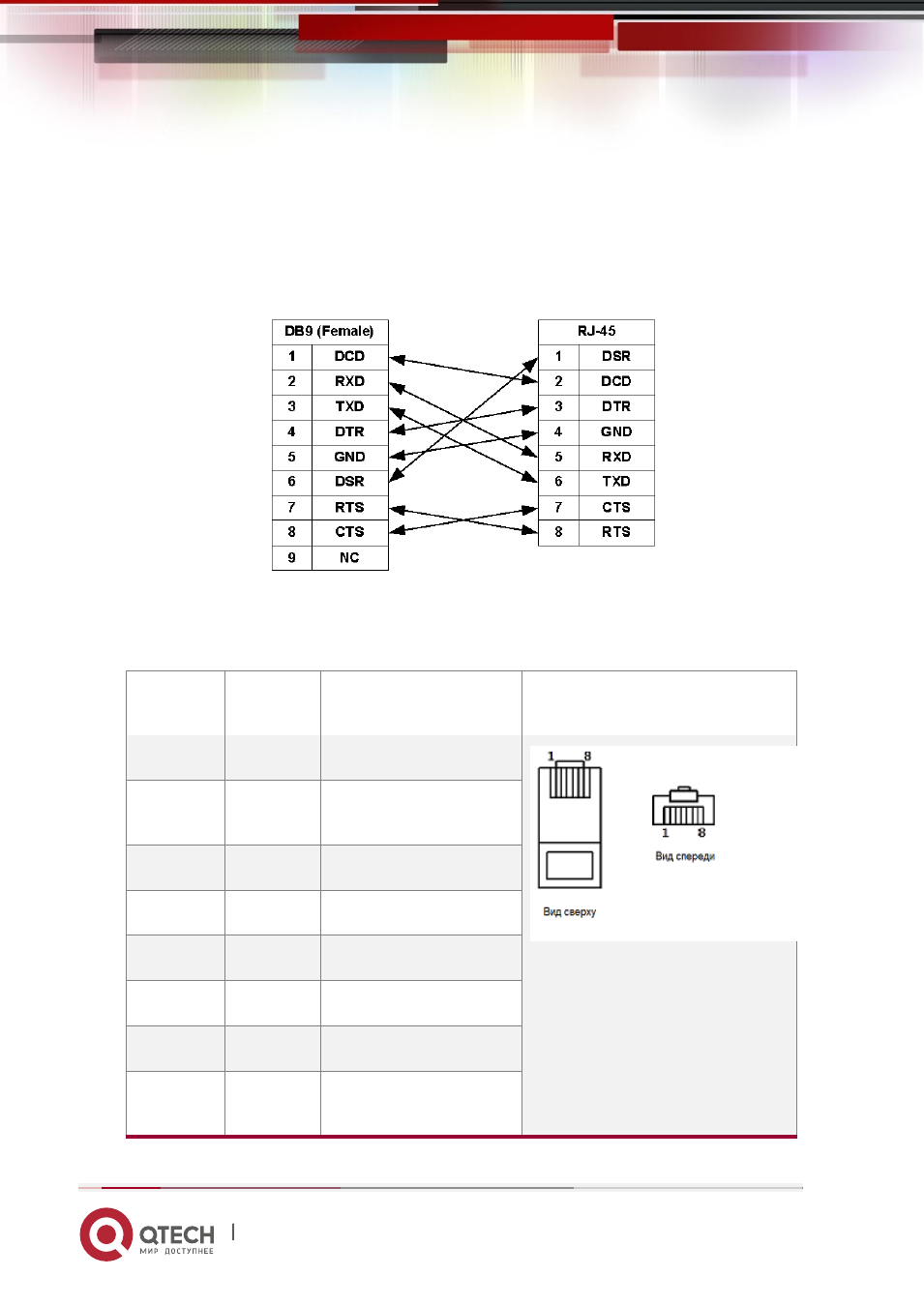

Рисунок 6
Таблица 3
Номер
контакта
Название
Описание
1
DSR
DCE
2
DCD
Детектор принимаемого
линейного сигнала
3
DTR
DTE
4
GND
Сигнальная земля
5
RXD
Прием данных
6
TXD
Передача данных
7
CTS
Готовность к передаче
8
RTS
Сигнал запроса на
передачу
