VID определяет членов группы. Пакет может путешествовать только внутри порта
пользователя, когда порт входит в группу VID порта. Различные группы VID не видны друг
с другом.
VID: (Virtual LAN ID) представляет собой определенное число ID, которое составляет
число от 1 до 4094.
PVID: (VID порта) Это непомеченной сети от 1 до 4094 VLAN по умолчанию.
Link Type:
1. Access означает, что порт может принимать или отправлять пакеты без тегов.
2. Trunk означает, что порт может получать или отправлять маркированные пакеты.

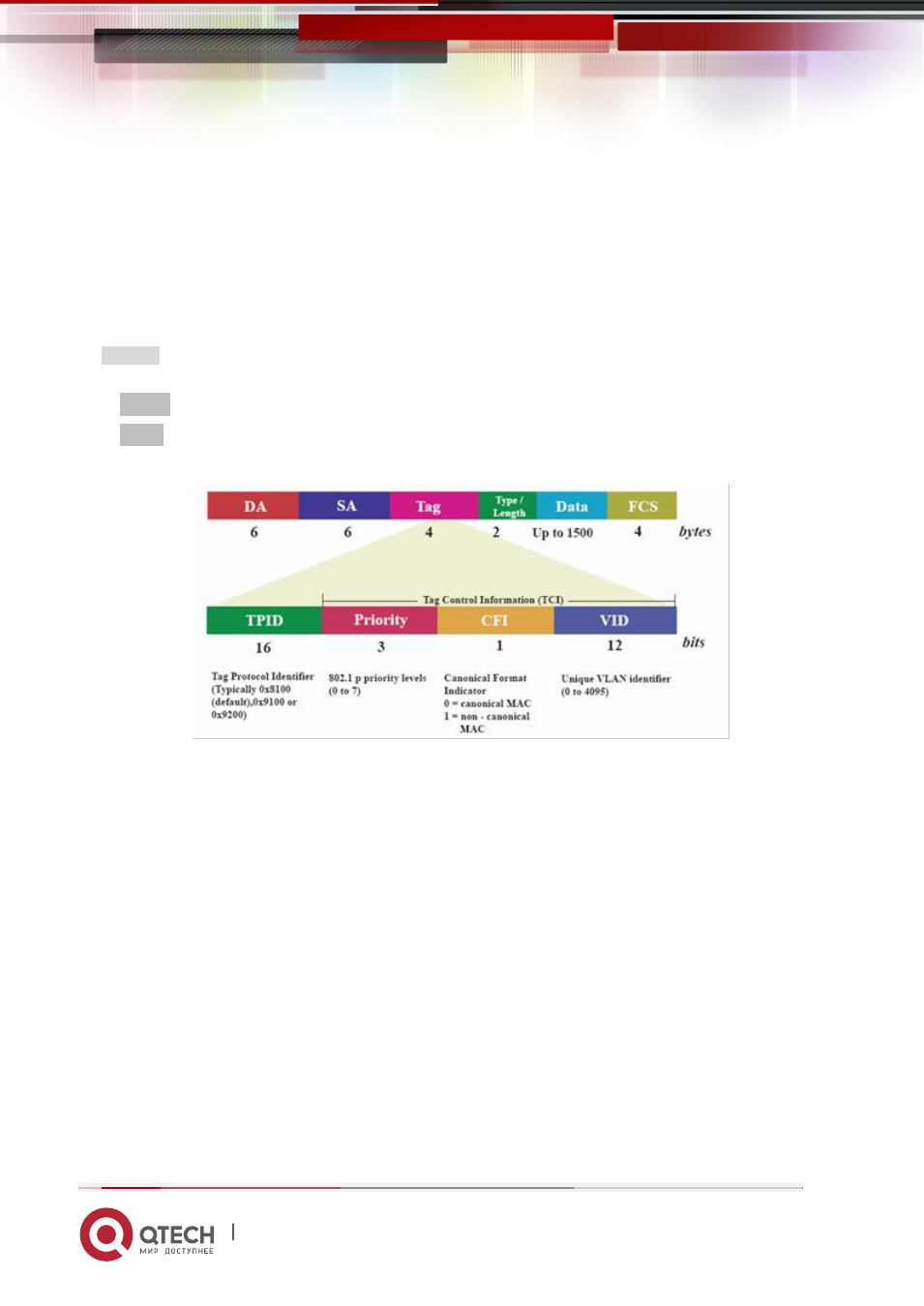

Рисунок 19
TCI (поле Tag Control Information ) включает пользовательский приоритет, индикатор
канонического формата (CFI) и VLAN ID.
TPID (Tag Protocol Identifier) определенные значения 8100 в HEX. Когда кадр имеет
EtherType равно 8100H, это кадр несет тег IEEE 802.1Q / 802.
CFI (Canonical Format Indicator) индикатор канонического формата всегда устанавливается
равным нулю для коммутаторов Ethernet. CFI используется для совместимости между
сетью Ethernet и сетью типа «кольцо». Если у кадра, полученного через Ethernet-порт,
флаг CFI до 1, то этот кадр нельзя передать, как без тега.
VID (VLAN ID) является идентификация VLAN, которая в основном используется
стандартом 802.1Q. Он имеет 12 бит и позволяют идентифицировать 4096 (212) VLAN. Из
4096 возможных идентификаторов VID, VID 0 используется для идентификации кадров
приоритета, а значение 4095 (FFF) зарезервировано, поэтому максимально возможной
конфигурации VLAN являются 4094. Модем по умолчанию настроен на одну VLAN, VID =
1.
