Руководство пользователя
4. Управление через WEB- Браузер
34
www.qtech.ru
MGMT: включить, если нужно управление.
Port: порты включены LAN1, LAN2, LAN3, LAN4, и DSL.
Access: прием и передача всех пакетов.
Tunnel: включить для передачи VLAN ID.
S-VLAN Tunnel:
TPID: TPID (Tag Protocol Identifier) идентификатор протокола тега, 16-битовое поле
установлено в значение 0x8100 (по умолчанию) для идентификации кадров, IEEE 802.1Q с
метками кадра.
VID: VLAN ID.
Например:

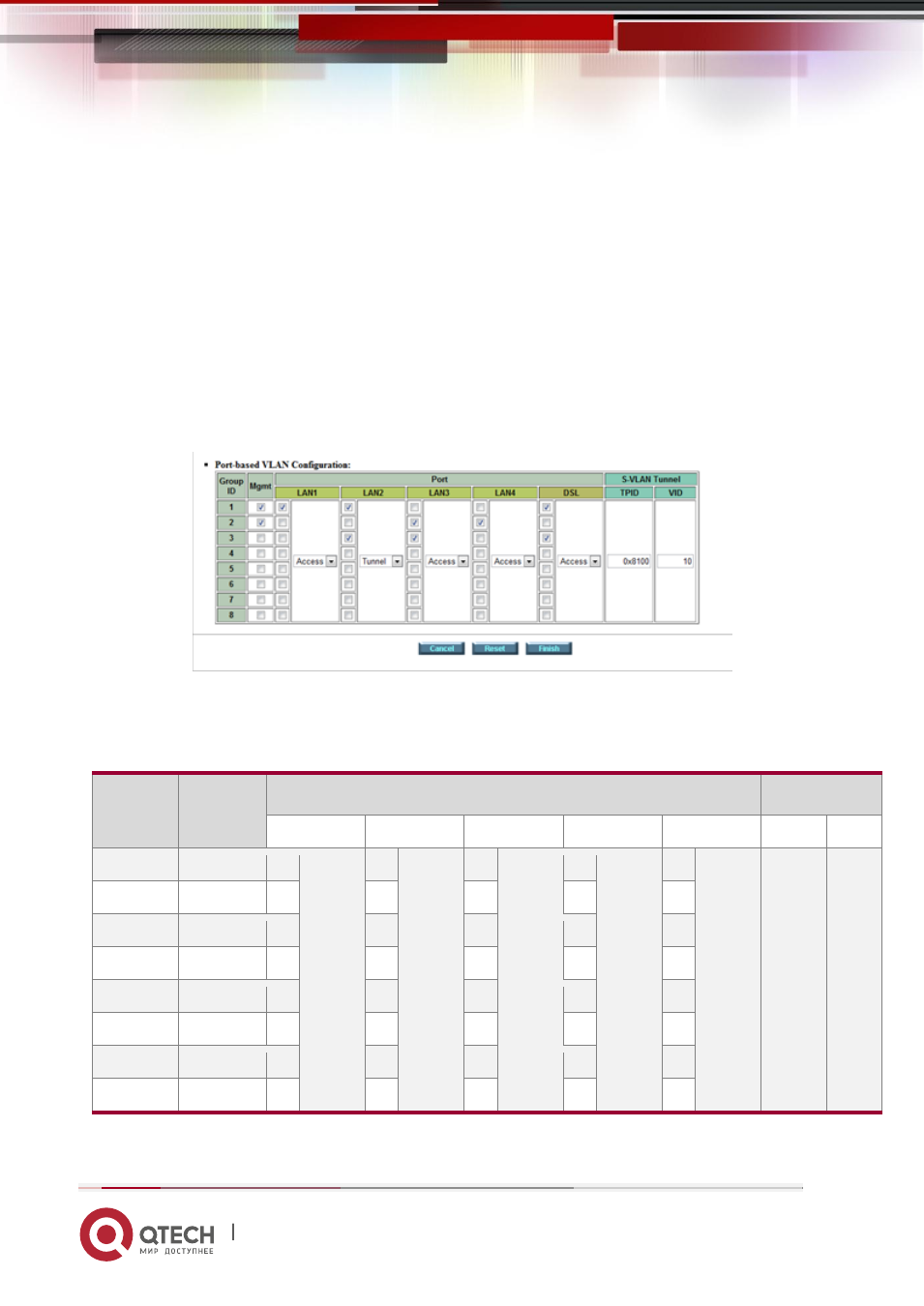

Рисунок 23
Таблица 6
Group ID
MGMT
Port
S-VLAN Tunnel
LAN1
LAN2
LAN3
LAN4
DSL
TPID
VID
1
Access
Tunnel
Access
Access
Access
0x8100
10
2
3
4
5
6
7
8
