6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ
39

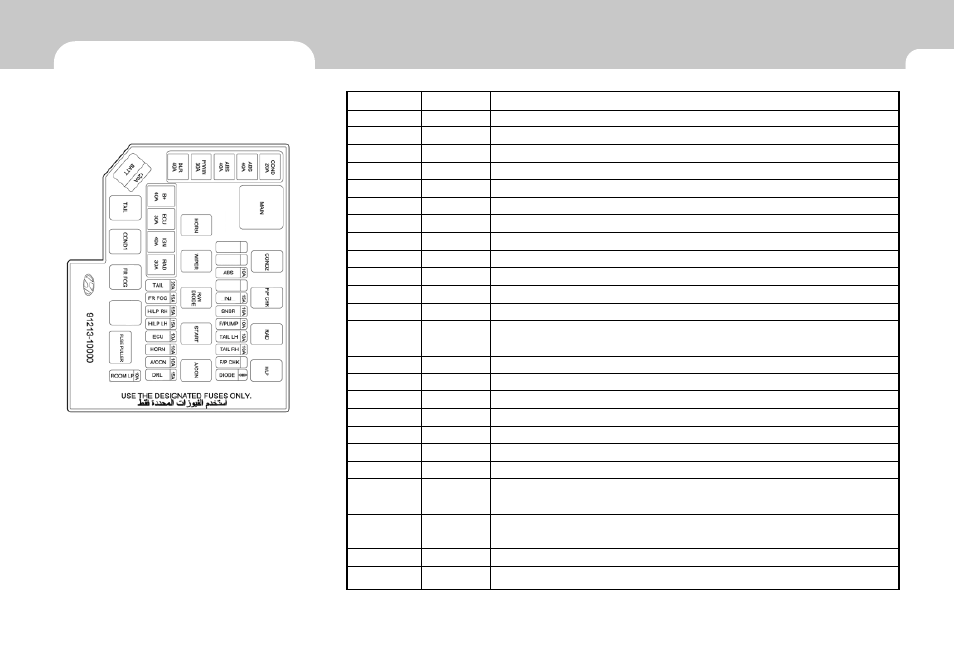

БЛОКИ ПЛАВКИХ
ПРЕДОХРАНИТЕЛЕЙ
G200C03FC-GAT
Отсек двигателя
(Бензиновый двигатель)
G200C03FC
К СВЕДЕНИЮ:
Не все указанные позиции блока плав-
ких предохранителей могут быть уста-
новлены на Вашем автомобиле. Точность
приведенной информации соответствует
времени выпуска настоящего руководст-
ва. При осмотре блока плавких предохра-
нителей на своем автомобиле следует
руководствоваться информацией,
нанесенной на самом блоке.
ЗАЩИЩАЕМЫЕ ЦЕПИ
Генератор
Плавкий предохранитель (A/CON, RR HTD, STOP, D/LOCK, HAZARD)
Генератор, Реле управления двигателем, Блок управления двигателем
Реле вентилятора радиатора
Реле стартера, выключатель зажигания
Реле вентилятора системы обогрева и кондиционирования
Реле электрических стеклоподъемников
Реле №1 вентилятора конденсатора
Блок управления АБС, разъем прокачки АБС, система курсовой устойчивости
Блок управления АБС, разъем прокачки АБС, система курсовой устойчивости
Реле топливного насоса
Инжектор, катушка зажигания
Датчик МАР, датчик кислорода, датчик СР, датчик детонационного
сгорания, датчик положения дроссельной заслонки
Автомагнитола, освещение салона, лампы верхней панели, приборная панель
Блок управления габаритными огнями
Реле звукового сигнала
Реле кондиционера
Реле передних противотуманных фар
ЕСМ, ТСМ
Реле задних фонарей
Левый задний комбинированный фонарь, левый габаритный фонарь, левая
лампа подсветки номерного знака
Правый задний комбинированный фонарь, правый габаритный фонарь,
правая лампа подсветки номерного знака
Левая фара
Правая фара, плавкий предохранитель (H/LP IND)
НОМИНАЛ
120A
40A
30A
20A
40A
40A
30A
20A
40A
40A
10A
15A
10A
10A
15A
10A
10A
15A
10A
20A
10A
10A
15A
15A
ОПИСАНИЕ
ALT
B+
ECU
RAD
IGN
BLR
P/WIN
COND
ABS
ABS
F/PUMP
INJ
SNSR
ROOM LP
DRL
HORN
A/CON
FR FOG
ECU
LP
TAIL LH
TAIL RH
H/LP LH
H/LP RH
