6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ
36
мо проверить установку фар с ис-
пользованием экрана так, как это
показано на рисунке. Включите фары
(ближний свет).
1. Отрегулируйте установку фар та-
ким образом, чтобы основная ось
светового потока была параллель-
на оси кузова автомобиля и про-
ходила через точку “Ц”, указанную
на рисунке.
2. Пунктирные линии на рисунке
показывают оси световых потоков
от фар.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ:
"В"
Расстояние горизонтальной линии
центров световых потоков от
земли: 758 мм (29,8 дюйма)
"Ш"
Расстояние между центрами
световых потоков: 1189 мм
(46,8 дюйма)
"Д"
Расстояние между фарами и
стеной-экраном: 3000 мм
(118 дюймов)
ЗАМЕНА ЛАМП ОСВЕЩЕНИЯ
G260A03A-GAT
Перед началом работ по замене
лампы фары убедитесь, что ключ
зажигания находится в положении
«OFF».
В следующем параграфе показано,
как получить доступ к лампам фар
для их замены. Убедитесь, что заме-
на перегоревшей лампы производит-
ся лампой того же типа и мощности.
Описание типов ламп по мощности
приведено на стр. 6-38.
ВНИМАНИЕ:
Не допускайте попадания на
лампы нефтепродуктов, таких
как масло, бензин и т.д.
!
G290B02FC-GAT
Регулировка после замены
фары в сборе
Если передняя часть кузова автомо-
биля подвергалась кузовному ремон-
ту, и фары были заменены, необходи-

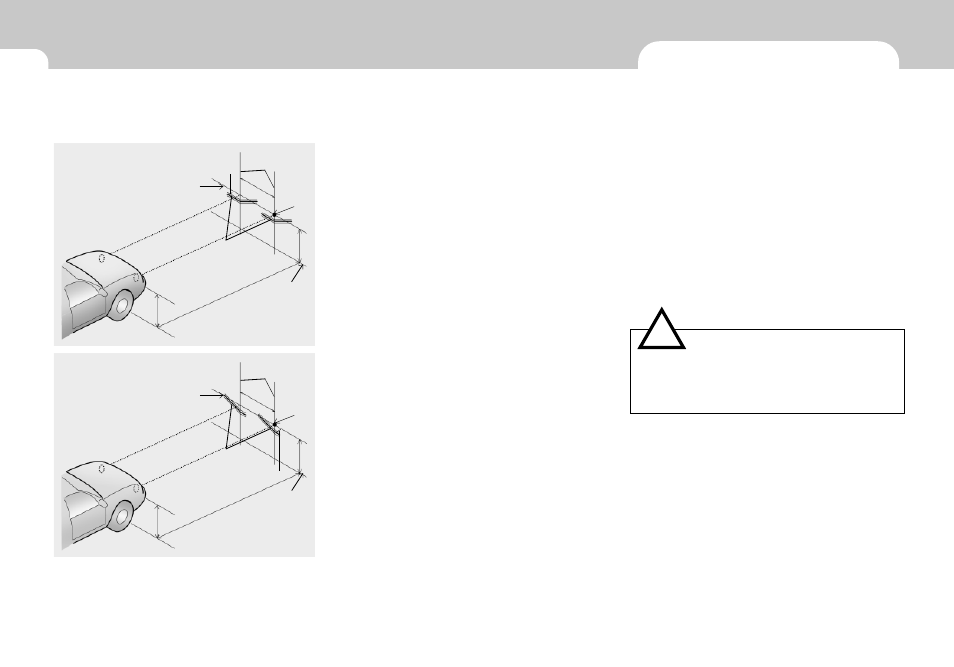

G290B01L
Д
Ш
В
В
Линия верхней кромки
светового пятна
"Ц"
30 мм (1,18 дюйма) Вертикальная
линия
Горизонтальная
линия
Уровень
земли
Автомобиль с левым расположением руля
G290B01L-D
Автомобиль с правым расположением руля
Вертикальная
линия Горизонтальная
линия
Линия верхней кромки
светового пятна
30 мм (1,18 дюйма)
Уровень
земли
В
В
"Ц"
Ш
Д
