Collegamenti
Prima di fare o modificare collegamenti, non mancare di spegnere l’apparecchio e di scollegare il cavo di alimentazione.
Consultare le istruzioni per l’uso del componente da collegare.
Collegare il cavo di alimentazione dopo che tutti i collegamenti fra dispositivi sono stati fatti.
Usare solo il cavo di alimentazione accluso.

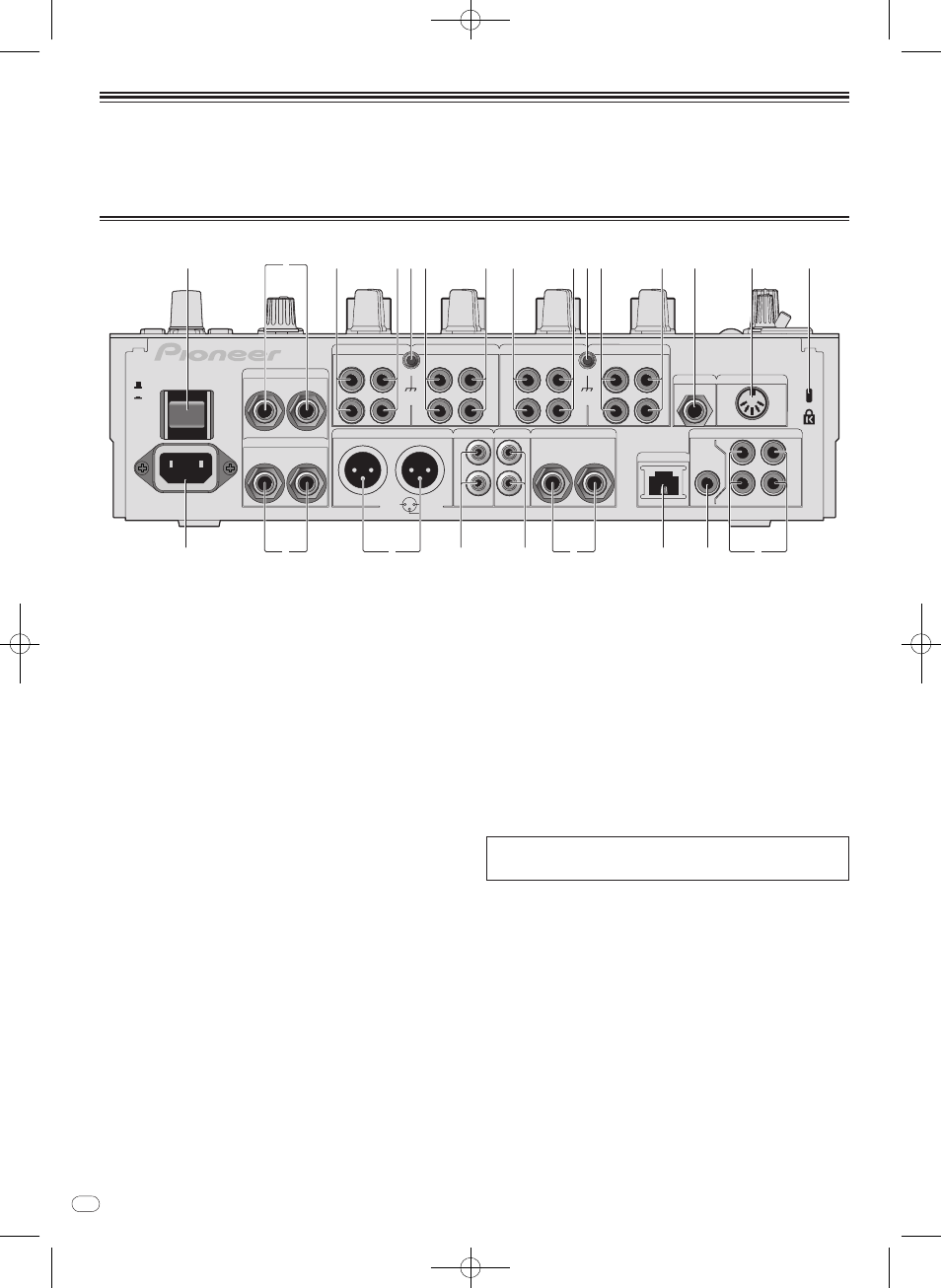

Pannello posteriore
OFF
RETURN
L
L
L
1 GND 2 HOT
3 COLD
L
R
L
L
IN
CH3 CH4
CH1 CH2
R
R
R
R
L
R
R
PHONO
CH 4 CH 3
CD/LINE
L
R
PHONO
CH 1
CD/LINE
SIGNAL GND SIGNAL GND
TRS
CD/LINE LINE
MASTER1 MASTER2 REC OUT BOOTH
MIC2 MIDI OUT
DIGITAL
MASTER
OUT
LINK
L
R
CH 2
CD/LINE LINE
(MONO)
L R (MONO)
SEND
POWER
AC IN
ON
1 3 4 3 4 4 6 4 6 5 5 7 8 9 2
e f b c i a d h g
1 Pulsante POWER (a pagina 14)
Accende e spegne questa unità.
2 Terminali RETURN (a pagina 7)
Collegare al terminale di uscita di un’unità effetti esterna. Se si è collegato solo
il canale [L (MONO)], l’ingresso del canale viene mandato simultaneamente al
canale [L (MONO)] [R].
3 Terminali PHONO (a pagina 7)
Collegare un dispositivo di riproduzione fono (con puntina MM). Non ricevere
segnali a livello di linea.
Per collegare un dispositivo ai terminali [PHONO], togliere lo spinotto a spillo di
corto circuito inserito nei terminali.
Inserire lo spinotto a spillo di corto circuito nei terminali [PHONO] quando non
sono in uso per eliminare il rumore dall’esterno.
4 Terminali CD/ LINE (a pagina 7)
Collegare un lettore DJ o un componente di uscita a livello di linea.
5 Terminale SIGNAL GND(a pagina 7)
Collegare qui il filo di terra di lettori analogici. Questo aiuta a ridurre il rumore
quando si usano lettori analogici.
6 Terminali LINE (a pagina 7)
Collegare un registratore a cassette o un componente di uscita a livello di linea.
7 Terminale MIC2(a pagina 7)
Collegare ad un microfono.
8 Terminale MIDI OUT(a pagina 7)
Va collegato al terminale MIDI IN di un sequencer MIDI esterno.
9 Slot di sicurezza Kensington
a Terminale DIGITAL IN(a pagina 7)
Collegare questi ai terminali di uscita digitali coassiali di lettori DJ, ecc. L’audio
potrebbe temporaneamente interrompersi quando la frequenza di campiona-
mento del segnale in uscita viene cambiata.
b Terminali DIGITAL MASTER OUT (a pagina 7)
Emette i segnali audio del canale principale.
c Terminale LINK(a pagina 7)
Vanno collegati al terminali LINK di lettori DJ Pioneer o alle porte LAN di compu-
ter su cui è installato rekordbox (PRO DJ LINK).
Per collegare vari dispositivi, usare un hub con selettore (da acquistarsi
separatamente).
Usare un hub con selettore compatibile con 100Base-TX. Alcuni hub con selet-
tore potrebbero non funzionare correttamente.
d Terminali BOOTH (a pagina 7)
Terminali di uscita per un monitor da cabina, compatibili con uscite bilanciate o
non bilanciate per un connettore TRS.
e Terminali REC OUT (a pagina 7)
Questo è un terminale di uscita di registrazione.
f Terminali MASTER2 (a pagina 7)
Da collegare ad un amplificatore di potenza, ecc.
g Terminali MASTER1 (a pagina 7)
Da collegare ad un amplificatore di potenza, ecc.
h Terminali SEND (a pagina 7)
Collegare al terminale di ingresso di un’unità effetti esterna. Collegando il solo
canale [L (MONO)] si emette un segnale monofonico.
i AC IN
Collegarsi una presa di corrente col cavo di alimentazione accluso. Collegare il
cavo di alimentazione solo a collegamenti fra unità completati.
Usare solo il cavo di alimentazione accluso.
AVVERTENZA
Tenere gli spinotti a spillo di corto circuito fuori dalla portata di bambini e lattanti.
Se vengono inghiottiti accidentalmente, chiamare subito un medico.
