Подключения
При выполнении или изменении подключений, обязательно отключите питание и отсоедините силовой кабель от розетки.
Смотрите инструкции по эксплуатации к подключаемому компоненту.
После завершения всех подключений между устройствами подключите силовой кабель.
Используйте только поставляемый силовой кабель.

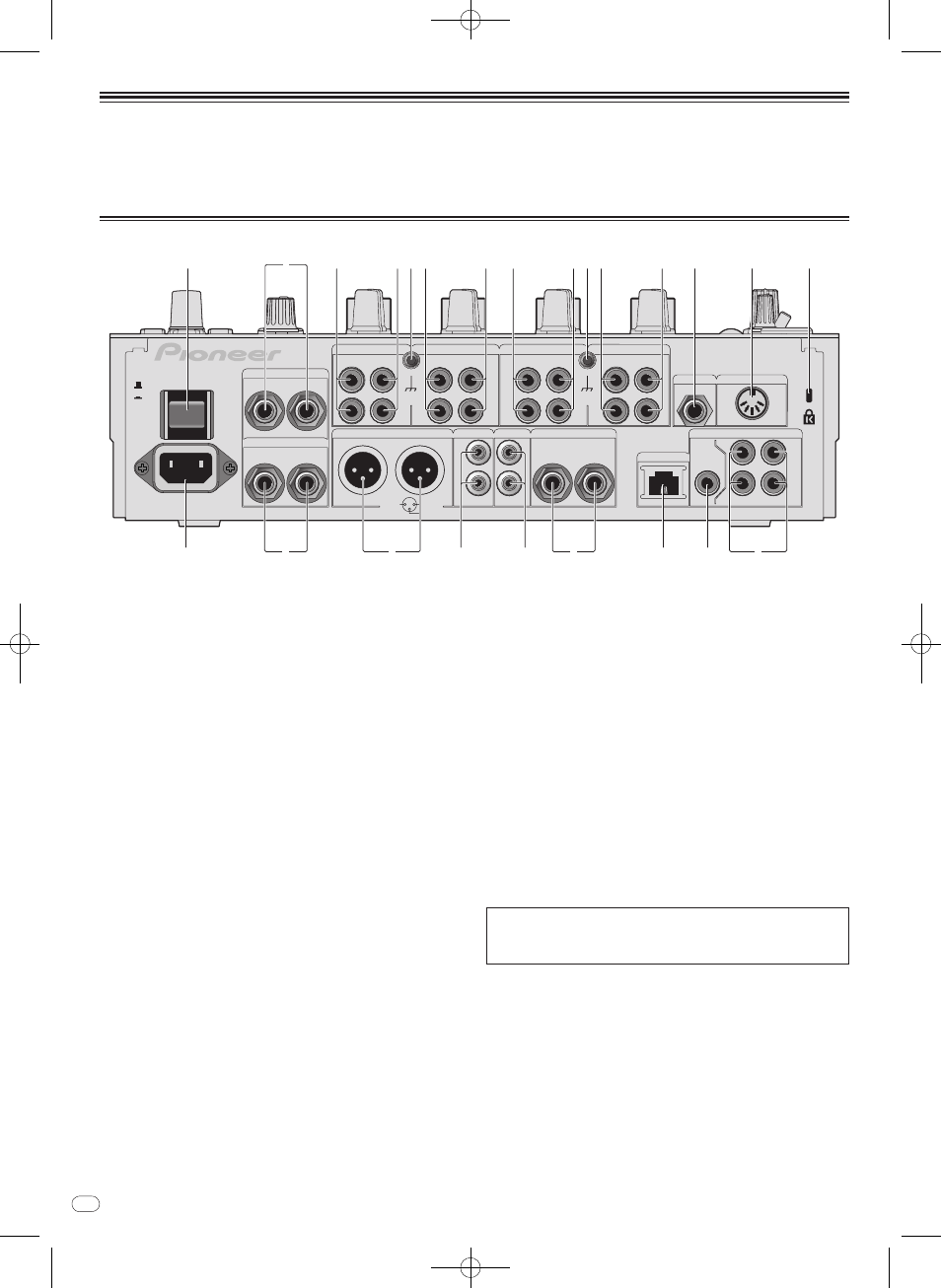

Задняя панель
OFF
RETURN
L
L
L
1 GND 2 HOT
3 COLD
L
R
L
L
IN
CH3 CH4
CH1 CH2
R
R
R
R
L
R
R
PHONO
CH 4 CH 3
CD/LINE
L
R
PHONO
CH 1
CD/LINE
SIGNAL GND SIGNAL GND
TRS
CD/LINE LINE
MASTER1 MASTER2 REC OUT BOOTH
MIC2 MIDI OUT
DIGITAL
MASTER
OUT
LINK
L
R
CH 2
CD/LINE LINE
(MONO)
L R (MONO)
SEND
POWER
AC IN
ON
1 3 4 3 4 4 6 4 6 5 5 7 8 9 2
e f b c i a d h g
1 Кнопка POWER (стр. 14)
Включение и отключение питания данного аппарата.
2 Терминалы RETURN (стр. 7)
Подключите к выходному терминалу внешнего эффектора. Когда под-
ключен только канал [L (MONO)], вход канала [L (MONO)] одновременно
поступает на канал [R].
3 Терминалы PHONO (стр. 7)
Подключите к выходному проигрывающему устройству (с головкой звукос-
нимателя ММ). Не вводите сигналы линейного уровня.
Для подключения устройства к терминалам [PHONO] извлеките вставлен-
ную в терминалы замыкающие штырьковые вилки.
Во избежание внешнего шума вставьте данные замыкающие штырьковые
вилки в терминалы [PHONO], когда к ним ничего не подключено.
4 Терминалы CD/ LINE (стр. 7)
Подключите к DJ проигрывателю или выходному компоненту линейного
уровня.
5 Терминал SIGNAL GND (стр. 7)
Подключите сюда провод заземления аналогового проигрывателя. Это
позволит уменьшить шум при подключении аналогового проигрывателя.
6 Терминалы LINE (стр. 7)
Подключите к кассетному магнитофону или выходному компоненту линей-
ного уровня.
7 Терминал MIC2 (стр. 7)
Подключите к микрофону.
8 Терминал MIDI OUT (стр. 7)
Подключите к терминалу MIDI IN на внешнем контроллере последова-
тельности MIDI.
9 Слот замка Кенсингтона
a Терминал DIGITAL IN (стр. 7)
Подключите их к цифровым коаксиальным выходным терминалам на DJ
проигрывателях, др. Звучание может на мгновение прерываться при пере-
ключении частоты дискретизации выходного канала.
b Терминалы DIGITAL MASTER OUT (стр. 7)
Вывод аудиосигналов основного канала.
c Терминал LINK (стр. 7)
Подключите их к терминалам LINK на DJ проигрывателях Pioneer или к
портам LAN на компьютерах с установленным rekordbox (PRO DJ LINK).
Для подключения нескольких устройств используйте концентратор-
коммутатор (продается отдельно).
Используйте концентратор-коммутатор, совместимый с 100Base-TX.
Некоторые концентратор-коммутаторы могут не срабатывать соответ-
ствующим образом.
d Терминалы BOOTH (стр. 7)
Выходные терминалы для монитора кабинки ди-джея, совместимые с
симметричным или несимметричным выходом для коннектора TRS.
e Терминалы REC OUT (стр. 7)
Это выходной терминал для записи.
f Терминалы MASTER2 (стр. 7)
Подключите к усилителю мощности, др.
g Терминалы MASTER1 (стр. 7)
Подключите к усилителю мощности, др.
h Терминалы SEND (стр. 7)
Подключите к входному терминалу внешнего эффектора. Когда под-
ключен только канал [L (MONO)], выводится только монофонический
аудиосигнал.
i AC IN
Подключите к розетке через поставляемый силовой кабель. Подключайте
силовой кабель только после завершения всех подключений между
оборудованием.
Используйте только поставляемый силовой кабель.
ПРЕДУПРЕЖДЕНИЕ
Храните замыкающие штырьковые вилки вне досягаемости для детей и
младенцев. При случайном проглатывании незамедлительно обращайтесь
к врачу.
