Raccordements
Veillez à toujours éteindre les appareils et à débrancher le cordon d’alimentation de la prise secteur avant de raccorder un appareil ou de changer les liaisons.
Reportez-vous au mode d’emploi de l’appareil devant être raccordé.
Lorsque tous les appareils ont été raccordés, vous pouvez brancher le cordon d’alimentation.
Veillez à utiliser le cordon d’alimentation fourni.

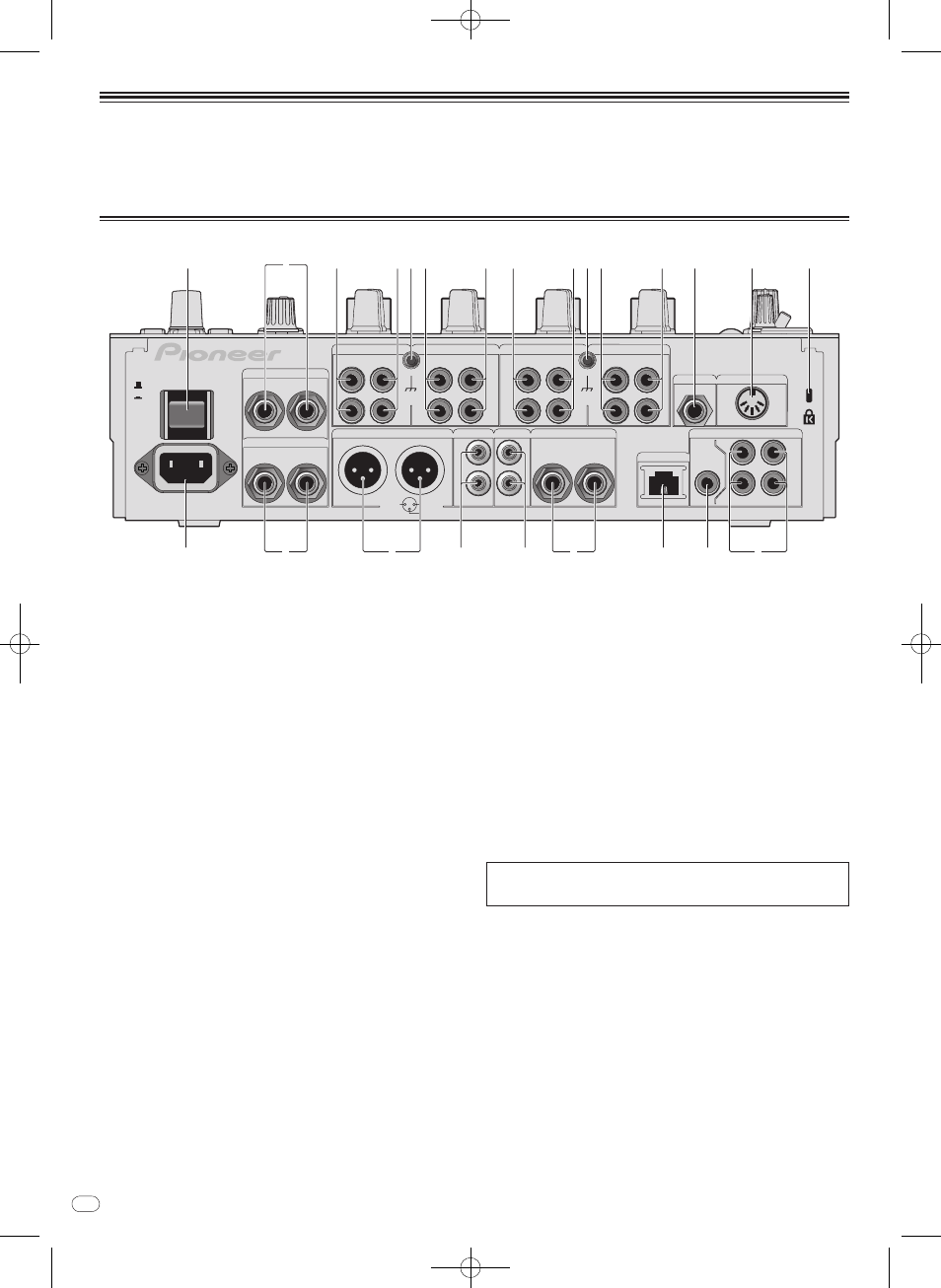

Panneau arrière
OFF
RETURN
L
L
L
1 GND 2 HOT
3 COLD
L
R
L
L
IN
CH3 CH4
CH1 CH2
R
R
R
R
L
R
R
PHONO
CH 4 CH 3
CD/LINE
L
R
PHONO
CH 1
CD/LINE
SIGNAL GND SIGNAL GND
TRS
CD/LINE LINE
MASTER1 MASTER2 REC OUT BOOTH
MIC2 MIDI OUT
DIGITAL
MASTER
OUT
LINK
L
R
CH 2
CD/LINE LINE
(MONO)
L R (MONO)
SEND
POWER
AC IN
ON
1 3 4 3 4 4 6 4 6 5 5 7 8 9 2
e f b c i a d h g
1 Touche POWER (la page 14)
Pour allumer et éteindre cet appareil.
2 Prises RETURN (la page 7)
À raccorder à la prise de sortie d’un processeur d’effets externe. Lorsque le
canal [L (MONO)] seulement est raccordé, l’entrée du canal [L (MONO)] est
transmise simultanément au canal [R].
3 Prises PHONO (la page 7)
Pour raccorder un appareil de type tourne-disque (cartouche phono MM). Ne
pas pourvoir des signaux de ligne.
Pour raccorder un dispositif aux prises [PHONO], retirez la fiche de court-circui-
tage insérée dans les prises.
Insérez la fiche de court-circuitage dans les prises [PHONO] si rien ne leur est
raccordé pour couper le bruit externe.
4 Prises CD/ LINE (la page 7)
Pour raccorder un lecteur DJ ou un appareil avec sortie niveau ligne.
5 Prise SIGNAL GND (la page 7)
Pour raccorder le fil de terre d’un lecteur analogique. Ceci permet de réduire le
bruit lorsqu’un lecteur analogique est raccordé.
6 Prises LINE (la page 7)
Pour raccorder une platine à cassette ou un appareil avec sortie niveau ligne.
7 Prise MIC2 (la page 7)
Pour raccorder un microphone.
8 Prise MIDI OUT (la page 7)
Cette prise doit être reliée à la prise MIDI IN d’un séquenceur MIDI externe.
9 Fente de sécurité Kensington
a Prise DIGITAL IN (la page 7)
Ces prises doivent être reliées aux prises de sortie coaxiales numériques des lec-
teurs DJ, etc. Le son peut être momentanément interrompu lorsque la fréquence
d’échantillonnage des signaux de sortie est changée.
b Prises DIGITAL MASTER OUT (la page 7)
Transmet les signaux audio du canal principal.
c Prise LINK (la page 7)
Ces prises doivent être reliées aux prises LINK des lecteurs DJ Pioneer ou aux
ports LAN d’ordinateurs sur lesquels rekordbox est installé (PRO DJ LINK).
Pour raccorder plusieurs dispositifs, utilisez un concentrateur-commutateur (en
vente dans le commerce).
Utilisez un concentrateur-commutateur compatible 100Base-TX. Certains
concentrateurs-commutateurs peuvent ne pas fonctionner correctement.
d Prises BOOTH (la page 7)
Prises de sortie pour moniteur de cabine, compatible avec une sortie symétrique
ou asymétrique pour connecteur TRS.
e Prises REC OUT (la page 7)
Cette prise de sortie est prévue pour l’enregistrement.
f Prises MASTER2 (la page 7)
À raccorder à un amplificateur de puissance, etc.
g Prises MASTER1 (la page 7)
À raccorder à un amplificateur de puissance, etc.
h Prises SEND (la page 7)
À raccorder à la prise d’entrée d’un processeur d’effets externe. Lorsque le
canal [L (MONO)] seulement est raccordé, un signal audio monophonique est
transmis.
i AC IN
À relier à une prise d’alimentation avec le cordon d’alimentation fourni. Avant de
brancher le cordon d’alimentation, assurez-vous que tous les autres appareils
sont raccordés.
Veillez à utiliser le cordon d’alimentation fourni.
AVERTISSEMENT
Rangez les fiches de court-circuitage hors de portée des enfants et bébés. Si une
fiche devait être avalée accidentellement, contactez immédiatement un médecin.
