Кнопки MONITOR SELECT (L и R)
Эти кнопки используются для выбора аудиосигна
лов, которые должны выводиться на разъемы мони
тора L и R и наушников.
•
Если в меню <AUDIO SHIFT2> (заводская на
стройка) выбрано OFF в качестве настройки
F6 M MIX, тогда:
При каждом нажатии кнопки L (или R), на разъем
монитора L (или R), будет поочередно выводиться
один из следующих сигналов и отображаться на
аудиометре в такой последовательности: CH1
→
CH2
→ CH3 → CH4 → CH5 → CH6 → CH7 →
CH8
→ CUE → CH1, и т.д.
• Если в меню <AUDIO SHIFT2> выбрано L, R
либо L/R в качестве настройки F6 M MIX:
При такой настройке, сигналы, выводимые на
большое число каналов можно микшировать и
выводить.
При нажатии кнопки соответствующей каналу,
сигналы которого подлежат регулировке, удержи
вая нажатой клавишу L (или R), выбранный канал
и его сигналы отображаются на аудиометре. (Вы
полняя ту же самую операцию, выбранный канал
можно отменить).
Тем не менее, в диапазоне CH1 – CH4 и CH5 –
CH8 максимальное число каналов которое мож
но выбрать составляет 2.
Пример каналов, которые можно выбирать:
CH1 + CH3 + CH5 + CH8 ==> OK
CH1 + CH2 + CH4 ==> NG
Клавиша переключателя METER (FULL/FINE)
Эта клавиша используется для выбора шкалы инди
кации показаний уровня звука.
Режим FULL: В зависимости от настроек выбранных
для пункта установочного меню No.763 (METER
SCALE)* отображается либо диапазон от
∞ до 0 дБ
(контрольный уровень: 20 дБ/ 18 дБ**), либо от
∞
до +20 дБ (контрольный уровень: 0 дБ).
Режим FINE: В зависимости от настроек выбранных
для пункта установочного меню No.763 (METER
SCALE)*, на шкале индикации уровня звука с шагом
приращения равным 0,5 дБ отображается либо ди
апазон от 24 до 5 дБ (контрольный уровень: 20
дБ/ 18 дБ **), либо от 4 до +5 дБ (контрольный
уровень: 0 дБ).
Клавиши REMOTE и дисплей RS 232C.
Эти клавиши используются при управлении видео
магнитофоном с внешнего компонента посредством

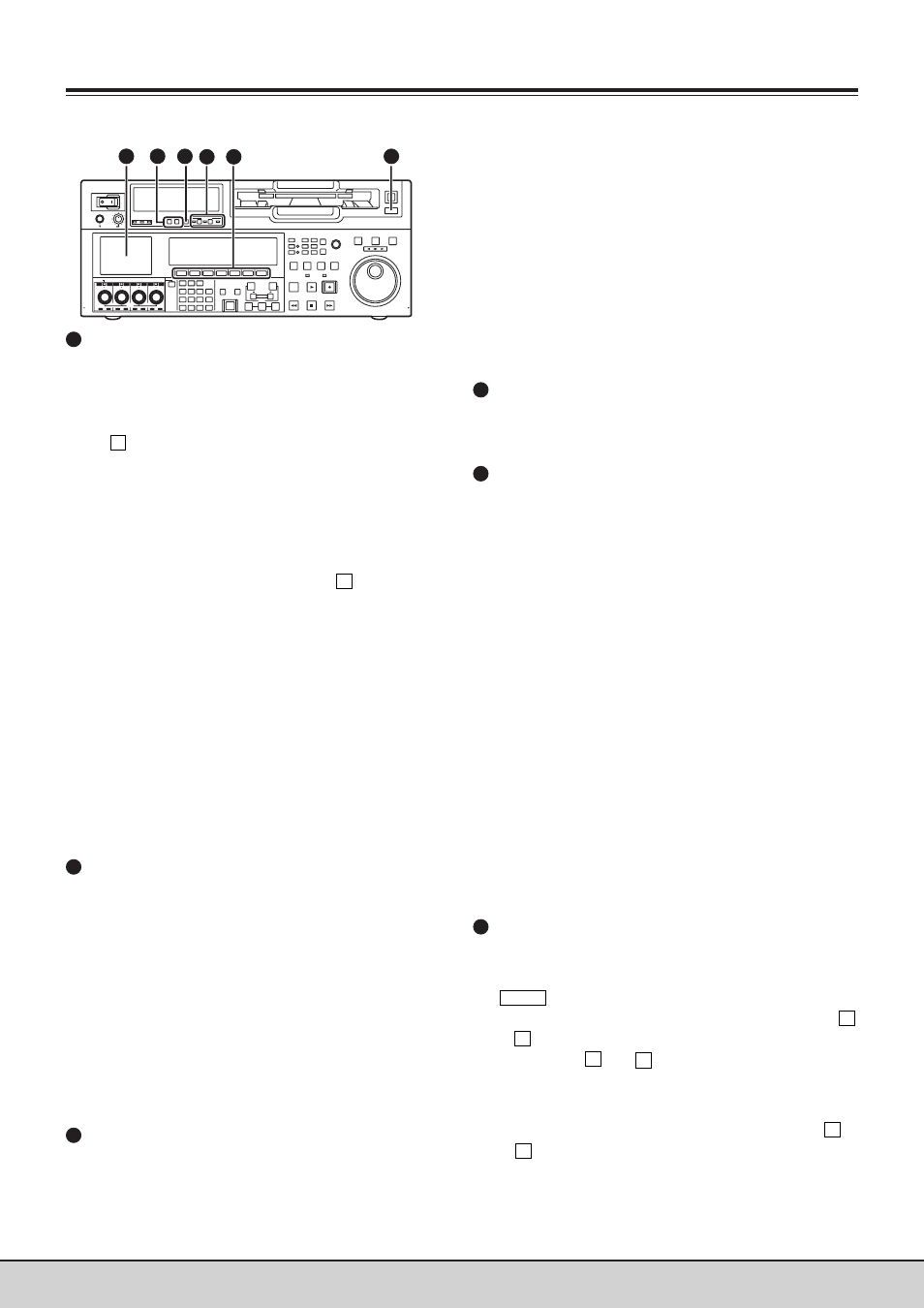

Компоненты и их функции
Передняя панель применения кнопок дистанционного управления
REMOTE, RS 232C или параллельного разъема.
9P:
При удержании этой клавиши в нажатом со
стоянии в течение 2 или более секунд, загорается
ее светодиод (LED) и выбирается, 9 контактный ди
станционный разъем.
50P: При удержании этой клавиши в нажатом состоя
нии в течение 2 или более секунд, загорается ее свето
диод (LED), что дает возможность управлять видеомаг
нитофоном с блока соединенного через 50 контактный
параллельный дистанционный разъем.
Дисплей RS 232C: Этот светодиод светится при
возникновении связи между видеомагнитофоном и
блоком дистанционного управления, соединенным
с RS 232C.
Лампа AUTO OFF
Эта лампочка загорается при возникновении проблем
с эксплуатацией видеомагнитофона, и подробное
описание проблем выводится на панель индикации.
Жидкокристаллический монитор
Данный монитор используется для проверки изоб
ражения при воспроизведении кассеты, а также
изображения EE.
При воспроизведении кассеты записанной в форма
те HD сигналы преобразовываются и отображаются
на экране в формате рамки с текстом.
При воспроизведении кассеты записанной в форма
те SD сигналы отображаются, используя форматы
кадра 4:3.
Экранное меню также может быть выведено на мо
нитор. Если видеомагнитофон оставлен в режиме,
при котором все средства управления фронтальной
панели отключены, либо кассета не воспроизводит
ся, для защиты монитора дисплей автоматически
отключается. При последующем запуске видеомаг
нитофона дисплей монитора включается.
<Примечание>
Несмотря на то, что жидкокристаллический монитор
производится по технологии с крайне высоким уров
нем точности, в некоторых частях экрана пиксели
могут отсутствовать или некоторые из них продол
жают светиться. Эти недостающие или светящиеся
пиксели не будут записываться. Следует также при
нять во внимание то, что это не служит признаком
неисправности.
Функциональные клавиши
Эти клавиши используются для выполнения опера
ций с функциональными меню (подробную информа
цию см. на стр. 38) и установочными меню.
S H I F T : Применяется для переключения между
страницами текущего функционального меню ( от F1
до F6 ).
Клавиши от F1 до F6 : Применяются для изменения
параметров установочных элементов, показанных в
рамке в нижней части дисплея временного кода.
Чтобы изменить параметры, удерживайте нажатой
соответствующую функциональную клавишу (от F1
до F6 ), до тех пор пока не появится необходимое
число; альтернативный вариант: нажмите соответ
ствующую функциональную клавишу, чтобы выде
лить параметр установочного элемента и поворачи
вайте цифровой диск ADJUST до тех пор, пока не по
лучите необходимого числа.
* Данное меню не установлено в модели AJ HD1700E.
** Для модели AJ HD1700P применяется 20 дБ, а для моде
ли AJ HD1700E применяется 18 дБ.
! )) "
" '
&'
/ (
)&//
" " " )&//>) "
